Structure

Assemblages soudés

Les assemblages soudés sont requis pour l’analyse des contraintes des cordons de soudure. Si vous définissez un cordon de soudure pour une ligne dans un modèle surfacique, les contraintes pour le cordon de soudure sont déterminées dans le module complémentaire Analyse contrainte-déformation. Ainsi, vous obtenez directement les contraintes pour le calcul des soudures pour le type de soudure sélectionné.

Informations

Les assemblages soudés n’affectent ni la rigidité ni la détermination des efforts internes.

Général

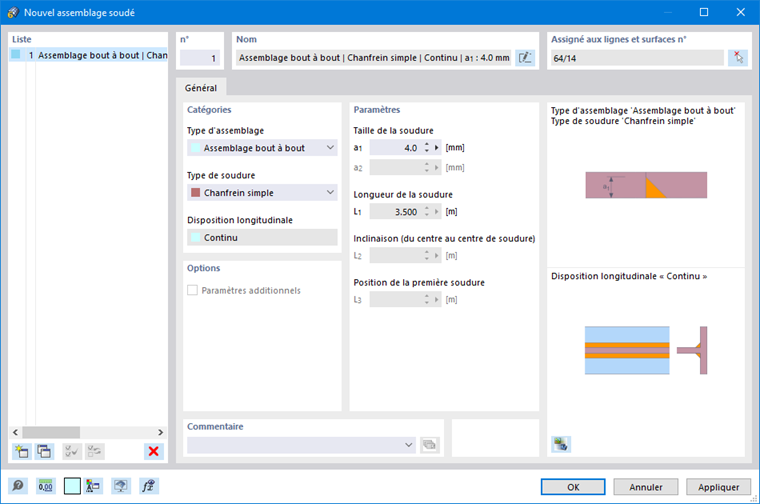

Dans l’onglet Général, le type de soudure et ses paramètres sont définis.

Catégories

Dans cette section de la boîte de dialogue, précisez le cordon de soudure disponible. Les types, y compris les paramètres, sont affichés dans le graphique de la boîte de dialogue.

Type d’assemblage

Les types d’assemblage suivants peuvent être sélectionnés dans la liste :

  • Assemblage bout-à-bout
  • Assemblage en équerre
  • Assemblage en recouvrement
  • Assemblage en T

Type de soudure

Selon le type d’assemblage, la liste offre différentes options pour effectuer des vérifications de soudure.

Arrangement de soudure

La liste propose deux options pour disposer le système d’axe de soudure :

  • Inverser la normale de surface (-z)
  • Normale de surface (+z)

Cela vous permet de contrôler si le cordon de soudure est disposé sur la partie inférieure (+z) ou sur la partie supérieure (−z) de la surface connectée. Pour les types de soudure symétriques comme les assemblages en T avec double soudure d’angle, la disposition n’est pas importante.

Disposition longitudinale

Les assemblages soudés peuvent être disposés en « Continu » ou « Discontinu » sur toute la longueur de la ligne. Dans ce dernier cas, vous devez préciser les cotations longitudinales des segments de soudure et les interruptions ainsi que l’espacement du premier segment de soudure au début de la ligne.

Informations

Pour les cordons de soudure discontinus, la disposition longitudinale discontinue est considérée à l’aide d’une « approche étalée ». Par exemple, les augmentations de contrainte locales aux bords des segments de soudure ne peuvent pas être considérés avec cette méthode.

Paramètre

Dans cette section de la boîte dialogue, entrez la « Taille de la soudure » pour définir l’épaisseur du cordon de soudure. La « Longueur de la soudure » est extraite de la longueur de ligne.

Assigné aux lignes et aux surfaces n°

Définissez la ligne et la surface sur lesquelles vous souhaitez disposer la soudure. Le bouton Sélectionner individuellement permet de déterminer les objets graphiquement.

Informations

La surface que vous sélectionnez comme première surface lors de l’attribution représente la surface connectée. Celui-ci est affiché en rouge foncé dans le graphique de la boite de dialogue. Par exemple, l’entrée « 6/2,1 » signifie que le cordon de soudure est défini sur la ligne n° 6 et que les surfaces n° 2 et n° 1 y sont connectées. La surface n° 2 est la surface connectée.

Les cordons de soudure linéiques ne peuvent être assignées qu’aux surfaces avec les Types de matériau suivants :

  • Général
  • Acier
  • Métal
  • Aluminium

Astuce

Cet article technique détaille la définition des soudures entre les surfaces.
