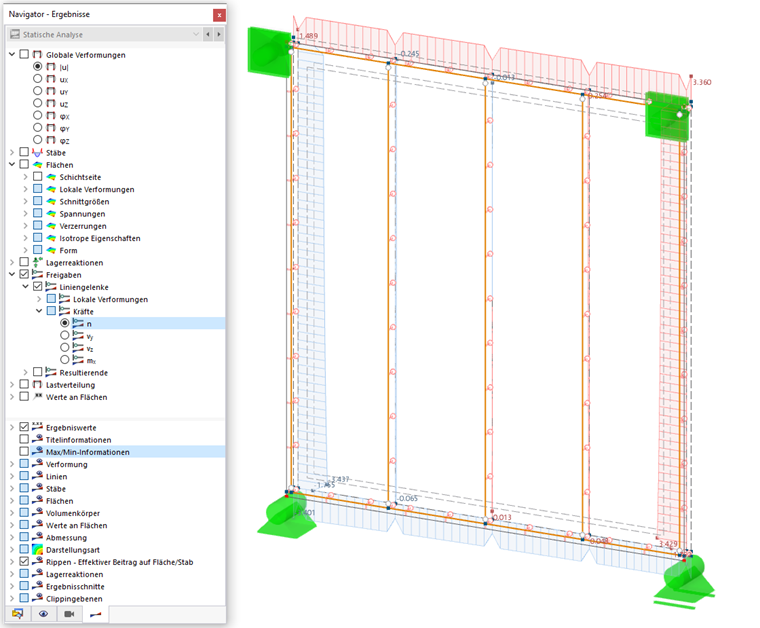

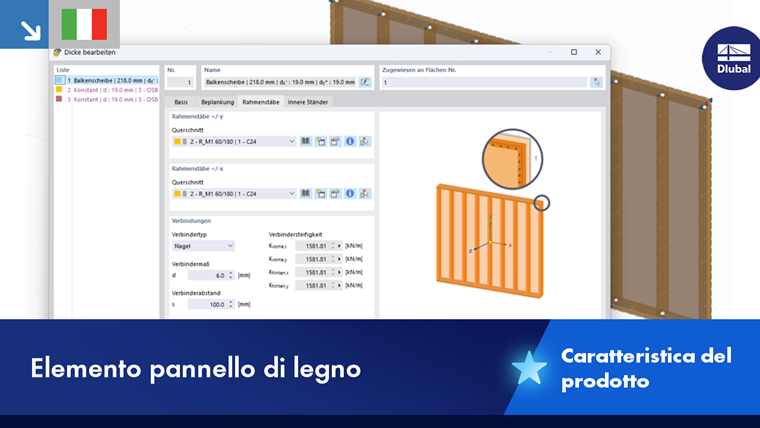

Trave in legno e pannello ortotropo

Se si seleziona il tipo di spessore Pannello a trave, è possibile descrivere le proprietà di una parete in legno o di una struttura portante composta da aste e superfici nelle sezioni di dialogo. È possibile definire costruzioni specifiche nei sottomenu, se necessario. Dai parametri degli elementi (nervature di bordo e interne, rivestimento, connettori) viene creato un tipo di spessore asta-superficie che tiene conto anche delle cedevolezze dei mezzi di connessione.

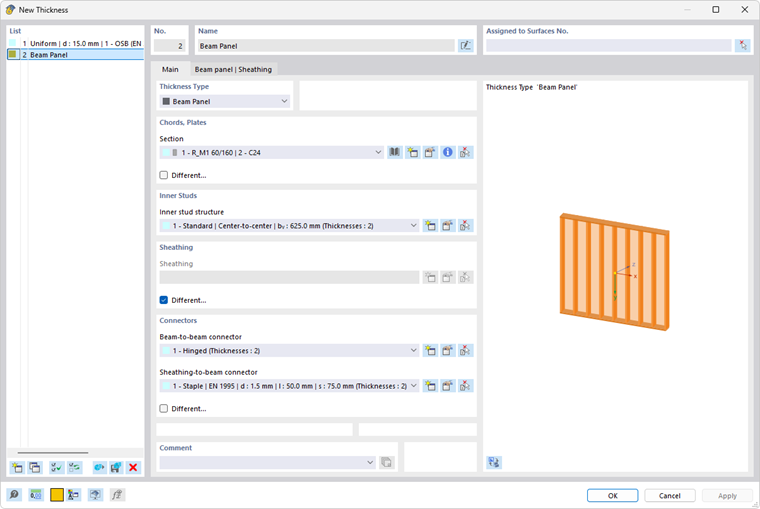

Finestra di dialogo "Nuovo spessore", tipo di spessore "Soffitto a nastro"

Base

Nel tab Base si definiscono le proprietà generali degli elementi che compongono il pannello a trave.

Nervature di bordo

Definisci la sezione trasversale delle aste del telaio esterno. Puoi selezionare questa sezione nell'elenco o ridefinirla con i pulsanti e (vedi capitolo Sezioni trasversali).

Se i bordi delle tavole non hanno una sezione trasversale uniforme, seleziona il campo di controllo 'Differente'. È possibile quindi assegnare le sezioni delle aste nel tab Pannello a trave | Travi.

Nervature interne

Nella sezione Nervature interne del tab Base, definisci la sezione e la distanza delle aste interne. Se non è stato ancora definito un tipo per le nervature interne, clicca sul pulsante . Verrà visualizzata la finestra di dialogo 'Nuova struttura delle nervature interne'.

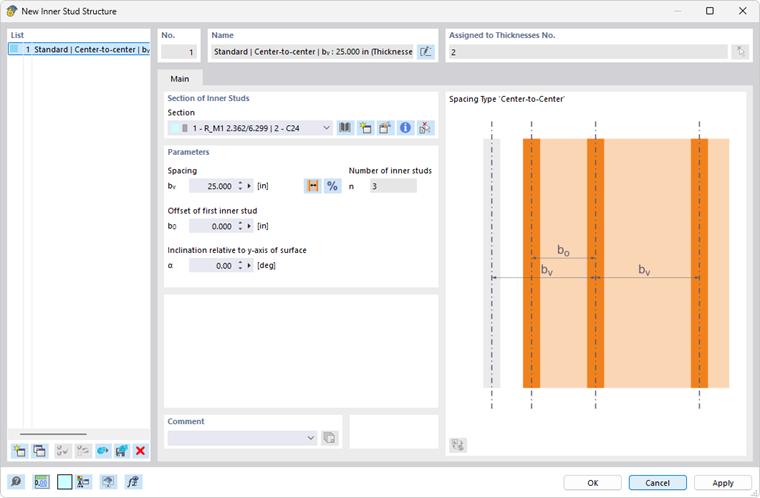

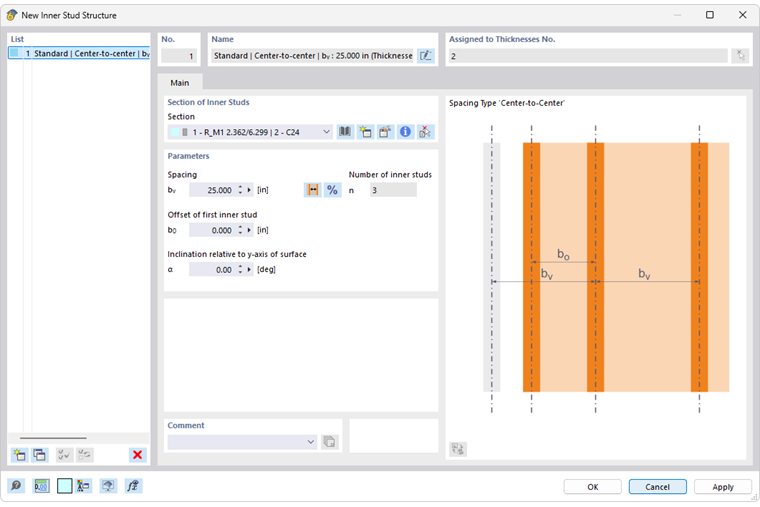

Finestra di dialogo "Nuova disposizione delle nervature interne"

Seleziona la 'Sezione trasversale' nell'elenco. Con i pulsanti e puoi definire una nuova sezione trasversale (vedi capitolo Sezioni trasversali).

Definisci quindi la 'Distanza'. Con il pulsante puoi controllare se la distanza b_v rappresenti la misura effettiva o la luce libera (vedi grafica della finestra di dialogo). Il pulsante consente di passare dall'inserimento di valori assoluti a distanze relative. La misura effettiva e la luce libera si riferiscono all'asse x della superficie. La prima posizione è considerata il punto più distante nella direzione negativa dell'asse x.

Il 'Numero di nervature interne' dipende dalla geometria della superficie.

Rivestimento

Nella sezione Rivestimento del tab Base, si definiscono le proprietà delle lastre. Poiché le tavole in legno sono solitamente rivestite solo su un lato, il campo di controllo 'Differente' è selezionato per impostazione predefinita. È quindi possibile assegnare il rivestimento nel tab Pannello a trave | Rivestimento per il fronte o il retro. Per un rivestimento su entrambi i lati, deseleziona il campo di controllo. Clicca quindi sul pulsante per creare un nuovo tipo. Verrà visualizzata la finestra di dialogo 'Nuovo Rivestimento'.

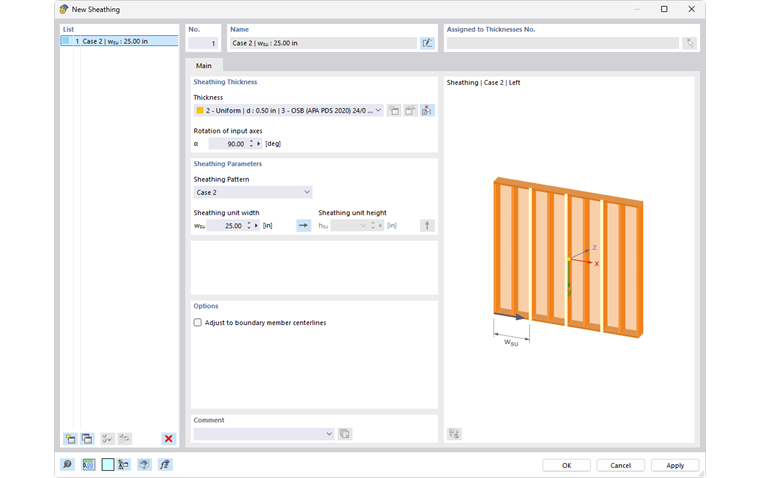

Finestra di dialogo "Nuova copertura"

Definisci lo 'Spessore del rivestimento' selezionando nell'elenco degli spessori già definiti quello appropriato. Il pulsante offre la possibilità di definire un nuovo spessore con il materiale corrispondente. Per i rivestimenti in legno si utilizzano solitamente materiali come OSB, gesso o fibre dure. Se necessario, è possibile effettuare una 'Rotazione degli assi di input'.

Seleziona nell'elenco 'Modello di rivestimento' il caso appropriato per come il rivestimento è disposto:

• Caso 1: Rivestimento completo
• Caso 2: Strisce di rivestimento verticali con larghezza unitaria w_su
• Caso 3: Strisce di rivestimento orizzontali con altezza unitaria h_su
• Caso 4: Strisce di rivestimento verticali sfalsate con larghezza unitaria w_su e altezza unitaria h_su
• Caso 5: Strisce di rivestimento orizzontali sfalsate con larghezza unitaria w_su e altezza unitaria h_su
• Caso 6: Strisce di rivestimento verticali parallele con larghezza unitaria w_su e altezza unitaria h_su

La prima posizione è considerata il punto più distante nella direzione negativa dell'asse x o nella direzione positiva dell'asse y. Se ciò non corrisponde, è possibile invertire la disposizione con i pulsanti o .

Il campo di controllo 'Adatta alle linee medie delle aste di bordo' offre la possibilità di disporre i bordi delle lastre al centro delle sezioni delle nervature di bordo. La larghezza delle lastre viene quindi adattata di conseguenza.

Connettori

Nella sezione Connettori del tab Base, si definiscono le caratteristiche dei collegamenti tra le nervature di bordo e interne, nonché tra il rivestimento e le nervature interne.

Connettori nervatura-nervatura

Il collegamento delle nervature di bordo e interne è preimpostato come cerniera. Per definire un altro tipo di connessione, clicca sul pulsante . Verrà visualizzata la finestra di dialogo 'Nuovo connettore nervatura-nervatura'.

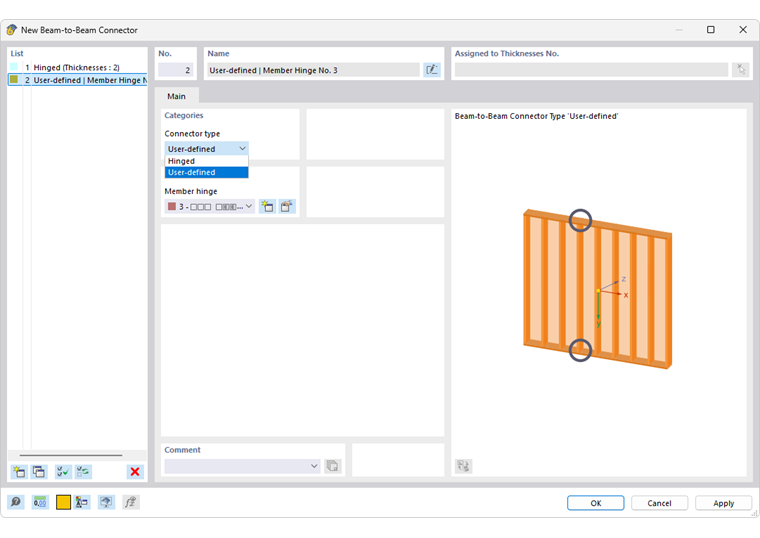

Finestra di dialogo 'Nuovo collegamento nervatura con nervatura'

Nell'elenco 'Tipo di connettore', sono disponibili due opzioni:

• Cerniera: snodo dell'asta intorno agli assi y e z
• Personalizzato: possibilità di assegnare un tipo di cerniera con gradi di libertà e rigidità personalizzati (vedi capitolo Cerniere di aste)

Se non ci sono condizioni uniformi di cerniera per i connettori delle nervature, seleziona il campo di controllo 'Differente'. È quindi possibile assegnare i tipi di connettore nel tab Pannello a trave | Connettori.

Connettori rivestimento-nervatura

Se non è stato ancora definito un tipo per il collegamento del rivestimento e delle nervature interne, clicca sul pulsante . Verrà visualizzata la finestra di dialogo 'Nuovo connettore rivestimento-nervatura'.

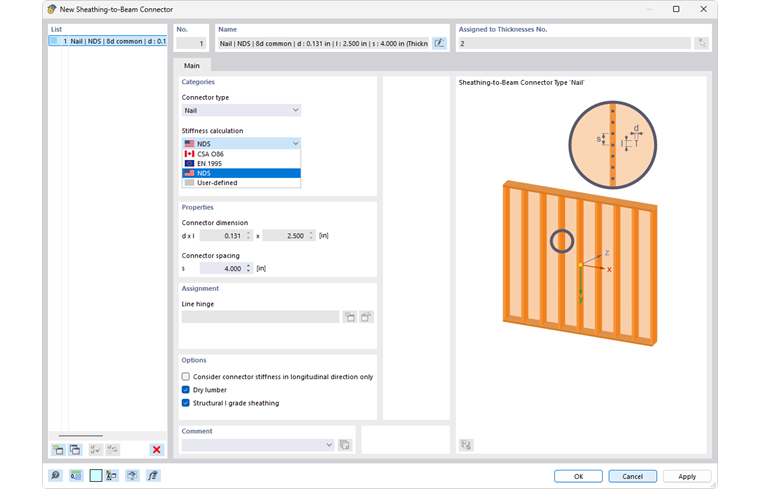

Finestra di dialogo "Nuovo connettore rivestimento-irrigidimento"

In questa finestra di dialogo, definisci come le nervature di bordo e interne sono collegate al rivestimento. Nell'elenco 'Tipo di connettore' sono disponibili le seguenti opzioni:

• Chiodo
• Graffetta
• Personalizzato

Per i chiodi, è possibile selezionare da un elenco secondo quale norma deve avvenire il calcolo della rigidità:

• EN 1995 (Tabella 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS Tabella C4.2.3D)
• Personalizzato

Per chiodi e graffette, è possibile specificare la 'Dimensione del connettore' (diametro del chiodo o dimensione della graffetta) e la 'Distanza del connettore'. Questo determina le rigidità dei connettori disponibili per ciascun lato e direzione. L'opzione 'Personalizzato' consente di impostare i parametri del mezzo di connessione e di assegnare una 'Cerniera di linea' (vedi capitolo Cerniere di linee). In questo modo è possibile rappresentare curve di slittamento non lineari.

La rigidità dei mezzi di connessione è considerata per ciascuna direzione. Se ciò non corrisponde alle condizioni, seleziona il campo di controllo 'Considera rigidità del connettore solo in direzione longitudinale'.

Se non ci sono connettori uniformi sulle nervature di bordo e interne, seleziona il campo di controllo 'Differente'. È quindi possibile assegnare i tipi di connettori nel tab Pannello a trave | Connettori.

Pannello a trave | Travi

Se nel segmento Nervature di bordo hai selezionato il campo di controllo Differente, puoi definire individualmente le sezioni ai bordi delle tavole. Passa al tab 'Pannello a trave | Travi'.

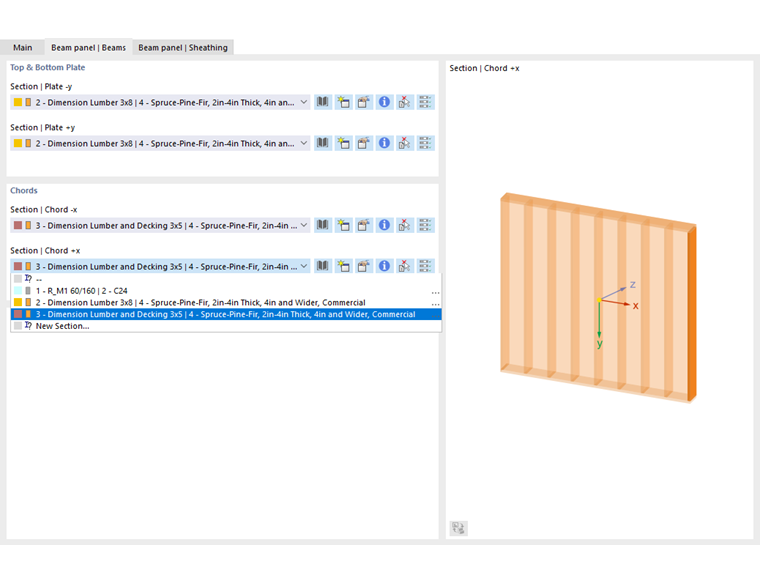

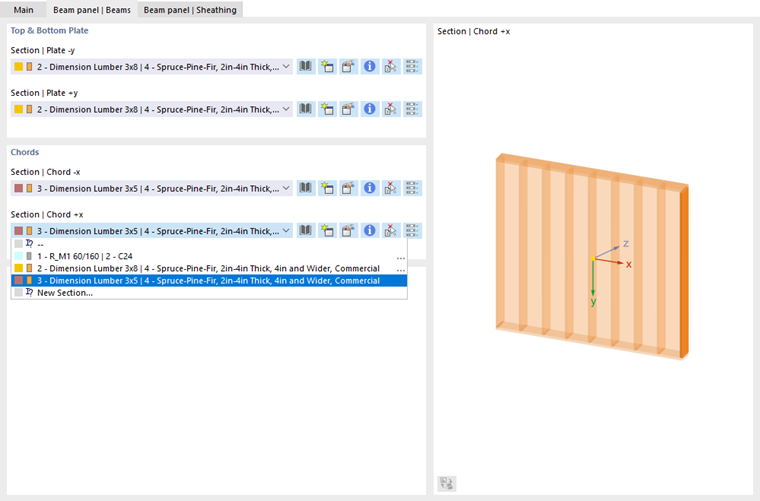

Definizione di diverse sezioni trasversali per nervature al bordo

Nella sezione 'Piastra superiore e inferiore' puoi assegnare le sezioni che sono disponibili nella direzione dell'asse y positivo e negativo - quindi il profilo superiore e inferiore del telaio.

Nella sezione 'Cinghie' puoi assegnare le sezioni che sono disponibili nella direzione dell'asse x positivo e negativo della superficie (i "montanti" ai bordi della tavola).

Pannello a trave | Rivestimento

Nella sezione Rivestimento, il campo di controllo Differente è attivato per impostazione predefinita. Nel tab 'Pannello a trave | Rivestimento' puoi specificare se il pannello a trave è rivestito su uno o entrambi i lati e come sono le lastre.

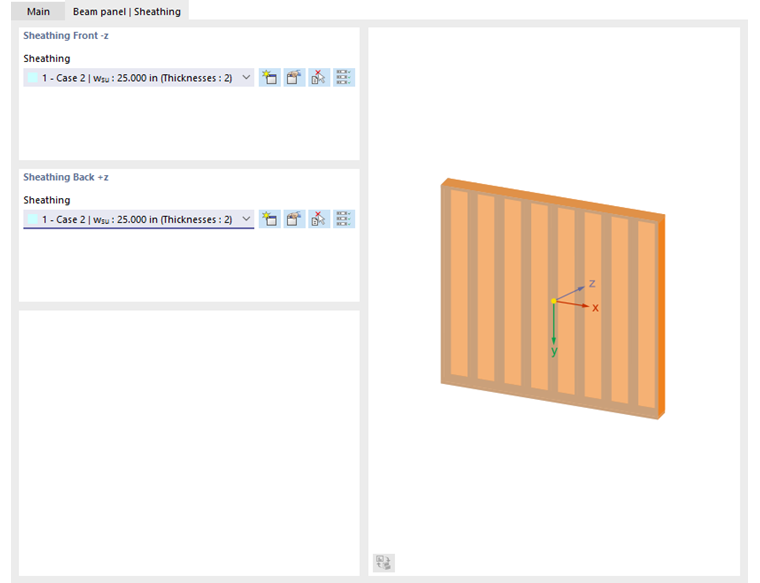

Definizione del placcaggio su entrambi i lati

Seleziona il/i rivestimento/i nell'elenco. Il 'Rivestimento anteriore -z' si riferisce al lato negativo della superficie (nella direzione opposta all'asse z locale), il 'Rivestimento posteriore +z' al lato positivo della superficie. Cliccando sul pulsante , imposti il rivestimento di un lato della superficie anche per il lato opposto.

Con il pulsante puoi definire un altro tipo di rivestimento nella finestra di dialogo Nuovo Rivestimento.

Pannello a trave | Connettori

Se nella sezione Connettori hai selezionato il campo di controllo Differente, puoi definire individualmente le connessioni tra le nervature di bordo e interne e tra il rivestimento e le nervature interne. Passa al tab 'Pannello a trave | Connettori'.

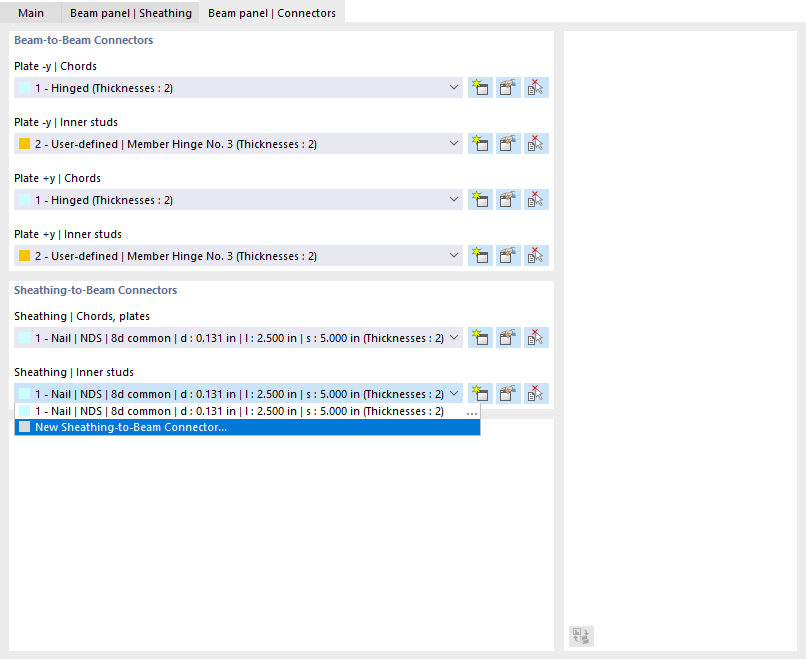

Definizione di diversi connettori

Nella sezione 'Connettori nervatura-nervatura' puoi assegnare i tipi di connessione disponibili tra le nervature di bordo e interne per le direzioni dell'asse y positivo e negativo della superficie - quindi tra il profilo superiore e inferiore del telaio con i due montanti del telaio, nonché tra il profilo superiore e inferiore del telaio con le nervature interne.

Con il pulsante puoi definire un altro tipo di connessione nella finestra di dialogo Nuovo connettore nervatura-nervatura.

Nella sezione 'Connettori rivestimento-nervatura', puoi assegnare i tipi di connessione disponibili tra il rivestimento e le nervature di bordo e interne.
