Struttura

spessori

Gli spessori sono necessari per la definizione delle superfici. Le proprietà dello spessore sono incluse nella rigidezza della superficie. Nel caso più semplice, si specifica uno spessore uniforme della superficie. Tuttavia, è anche possibile utilizzare le proprietà dello spessore per descrivere le caratteristiche ortotrope o i modelli di strato.

Nome

Il nome dello spessore è generato dai parametri che devono essere definiti per ogni spessore. È possibile sostituire questo nome con un'altra descrizione facendo clic sul pulsante Definito dall'utente accanto alla casella di testo.

Base

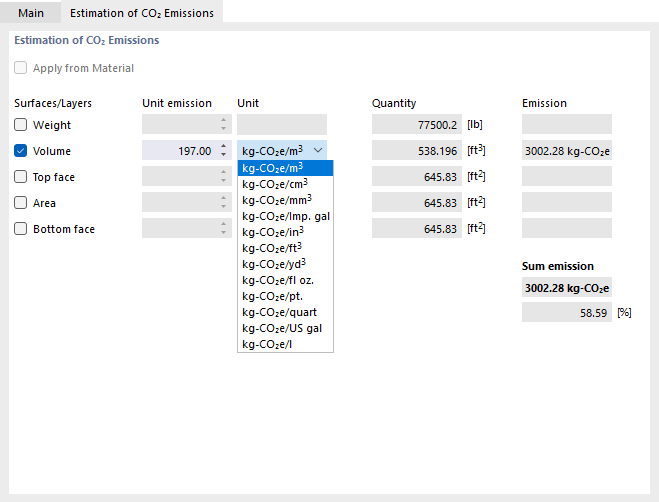

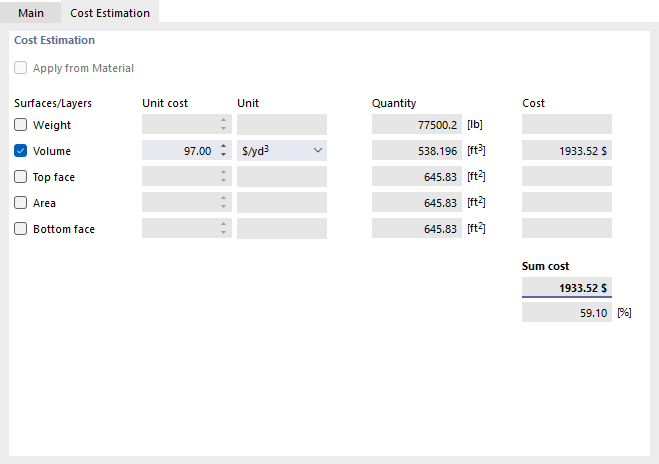

La scheda Principale gestisce i parametri di base dello spessore.

Tipo di spessore

Il tipo di spessore definisce la geometria dello spessore. Influisce sulla rigidezza della superficie. Sono disponibili vari tipi di spessore per la selezione nell'elenco.

Uniforme

Il tipo standard è adatto per superfici che hanno uno spessore uniforme in qualsiasi posizione. È possibile definire lo spessore nella sezione di dialogo 'Proprietà'.

Variabile

Uno spessore variabile descrive un decremento o incremento lineare dello spessore della superficie. È possibile utilizzare diversi oggetti di riferimento per la definizione. Definire gli spessori disponibili in nodi specifici. Lo spessore variabile è quindi ottenuto mediante un'interpolazione lineare.

È possibile utilizzare qualsiasi nodo o crearne di nuovi per definire gli spessori. Tuttavia, è necessario che i nodi EF possano essere generati in queste posizioni.

Info

Gli spessori variabili possono essere utilizzati solo per le superfici piane, ma non per quelle curve.

Strati

Importante

Questo tipo è disponibile se l'add-on della soluzione speciale https://www.dlubal.com/it/download-e-info/documentazione/manuali-online/superfici-multistrato è attivato (licenza necessaria).

Il tipo di spessore 'Strati' è adatto per modelli le cui superfici hanno una struttura multistrato. Sono utilizzati principalmente nelle costruzioni in legno (legno a strati incrociati) e nelle costruzioni in vetro (vetro composito e vetrocamera). È quindi possibile definire la struttura degli strati riga per riga nella scheda 'Strati'.

Info

Uno strato di gas deve essere racchiuso su due lati da strati di materiale solido.

Forma ortotropa

Con il tipo di spessore 'Forma ortotropa' è possibile definire le proprietà dell'oggetto ortotropo tramite parametri geometrici. I diversi tipi sono descritti nel capitolo Ortotropia della forma.

Matrice di rigidezza

Questo tipo di spessore consente di definire liberamente i coefficienti della matrice di rigidezza. Definisci l'orientamento nella scheda 'Ortotropia'. Quindi, è possibile inserire gli elementi della matrice nella scheda 'Matrice di rigidezza'.

Materiale

Un materiale deve essere assegnato a tutti gli spessori ad eccezione del tipo di spessore Stiffness Matrix. È possibile selezionarlo dall'elenco dei materiali già definiti. I pulsanti accanto alla casella di testo consentono di selezionare un materiale dalla libreria o di definirne uno nuovo (vedere il capitolo Materiali).

Costruzione

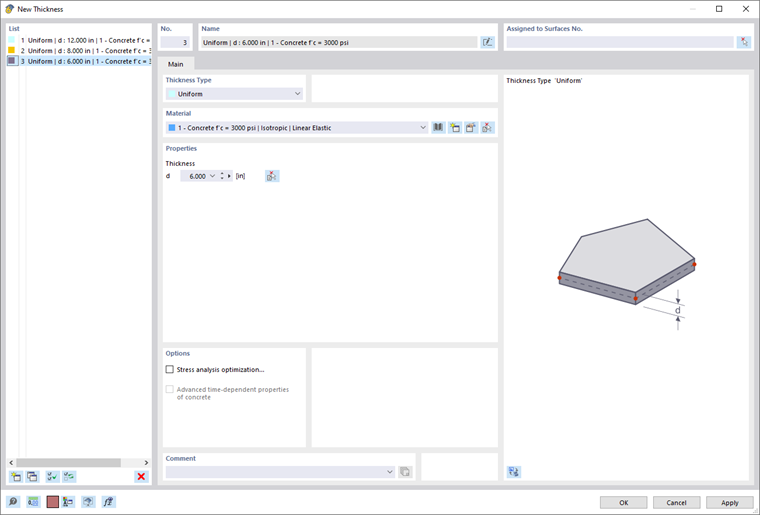

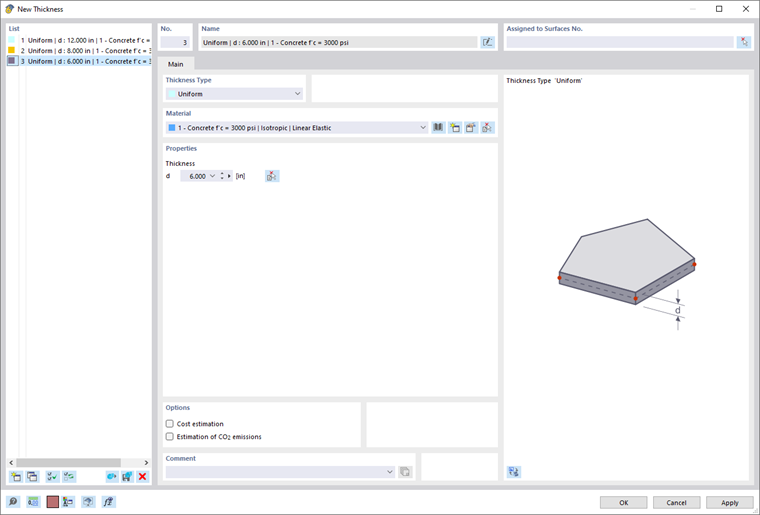

Definisci i parametri nella sezione di dialogo 'Proprietà' per i tipi di spessore uniforme e linearmente variabile. I parametri di uno spessore variabile sono mostrati nell'immagine Definizione dello spessore variabile.

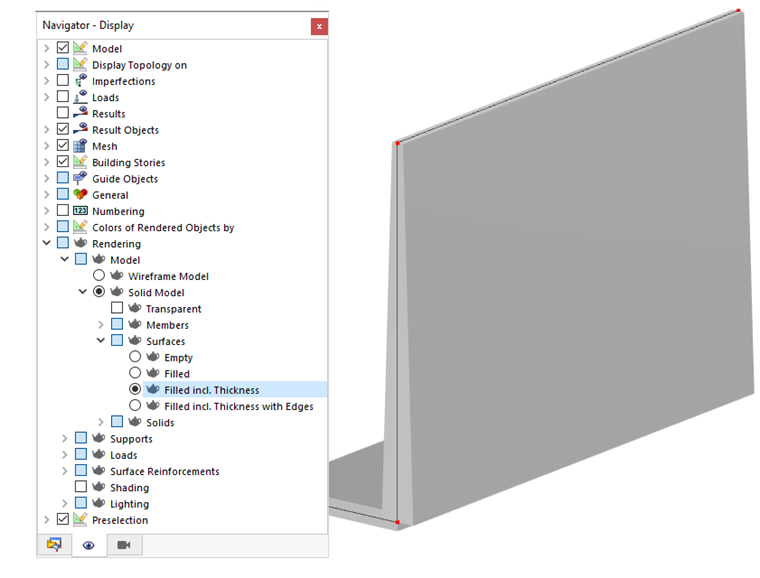

Dopo aver assegnato gli spessori a superfici particolari, è possibile controllare la distribuzione degli spessori delle superfici nel rendering: Imposta l'opzione Riempito incl. Spessore nel 'navigatore - Visualizza'.

Sottosezioni
Sezione originaria
