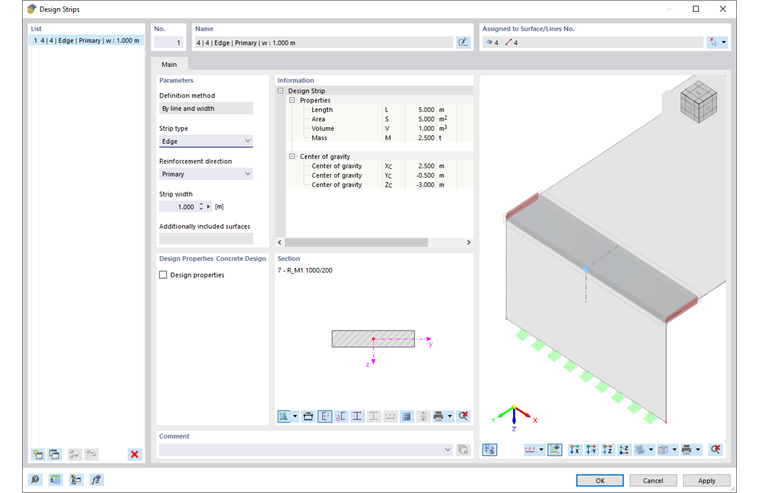

I nastri di calcolo sono essenzialmente aste di risultato generate manualmente o automaticamente con funzioni avanzate. Consentono la progettazione semplificata di superfici piane in cemento tramite elementi di aste. Questo approccio è soprattutto comune negli Stati Uniti e in Canada. Il metodo menzionato in ACI 318-19 [1] Sezione 8.4.1 può essere utilizzato per una sollecitazione a flessione di piastre in calcestruzzo armato teso su due lati per effettuare la progettazione con una distribuzione media dei momenti.
Assegnato a superficie/linea n.

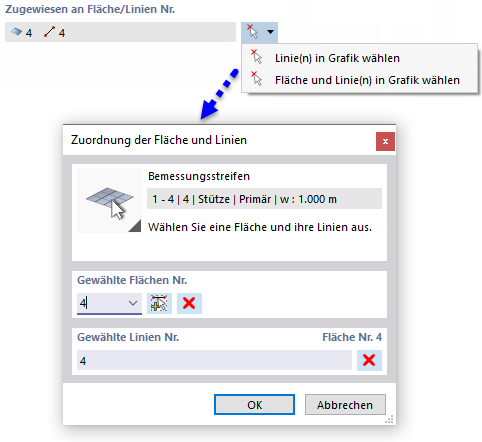

Definite per quale superficie o linea deve essere generato il nastro di calcolo. Il pulsante lista offre due opzioni di selezione, con le quali è possibile determinare graficamente gli oggetti nella finestra di lavoro.
Parametri
Il 'metodo di definizione' per un nastro di calcolo è attualmente regolato tramite la linea del modello e la sua larghezza. La sezione del nastro è generata dallo spessore della superficie e dalla larghezza del nastro.
Per posizionare appropriatamente il nastro di calcolo lungo la linea, scegliete una delle seguenti opzioni nella lista 'Tipo di nastro':
- Colonna – posizionamento centrale su file di colonne (per la progettazione dei momenti di colonna di lastre continue)
- Centro – posizionamento nel campo tra file di colonne (per la progettazione dei momenti di campo); adiacente ai nastri di colonna o bordo
- Bordo – posizionamento eccentrico lungo la linea di delimitazione della superficie
Queste denominazioni servono solo a descrivere i nastri. Non influenzano il calcolo.
Specificate quale 'direzione di armatura' è rilevante per il nastro di calcolo:
- Primaria – Armatura principale
- Secondaria – Armatura trasversale
Anche questa denominazione ha solo un carattere descrittivo.
Indicate la 'larghezza del nastro' che deve essere utilizzata per l'integrazione delle azioni interne nell'asta di risultato. Con l'aiuto degli Assistenti per nastri di calcolo, le larghezze dei nastri possono essere generate secondo le regole di distanza.
Proprietà di calcolo
Se nelle impostazioni base del modello è attivato il Add-On Calcestruzzo Progettazione, è possibile definire nel tab 'Armatura' il tipo e la disposizione dell'armatura.
Informazioni
In questa sezione vengono visualizzate, oltre alle proprietà geometriche del nastro di calcolo, informazioni su volume, massa e baricentro, derivanti dalle proprietà del materiale.
Sezione trasversale
A scopo informativo, viene rappresentata la sezione trasversale dell'asta di risultato. L'altezza del profilo rettangolare massiccio risulta dallo spessore della piastra, mentre la larghezza deriva dalla larghezza del nastro.
