Dopo l'importazione di un file CAD, si presenta spesso il problema che gli elementi collegati nel modello statico non presentano connessioni. La funzione Generatore di Collegamenti Basato su Regole facilita il compito di collegare gli oggetti: il programma crea la connessione sotto forma di aste rigide e collegamenti rigidi.
Serie di Regole
In una cosiddetta 'serie di regole' si stabiliscono una o più regole per la generazione dei collegamenti. Si applicano a specifici tipi di oggetti. I dettagli di queste regole vengono definiti nella sezione Parametri.
Nella colonna 'Attivo' si può controllare se una regola deve essere applicata. Se si seleziona la casella di controllo, viene automaticamente aggiunta una linea per una nuova regola.

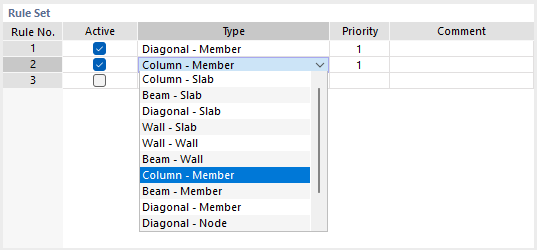

Un ruolo importante nella creazione dei collegamenti è svolto dal 'Tipo': decide tra quali tipi di oggetti vengono create le connessioni. Nella lista sono disponibili diverse opzioni.
La funzione dei singoli tipi è descritta nella tabella.
| Tipo | Collegamento di oggetti |
|---|---|
| Colonna - Piastra | Barre verticali con superfici orizzontali |
| Trave - Piastra | Barre orizzontali con superfici orizzontali |
| Diagonale - Piastra | Barre inclinate con superfici orizzontali |
| Parete - Piastra | Superfici verticali con superfici orizzontali |
| Parete - Parete | Superfici verticali con superfici verticali |
| Trave - Parete | Barre orizzontali con superfici verticali |
| Colonna - Barra | Barre verticali con barre in qualsiasi posizione |
| Trave - Barra | Barre orizzontali con barre in qualsiasi posizione |
| Diagonale - Barra | Barre inclinate con barre in qualsiasi posizione |
| Diagonale - Nodo | Barre inclinate con nodi nel raggio |
| Colonna - Nodo | Barre verticali con nodi nel raggio |
| Trave - Nodo | Barre orizzontali con nodi nel raggio |
I tipi si basano sul seguente concetto: gli "oggetti di origine" (prima denominazione nel tipo di coppia) vengono collegati nel modo più breve con Collegamenti di Nodi o Collegamenti di Linee agli "oggetti di destinazione" (seconda denominazione). Se necessario, vengono creati automaticamente dei nodi sugli oggetti di destinazione.
L'ordine delle regole nella serie di regole determina anche le priorità con cui vengono collegati gli oggetti. Nella colonna 'Priorità' è possibile modificare questa logica automatica assegnando una priorità più bassa (2) a una regola.

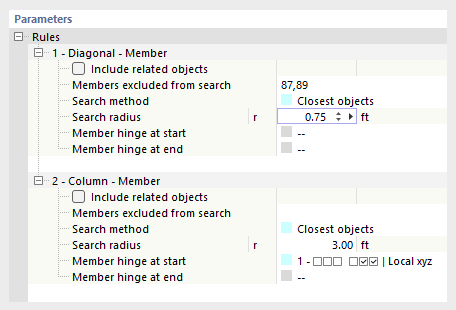

Parametri
Nella sezione inferiore è possibile definire i dettagli di ciascuna regola. Essi corrispondono in linea di principio ai criteri validi per Collegamenti di Nodi o Collegamenti di Linee.
Metodo di Ricerca
Attualmente è disponibile solo l'opzione 'Oggetti Più Vicini'. Il programma ricerca quale oggetto (nodo, trave, linea, superficie) all'interno del raggio definito presenta la minore distanza dall'oggetto di origine. Questo oggetto viene poi collegato con un'asta rigida o rigidamente sulla lunghezza rilevante.
Raggio di Ricerca
I collegamenti vengono creati solo per gli oggetti che si trovano entro un determinato raggio dall'oggetto di origine.
Nodi/Barre/Superfici Escluse dalla Ricerca
Se si desidera che determinati oggetti non vengano collegati entro l'area di ricerca, è possibile indicare i numeri di questi oggetti di destinazione. Usufruite dell'opzione di selezione grafica tramite il pulsante
, accessibile con un clic nel campo d'immissione.
Includi Oggetti Correlati
Gli oggetti correlati vengono automaticamente esclusi dalla ricerca. Questi sono, ad esempio, oggetti integrati o oggetti di definizione come nodi utilizzati per definire i contorni delle superfici. Se si seleziona la casella di controllo, anche questi oggetti vengono considerati nella ricerca.
Giunto Terminale Barra/Giunto di Linea
Gli oggetti vengono collegati per impostazione predefinita in maniera rigida. È possibile eseguire anche il collegamento in modo articolato. A questo scopo, scegliete uno degli snodi già definiti dall'elenco o definite un nuovo tipo di snodo con il pulsante
.
Esempi

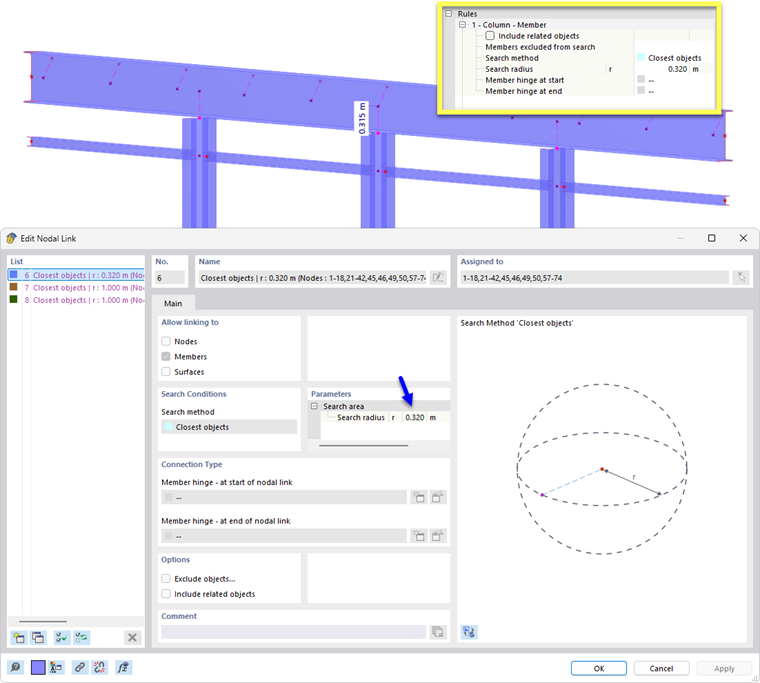

- Tipo di Collegamento Colonna - Barra
Con i parametri della regola 1, vengono creati collegamenti di nodi per tutte le barre verticali del modello con barre che si trovano a una distanza massima di 32 cm.
- Tipi di Collegamento Parete - Piastra e Parete - Parete
Per la connessione di superfici tramite collegamenti di linee, si applicano le regole 4 e 5. Con i parametri della regola 4, tutte le superfici verticali del modello vengono collegate a superfici orizzontali che si trovano a una distanza massima di 1 m. Inoltre, tutte le superfici verticali vengono collegate su un giunto lineare secondo i parametri della regola 5.
