Forma ortotropa

Nella scheda Shape Orthotropy , è possibile descrivere le proprietà ortotrope per mezzo di parametri geometrici. Il programma determina gli elementi della matrice di rigidezza sulla base di queste specifiche.

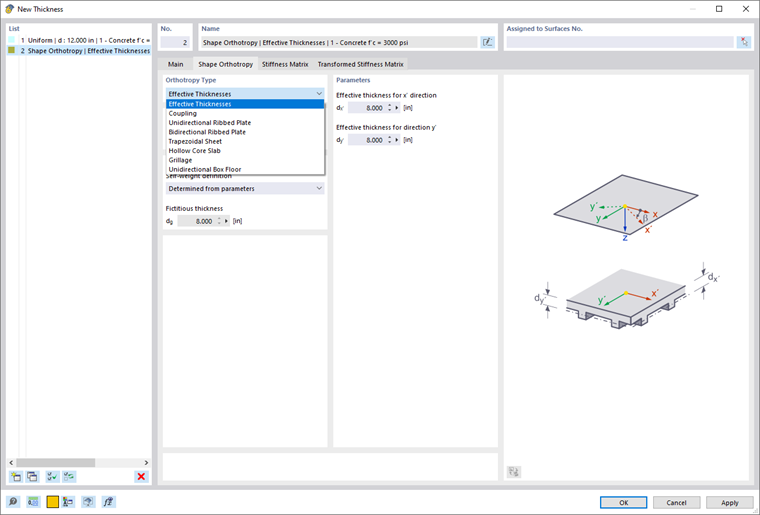

Tipo di ortotropia

Vari tipi sono disponibili per la selezione nell'elenco (vedi immagine sopra). Definisce la forma geometrica che corrisponde alle proprietà ortotrope dello spessore.

La sezione di dialogo 'Parametri' è adattata al tipo di ortotropia in modo da poter descrivere la geometria in modo appropriato. I singoli tipi sono descritti di seguito nella descrizione di Parameters.

direzione di ortotropia

Le proprietà ortotrope si riferiscono al sistema di assi xy delle rispettive superfici (vedere i grafici nella finestra di dialogo). Se le rigidezze non corrispondono agli orientamenti del sistema di assi della superficie, è possibile regolare la direzione in questa sezione di dialogo.

Un angolo positivo β ruota le rigidezze ortotrope in senso orario attorno all'asse z positivo della superficie. Le matrici vengono trasformate di conseguenza e visualizzate nella scheda Matrice di rigidezza trasformata.

Considerazione del peso proprio

Quando si utilizzano ortotropie di forma, di solito ci sono spessori diversi per entrambe le direzioni. Specificare lo spessore che il programma dovrebbe applicare quando si determina il peso proprio. L'elenco fornisce le seguenti opzioni di 'Definizione del peso proprio':

• Determinato dai parametri: Lo spessore fittizio è determinato dai parametri delle direzioni x e y.
• Spessore fittizio definito dall'utente: Impostare manualmente lo spessore d_g.
• Peso proprio definito dall'utente: Immettere il peso proprio_wg come massa per unità di area.

Parametri

In questa sezione di dialogo, definire le proprietà geometriche del tipo di ortotropia.

Spessori efficaci

È possibile definire spessori diversi nelle direzioni dell'ortotropia xey per rappresentare rapporti di rigidezza diseguali (vedere l'immagine Nuovo spessore).

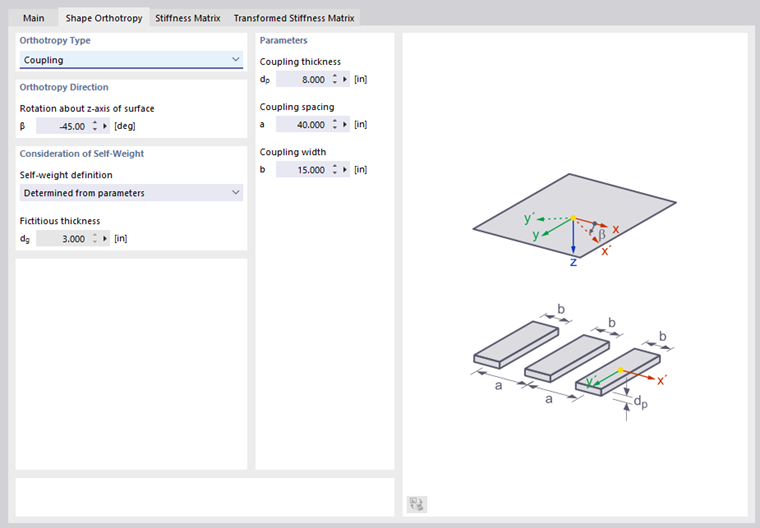

Accoppiamento

Con questo tipo di ortotropia, è possibile rappresentare i collegamenti tra superfici o aste che sono disponibili a causa di elementi di accoppiamento.

Inserire lo spessore degli elementi di accoppiamento d_p nonché l'interasse ae la larghezza degli elementi di accoppiamento b secondo lo schema. Un modello di accoppiamento realistico è fornito quando la distanza degli elementi accoppiati è maggiore della loro larghezza.

piastra nervata

Le proprietà ortotrope di un solaio nervato si basano sul principio di una soletta con trave a T tesa uniassialmente.

Specificare lo spessore della soletta d_p, l'altezza della nervatura d_r, la spaziatura delle nervature ae la larghezza delle nervature b secondo lo schema. Sulla base di questi parametri, RFEM determina le rigidezze per ciascuna direzione.

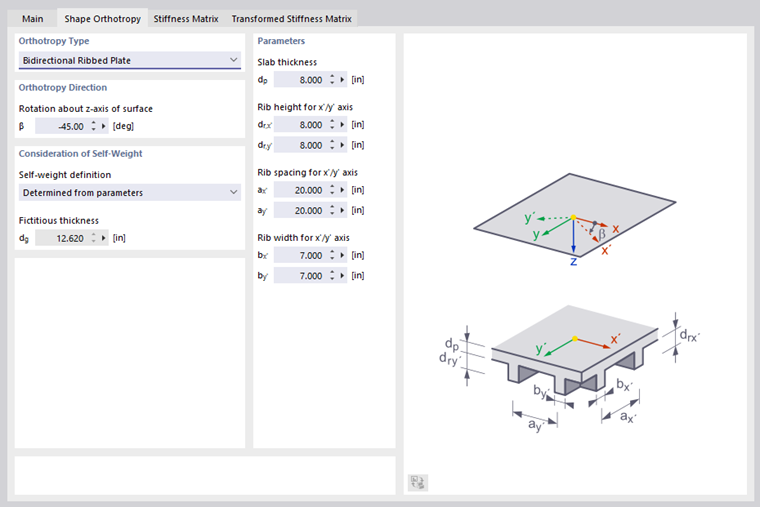

piastra con nervatura bidirezionale

Questo tipo di controsoffitto è caratterizzato da anime che si incrociano ortogonalmente in una griglia uniforme, dividendo così il pavimento in cassettoni.

Specificare lo spessore della soletta d_p e l'altezza della nervatura d_r, nonché la spaziatura ae la larghezza della nervatura b per le due direzioni secondo il diagramma.

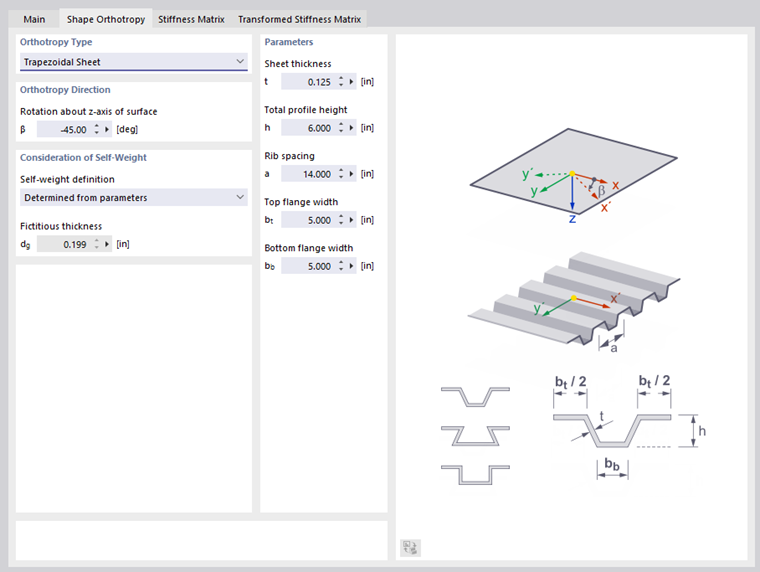

Lamiera trapezoidale

È possibile visualizzare una lamiera trapezoidale non solo come un'asta, ma come una superficie con proprietà ortotrope.

Inserire lo spessore della lamiera t, l'altezza totale del profilo h, l'interasse delle nervature a nonché la larghezza del cordone sopra b_t e la larghezza del cordone b_b secondo il diagramma.

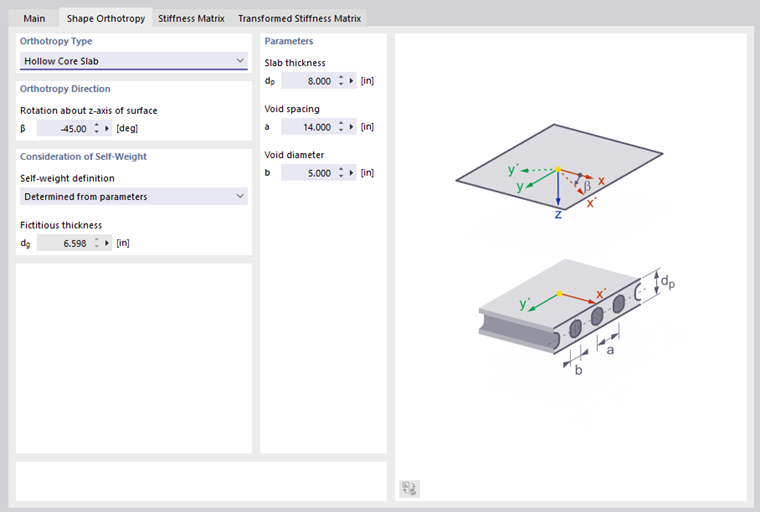

piastra alveolare

Le unità cave costruite in un soffitto riducono il peso proprio, ma producono un comportamento strutturale ortotropo.

Immettere lo spessore della soletta d_p, la spaziatura della cavità a e il diametro della cavità b secondo lo schema.

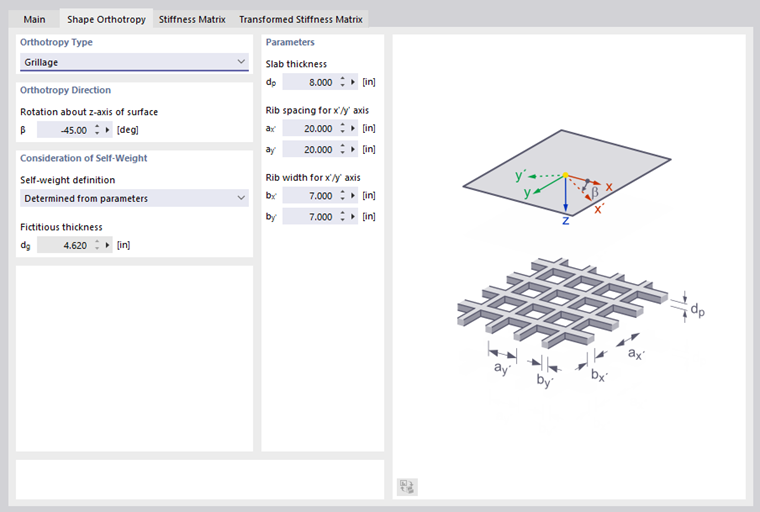

graticcio

È possibile visualizzare una griglia non solo come modello di asta ma anche come superficie con proprietà ortotrope.

Immettere lo spessore della soletta d_p, le distanze da centro a centro delle nervature a e le larghezze delle nervature b per i due assi secondo il diagramma.

Matrice di rigidezza

Nella scheda Matrice di rigidezza della finestra di dialogo 'Nuovo spessore', vengono visualizzati gli elementi della matrice di rigidezza (vedi immagine # extbookmark manual|image020637|Definisci la matrice di rigidezza #). Le voci non possono essere modificate.

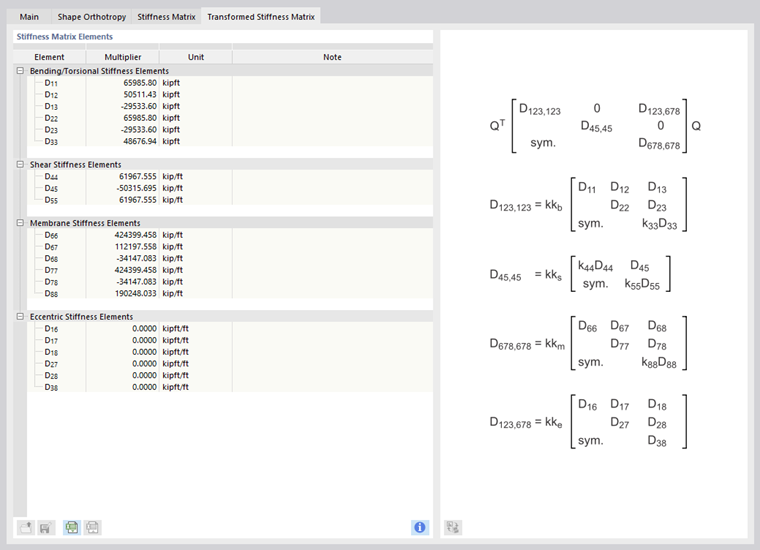

Matrice di rigidezza trasformata

Se gli assi dell'ortotropia non sono coerenti con gli assi del sistema di coordinate degli elementi, è necessario trasformare le matrici. I valori corrispondenti sono visualizzati nella scheda Matrice di rigidezza trasformata.

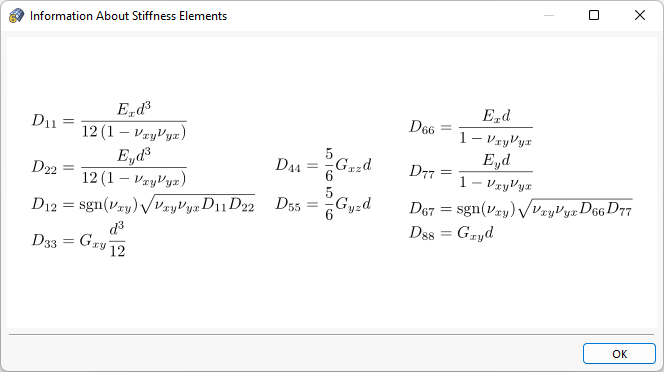

Utilizzare il pulsante per aprire una finestra di dialogo con le informazioni per determinare gli elementi della matrice.
