Un carico libero rettangolare agisce come un carico superficiale uniforme linearmente variabile su una zona rettangolare liberamente definibile di una superficie.
Nell'elenco, selezionare il 'Caso di carico' a cui si desidera assegnare il carico.
Nella sezione di dialogo "Assegna alle superfici", è possibile controllare l'effetto del carico rettangolare. Sono disponibili diverse opzioni per la selezione nell'elenco (vedi l'immagine Nuovo carico libero rettangolare):
- "Vuoto": Il carico non agisce su nessuna superficie.
- Tutti: Il carico viene applicato a tutte le superfici che sono tagliate perpendicolarmente al piano di proiezione, a partire dalle posizioni del carico.
- "Numero": Il carico agisce solo sulle superfici dei numeri specificati.
Base
La scheda Principale gestisce i parametri di carico di base.
Categorie
Le seguenti opzioni sono disponibili per la selezione nell'elenco "Distribuzione del carico":
- Uniforme: Il carico rettangolare agisce con una grandezza costante.
- Lineare in X/Y/Z: Il carico ha una grandezza linearmente variabile nella direzione di un asse globale.
- Variando in Z: Il carico agisce con una grandezza variabile nella direzione Z, che puoi descrivere liberamente nella scheda Variabile nella direzione Z in una tabella.
- Variando lungo il perimetro: Il carico agisce con una grandezza variabile lungo il perimetro, che puoi descrivere liberamente nella scheda Variabile lungo il perimetro in una tabella.
- Variabile in Z e perimetro: Il carico agisce lungo il perimetro con una grandezza variabile nella direzione Z, che puoi descrivere liberamente in variabile in direzione Z e variabile lungo il perimetro schede.
Se il carico rettangolare non si riferisce al 'Sistema di coordinate' XYZ globale, è possibile selezionare un sistema di coordinate definito dall'utente o crearne uno nuovo.
Nell'elenco 'Proiezione del carico', selezionare su quale dei piani globali (XY, YZ o XZ) si desidera proiettare il carico. A partire dai punti Load Location, RFEM "progetta" alcune linee rette perpendicolari a questo piano di proiezione. I punti di definizione del carico rettangolare risultano dai punti di intersezione di queste linee rette con le superfici.
Selezionare la 'Direzione del carico' dall'elenco per definire l'effetto del carico. A seconda del sistema di coordinate, gli assi della superficie locale x, y, z, gli assi globali X, Y, Z o gli assi definiti dall'utente U, V, W sono disponibili per la selezione.
Il peso proprio di un oggetto rappresenta un carico che agisce sull'area reale. Un carico da neve, tuttavia, si riferisce all'area proiettata.
Parametri
Specifica lEntità del carico' della forza. Per un carico linearmente variabile, è necessario inserire due valori di carico.
Posizione del carico
Hai due opzioni per definire le dimensioni di un carico rettangolare:
- Definisci i 'Punti d'angolo del rettangolo' inserendo le coordinate corrispondenti. È anche possibile utilizzare il pulsante
per definire entrambi i punti graficamente. - Specificare il 'Centro e lati del rettangolo' definendo il punto centrale C e le lunghezze dei lati a e b.
Se necessario, è possibile provocare una "Rotazione del rettangolo intorno a Z". Un angolo positivo α ruota il carico rettangolare in senso orario attorno all'asse positivo.
Regione di azione del carico
Come descritto sopra, il carico agisce sulle superfici che sono tagliate perpendicolarmente al piano di proiezione, a partire dalla posizione del carico. Se è stata selezionata l'opzione 'Tutto' nella sezione di dialogo assegnato alle superfici, è possibile limitare l'effetto del carico mediante criteri geometrici.
Per impostazione predefinita, il carico agisce indefinitamente nell'intervallo da -∞ a +∞. È possibile utilizzare le caselle di testo 'Da' e 'A' per ridurre l'effetto del carico in determinate zone.
Variabile in direzione Z
La scheda Variante in direzione Z è disponibile per i tipi di carico 'Variante in Z' e 'Variante in Z e perimetrale'.
Qui, è possibile descrivere le ordinate Z con i valori di carico corrispondenti in una tabella.
Variabile lungo il perimetro
La scheda Variabile lungo il perimetro è disponibile per i tipi di carico 'Variante lungo il perimetro' e 'Variante in Z e perimetrale'.
Inserire le 'Coordinate dell'asse' di due punti per definire la posizione iniziale del carico. È possibile definire i punti graficamente con il pulsante

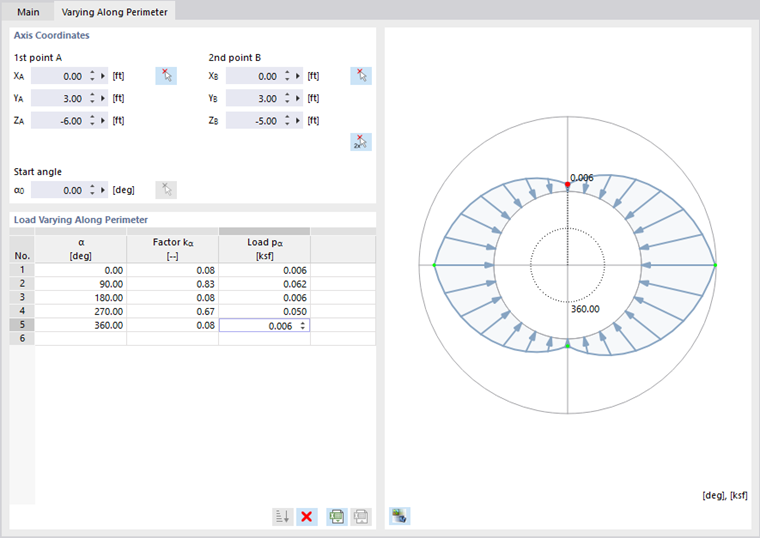

. Nella sezione di dialogo 'Carico variabile lungo il perimetro', è quindi possibile descrivere gli angoli α con i valori di carico corrispondenti in una tabella.
