Struttura

genera superfici dalle aste

A volte è necessario eseguire indagini più dettagliate per determinate aree di una struttura, ad esempio per valutare le forze interne su un vincolo esterno o per studiare un angolo della struttura come modello di superficie. A tale scopo, è possibile modellare la sezione trasversale dell'asta su più oggetti superficie, ma ciò è associato allo sforzo. La funzione Dividi asta in superfici semplifica l'attività di mappatura di un elemento dell'asta 1D utilizzando elementi di superficie 2D.

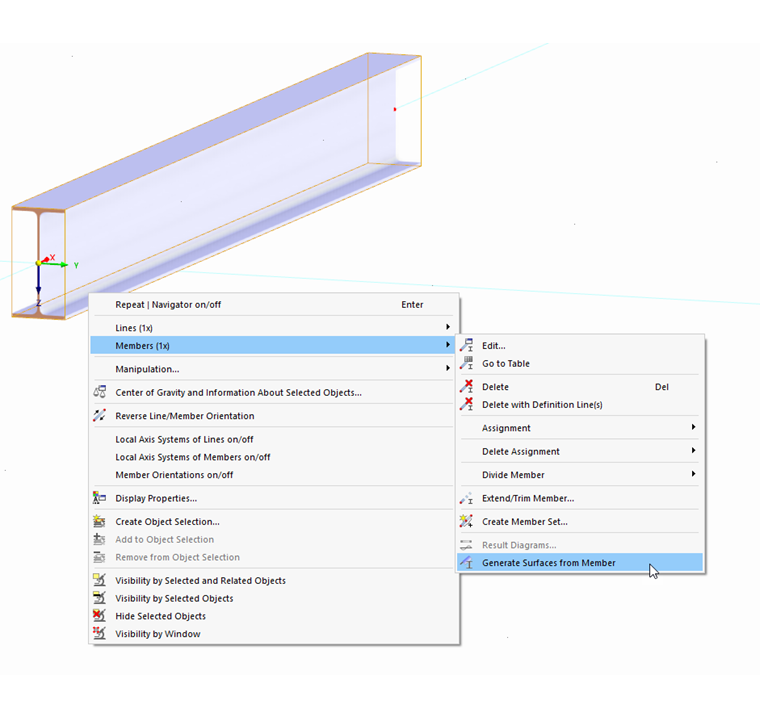

Fare clic con il pulsante destro del mouse sull'asta per aprire il menu contestuale. Nella voce Aste, selezionare la funzione Dividi asta in superfici.

Importante

La funzione è disponibile solo se il # extbookmark manual|tipo di modello|Il tipo di modello # è definito come 3D.

Le superfici con gli spessori corrispondenti sono generate dalla geometria della sezione trasversale e dell'asta. Durante questa conversione, le informazioni sull'oggetto struttura 'Member' andranno perse.

Info

Dismantling è attualmente eseguito con le impostazioni predefinite nel programma. L'opzione per i preset personalizzati è in lavorazione.

Sezione originaria
