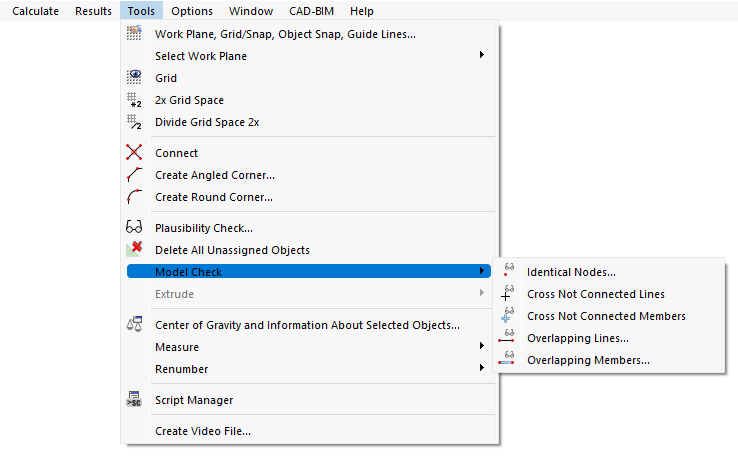

Oltre al controllo di plausibilità generale, è possibile utilizzare il controllo del modello per cercare in modo specifico le discrepanze prodotte durante la modellazione. Dal menu Strumenti , selezionare Controlla modello per accedere alle varie opzioni.
Nodi identici
RFEM filtra tutti i nodi con coordinate identiche. Questi sono combinati in gruppi e mostrati in una finestra di dialogo.
Nella sezione di dialogo 'Esegui con gruppi di nodi selezionati', è possibile definire come gestire i nodi duplicati. Fare clic su 'Applica' o 'OK' per pulire il gruppo(i) selezionato(i).
La sezione di dialogo 'Verifica con altra tolleranza' consente di regolare con precisione le distanze per cui le coordinate sono considerate identiche. Questa funzione è utile per i modelli importati perché le applicazioni CAD spesso creano linee brevi con nodi vicini tra loro. Se tali nodi sono filtrati con una tolleranza appropriata e quindi unificata, è possibile evitare problemi numerici dovuti ad aste o linee brevi.
Linee/aste a croce non collegate
Il controllo trova le linee o le aste che si incrociano ma non hanno un nodo comune nel punto di intersezione.
Il risultato del controllo viene visualizzato per 'Gruppi' di linee incrociate o aste dove non c'è collegamento. Quando si seleziona una voce, il gruppo è contrassegnato da una freccia nella finestra di lavoro.
Legen Sie im Abschnitt 'Ausgewählte Liniengruppen verbinden mit' bzw. 'Ausgewählte Stabgruppen verbinden mit' fest, mit welchem Knotentyp Sie die selektierte(n) Gruppe(n) verbinden möchten. Ci sono due tipi di nodi tra cui scegliere nell'elenco:
- # extbookmark manuale|nodo-standard|Nodo standard #
- # extbookmark manuale|nodoOnLineTab|Nodo sulla linea # o # extbookmark manual|nodoSullaschedaAsta|Nodo sull'asta #
I nodi standard portano ad una divisione delle linee o delle aste nei punti di incrocio e a nuove aste. Con i tipi 'nodo sulla linea' o ' nodo sull'asta ', tuttavia, i collegamenti possono essere modellati senza dividere gli oggetti originali.
Per collegare la linea selezionata o i gruppi di aste, fare clic su 'Applica' o 'OK'. RFEM crea quindi i nodi corrispondenti nei punti di intersezione.
La sezione di dialogo 'Verifica con altra tolleranza' consente di ottimizzare le distanze.
Facoltativamente, è possibile utilizzare la funzione 'Aggiungi gli oggetti selezionati alla visibilità' per creare una visibilità {%/000075 ]] per controllare in modo esplicito il gruppo(i) selezionato(i). Per le aste, è anche possibile specificare se il controllo dei collegamenti dovrebbe considerare anche le ' eccentricità dell'asta '.
Linee/aste sovrapposte
Il controllo trova le linee o le aste che giacciono parzialmente o completamente una sopra l'altra nella loro lunghezza.
Le linee sovrapposte o le aste visualizzate sono ordinate per gruppi. Il gruppo attuale è indicato con una freccia visualizzata nella finestra di lavoro. Fare clic su 'OK' per risolvere il problema e dividere le linee o le aste in sezioni.
