Il registro Terreno è rilevante per una simulazione numerica dei flussi di vento con RWIND. Qui puoi definire la topologia dell'ambiente edilizio.

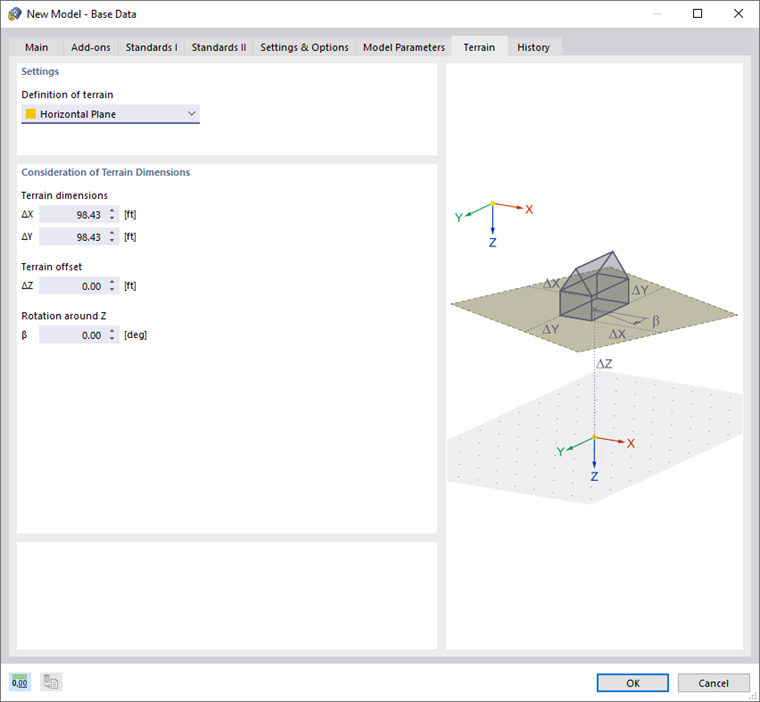

Impostazioni
Nell'elenco per la 'Definizione del terreno' sono disponibili le seguenti opzioni:
- --: Nessuna definizione del terreno (impostazione predefinita)
- Piano orizzontale: Definizione dell'ambiente come rettangolo piano
- Piano inclinato: Definizione dell'ambiente come rettangolo piano in posizione inclinata

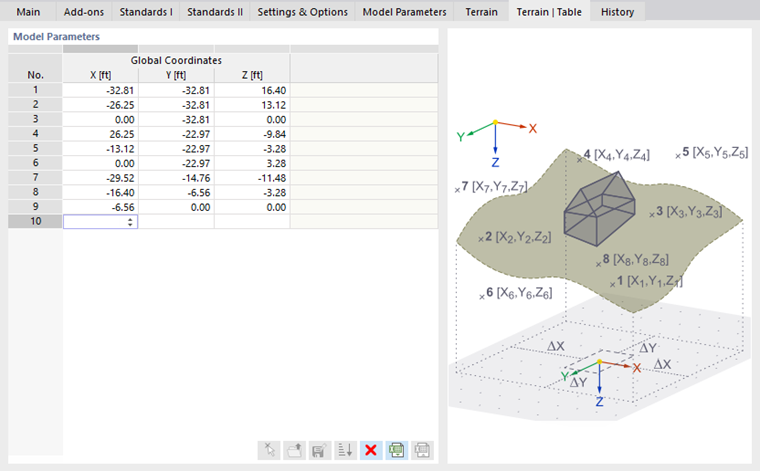

- Tabella: Definizione tabellare del terreno tramite coordinate in un registro separato (vedi immagine Registro 'Terreno | Tabella')
- Profili di perforazione (se l'Add-On Analisi Geotecnica è attivato): Generazione del terreno dalla posizione dei profili di perforazione definiti
Considerazione delle dimensioni del terreno
Indica le 'Dimensioni del terreno' dell'area rettangolare. I valori ΔX e ΔY sono riferiti all'origine del modello. Sono impostati rispettivamente nella direzione positiva e negativa dell'asse (vedi grafica del dialogo).
Con un piano di terreno orizzontale, puoi specificare uno 'Scostamento', ad esempio per definire la distanza verticale dall'origine del modello in un ponte. Inoltre, è possibile una 'Rotazione attorno a Z', con la quale puoi ruotare il rettangolo del terreno.
