Struttura

Carichi dei solidi

I carichi solidi sono forze, effetti della temperatura, deformazioni, carichi di galleggiamento o movimenti rotatori che agiscono sui solidi.

Nell'elenco, seleziona il 'Caso di carico' a cui vuoi assegnare il carico.

Categorie

Le seguenti opzioni sono disponibili nell'elenco 'Tipo di carico':

Tipo di carico Descrizione dell'opera
Forza. Carico solido agente uniformemente in una delle direzioni globali
Temperatura Variazione di temperatura uniforme o linearmente variabile nel solido (valore del carico positivo: il solido si riscalda)
spostamenti generalizzati Deformazione imposta o compressione ε del solido uniforme o linearmente variabile (valore del carico positivo: il solido è allungato)
Galleggiamento Peso del materiale spinto via la cui densità può essere inserita o selezionata con il pulsante libreria in una libreria ('Densità ambientale' dell'aria relativa all'atmosfera standard di 15 °C ad un'altezza sul livello del mare)
Moto rotatorio Forza centrifuga dalla massa e velocità angolare ω sul solido

Il tipo di carico e l'effetto dei segni sono illustrati nel grafico di dialogo.

L'elenco 'Distribuzione del carico' fornisce diverse opzioni per i carichi di temperatura e le deformazioni per visualizzare l'effetto del carico.

Lo schema di distribuzione del carico è illustrato nel grafico della finestra di dialogo. Nella sezione di dialogo 'Parametri', è quindi possibile specificare i valori di carico e i nodi di riferimento.

I carichi dei solidi nel 'Sistema di coordinate' globale agiscono in direzione di un asse globale: X, Y o Z. In alternativa, è possibile selezionare un sistema di coordinate definito dall'utente o crearne uno nuovo.

Selezionare 'Direzione del carico' dall'elenco per definire l'effetto del carico. A seconda del sistema di coordinate, sono disponibili per la selezione gli assi globali X, Y, Z o gli assi definiti dall'utente U, V, W.

Info

Quando si calcola in base all'analisi di deformazione del secondo ordine o di grandi dimensioni, un carico solido mantiene la direzione originariamente definita. Non si adatta alle torsioni degli elementi finiti del solido'.

Il campo 'Comportamento del gas' è accessibile se il modulo aggiuntivo Form-Finding Analysis è attivato (licenza richiesta).

Parametri

Specificare l'entità del carico della forza, della temperatura, della deformazione o del movimento rotatorio. Per i carichi di galleggiamento, è possibile definire la densità dell'ambiente ρ (vedere l'immagine Determinazione della densità dell'aria). Per carichi linearmente variabili, sono disponibili diversi campi di input in cui è possibile descrivere il carico del solido. Il significato dei rispettivi parametri è illustrato nello schizzo del carico.

Info

I nodi di riferimento non devono essere necessariamente nel solido. Possono giacere all'esterno, a condizione che i nodi EF siano generati lì.

Opzioni

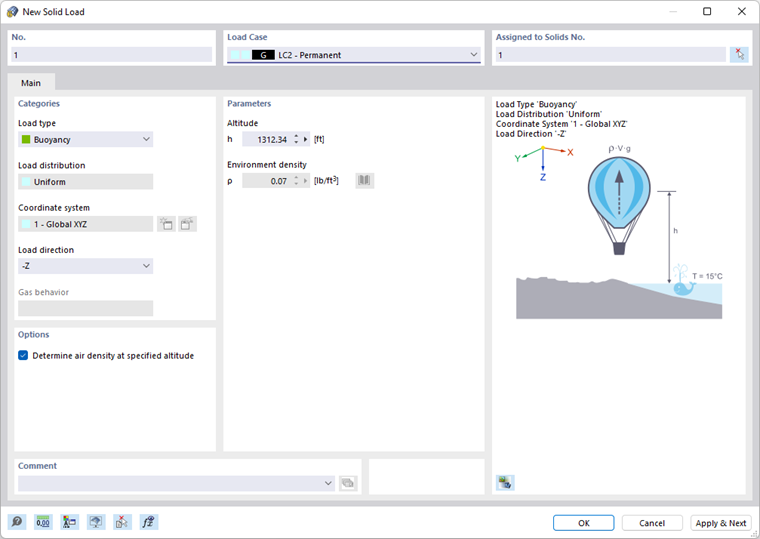

Questa sezione di dialogo viene visualizzata solo per il tipo di carico 'Gestabilità'. Se si attiva la casella di controllo 'Determina la densità dell'aria all'altitudine specificata', è possibile determinare la densità dell'ambiente ρ dall'altitudine dal programma.
