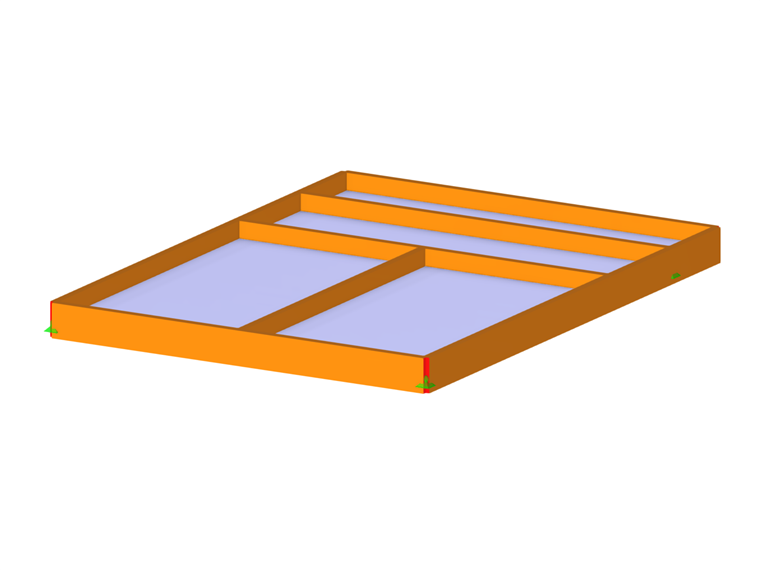

Uno svincolo lineare consente di disaccoppiare il modello lungo una linea. È possibile utilizzarlo per modellare, ad esempio, due superfici collegate in modo lasco o che trasferiscono solo forze di compressione sulla linea di contorno comune. I gradi di libertà lungo la linea sono controllati dal 'Tipo di svincolo lineare' che descrive le proprietà del vincolo interno.
Gli svincoli
tipo di svincolo lineare
Le proprietà dello svincolo sono descritte da un vincolo interno, che in linea di principio corrisponde a un vincolo interno della linea. Selezionare il tipo di svincolo nell'elenco o utilizzare il pulsante per definirlo
per modificare. La finestra di dialogo corrispondente è descritta nel capitolo Tipi di svincolo lineare.
Oggetti svincolati
Specifica i numeri delle aste, delle superfici e dei solidi che sono disaccoppiati lungo la linea. Utilizzare il pulsante
è possibile definire gli oggetti graficamente nella finestra di lavoro.
Generazione svincolo
RFEM genera una copia della linea nella stessa posizione in cui sono consentite le deformazioni rilasciate. Nell'elenco, selezionare se posizionare lo svincolo (cerniera) sulla 'linea originale' o sulla 'linea di svincolo'. L'impostazione specifica con quale parte del modello si sta deformando la cerniera, avendo così un effetto sui risultati: Per le analisi del tipo di analisi a grandi spostamenti, o per le analisi postcritiche, nel corso della deformazione sono spesso risultati diversi sistemi di coordinate per la linea originale e per la linea rilasciata.
Dopo aver definito una linea, viene mostrato il numero della linea generata compresi i numeri di nodo. Nel navigatore, è contrassegnato con l'etichetta aggiunta 'Svincolo lineare'. Non può essere modificato.
Oggetti di definizione
La linea svincolata viene creata automaticamente come una copia con i nodi corrispondenti. Tuttavia, se si desidera utilizzare uno o più nodi già esistenti per la linea generata, è possibile specificare i numeri corrispondenti in questa sezione di dialogo. Influisce sui risultati perché gli spostamenti in questi nodi non vengono rilasciati.
Opzioni
Con la casella di controllo 'Disattiva svincolo' è possibile annullare il disaccoppiamento lungo la linea per determinate analisi senza eliminare lo svincolo lineare stesso.
