Con uno svincolo nodale, il modello può essere disaccoppiato in una posizione specifica. Puoi usarlo per modellare, ad esempio, una trave che giace liberamente sopra un'altra (vedi immagine Travi che si incrociano con svincolo nodale). I gradi di libertà sul nodo sono controllati dal 'Tipo di svincolo nodale' che descrive le proprietà della cerniera.
Gli svincoli nodali risultano in doppi nodi appartenenti a parti diverse del modello. Tra questi nodi viene creata un'asta invisibile. Le forze interne e i momenti sono regolati come per un'asta con l'inizio nel nodo originale e la fine nel nodo disaccoppiato.

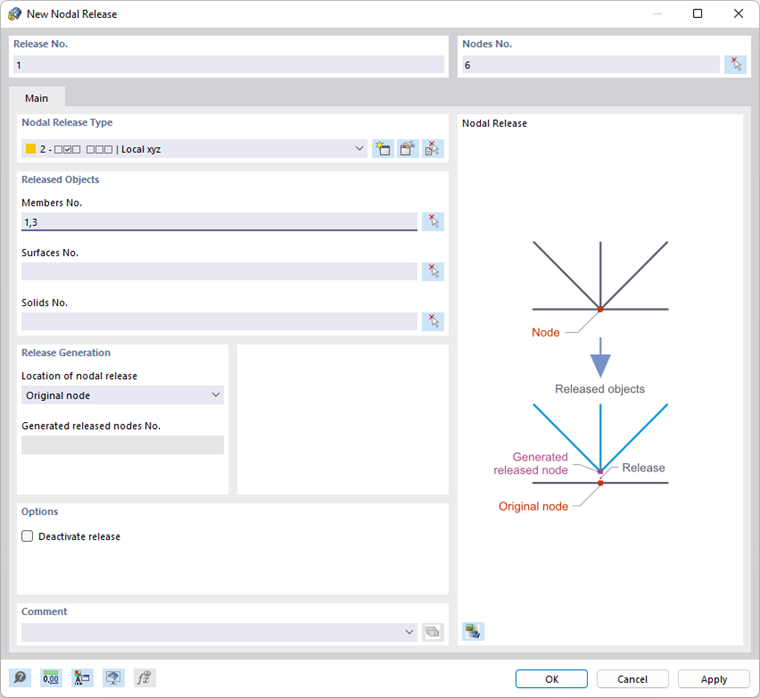

Tipo di svincolo nodale
Le proprietà dello svincolo sono descritte da una cerniera, che in linea di principio corrisponde a una cerniera dell'asta. Selezionare il tipo di svincolo nell'elenco o definire un nuovo tipo utilizzando il pulsante
. La finestra di dialogo corrispondente è descritta nel capitolo Tipi di svincolo nodale.
Oggetti svincolati
Specifica i numeri delle aste, delle superfici e dei solidi che sono disaccoppiati nel nodo. È possibile utilizzare il pulsante
per definire gli oggetti graficamente nella finestra di lavoro.
Generazione svincolo
Come accennato in precedenza, RFEM crea una copia del nodo. Nell'elenco, selezionare se posizionare lo svincolo (cerniera) sul 'nodo originale' o sul 'nodo svincolato'. L'impostazione specifica con quale parte del modello la cerniera si sta deformando, influenzando così i risultati.
Opzioni
Con la casella di controllo 'Disattiva svincolo' è possibile annullare il disaccoppiamento sul nodo per determinate analisi senza eliminare lo svincolo nodale stesso.
Esempio

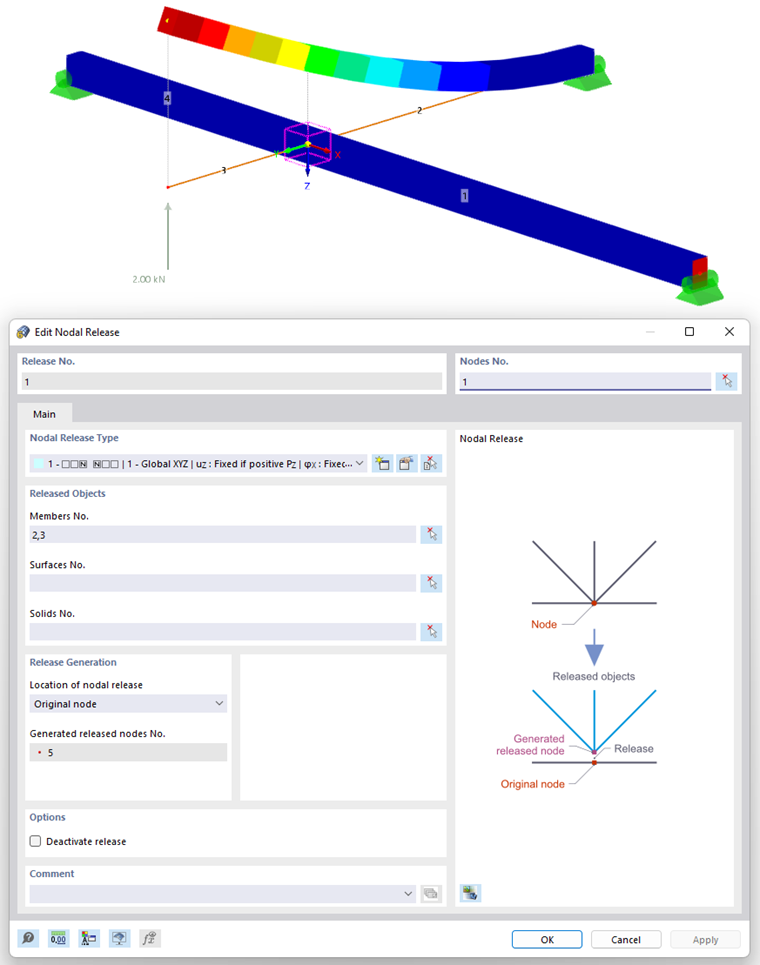

Uno sbalzo giace liberamente su una trave emergente. Nel caso di carichi in sollevamento, le aste sono disaccoppiate sul nodo se è disponibile un tipo di svincolo nodale sotto forma di svincolo a taglio per la direzione uZ con un effetto non lineare. Inoltre, è abilitata la rotazione intorno all'asse X, che agisce anche in modo non lineare.
