Struttura

Regola l'angolo

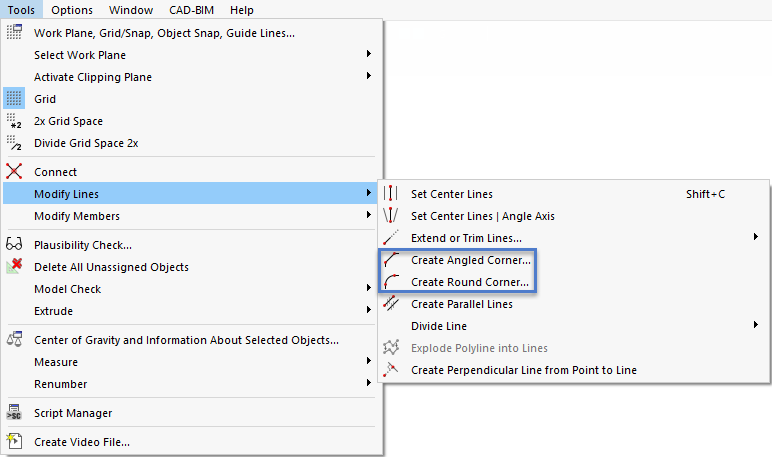

Gli angoli nei modelli di superficie possono portare a effetti di singolarità. RFEM offre due funzioni con le quali è possibile regolare gli angoli utilizzando bordi smussati o raccordi. Sono disponibili nel menu StrumentiModifica linee. In alternativa, è possibile utilizzare il pulsante Crea angolo smussato o Crea spigolo arrotondato nella barra degli strumenti CAD (vedere l'immagine Strumenti di modellazione ).

Suggerimento

Non è necessario selezionare le linee prima di chiamare le funzioni.

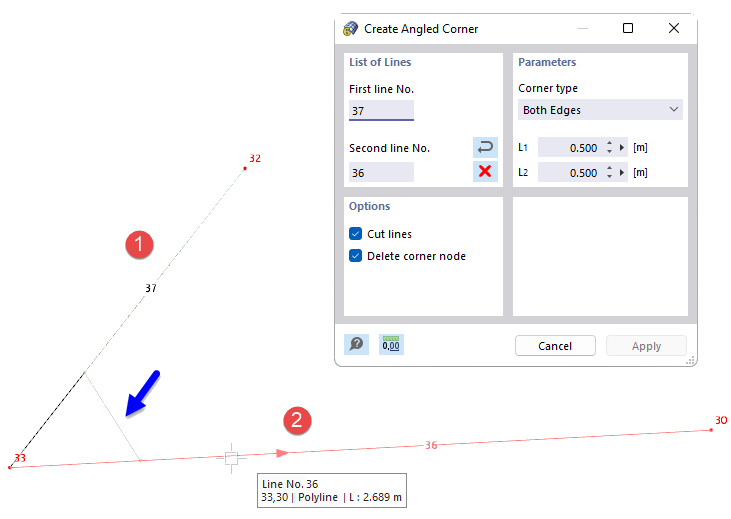

Crea angolo smussato

La funzione Crea spigolo angolato crea una nuova linea nell'area dell'angolo, tagliando il bordo in corrispondenza del nodo dell'angolo.

Elenco di linee

Selezionare le linee una dopo l'altra nella finestra di lavoro facendo clic con il mouse o inserire i numeri delle linee. È possibile utilizzare il pulsante Inverti per modificare l'ordine dei numeri delle linee. Il pulsante Eliminazione elimina i numeri di linea.

Suggerimento

Prima di fare clic sulla seconda riga, impostare i 'Parametri' e le 'Opzioni'. È possibile controllare la nuova linea nell'anteprima (vedi immagine sopra).

Parametri

Nell'elenco a discesa sono disponibili due tipi di spigoli per creare lo smusso:

  • Entrambi i bordi: La prima linea è accorciata della lunghezza L1, la seconda linea della lunghezza L2.
  • Bordo e angolo: La prima linea è accorciata della lunghezza L1. È collegato alla seconda linea dall'angolo α. L'angolo si riferisce ad un sistema di coordinate che è orientato in senso orario.

Opzioni

Se la casella di controllo 'Taglia linee' è selezionata, le lunghezze sporgenti delle linee originali saranno eliminate all'interno dell'area d'angolo dopo la creazione dello smusso.

L'opzione 'Elimina nodo d'angolo' rimuove anche il nodo nell'intersezione originale.

Info

Puoi anche creare smussi per linee che non sono collegate tra loro ma si intersecano nelle loro estensioni.

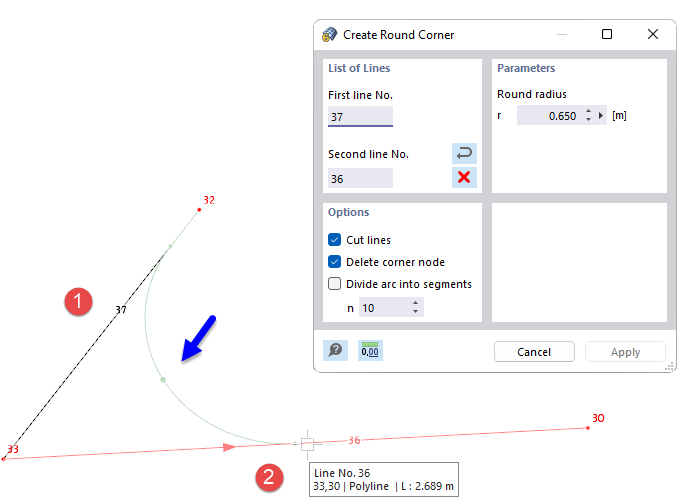

Crea spigolo arrotondato

La funzione Crea spigolo arrotondato crea un nuovo arco all'intersezione di due linee e arrotonda l'area dell'angolo.

Elenco di linee

Selezionare le linee una dopo l'altra nella finestra di lavoro facendo clic con il mouse o inserire i numeri delle linee. È possibile utilizzare il pulsante Inverti per modificare l'ordine dei numeri delle linee. Il pulsante Eliminazione elimina i numeri di linea.

Suggerimento

Prima di fare clic sulla seconda riga, impostare i 'Parametri' e le 'Opzioni'. È possibile controllare la nuova linea nell'anteprima (vedi immagine sopra).

Parametri

Specificare il raggio del raccordo r dell'arco da creare tra le linee.

Opzioni

Se la casella di controllo 'Taglia linee' è selezionata, le lunghezze sporgenti delle linee originali saranno eliminate all'interno dell'area d'angolo dopo la creazione del raccordo.

L'opzione 'Elimina nodo d'angolo' rimuove anche il nodo nell'intersezione originale.

Con la casella di controllo 'Dividi arco in segmenti', è possibile dividere l'arco in un numero corrispondente (n) di segmenti dritti.
