Seleziona il modello, carica o guida gli oggetti che desideri ruotare. Quindi fare clic sul pulsante
(vedere immagine # extbookmark manual|image027068|Strumenti di modellazione #). Nella finestra di dialogo 'Ruota', specificare se gli oggetti devono essere copiati durante la rotazione e definire i parametri.
Principale
La scheda Principale gestisce i parametri di base per gli oggetti in rotazione.
Copia
Se non è stato impostato alcun segno di spunta nella casella di controllo 'Crea copia', gli oggetti selezionati saranno ruotati. Se si desidera creare una o più copie, selezionare la casella di controllo. Quindi, inserire il 'Numero di passaggi' che descrive la quantità di copie.
Parametri di rotazione
Inserire lAngolo di rotazione' Φ. L'angolo si riferisce ad un sistema di coordinate che è orientato in senso orario. Quando si creano più copie, la casella di controllo 'Totale' controlla se l'angolo viene applicato tra le singole copie o tra l'originale e l'ultima copia.
Definisce il 'Sistema di coordinate' in cui gli oggetti devono essere ruotati. È possibile selezionare un Sistema di coordinate definito dall'utente dall'elenco o crearne uno nuovo utilizzando il pulsante
.
Nell'elenco 'Asse di rotazione attraverso', ci sono due opzioni per definire l'asse di rotazione:
- Punto e asse parallelo: L'asse di rotazione corre parallelo ad un asse del sistema di coordinate specificato. Selezionare lAsse' nell'elenco a destra e inserire il 'Punto P' che si trova sull'asse di rotazione.
- 2 punti: L'asse giace in un punto qualsiasi dello spazio. Inserire le coordinate per il 'Punto P1' e il 'Punto P2' per definire l'asse di rotazione. Utilizzare il pulsante
per definire graficamente i punti.
Numerazione e opzioni
La scheda Numerazione e opzioni viene visualizzata solo durante la copia. Qui puoi influenzare la numerazione di nuovi oggetti ed eseguire impostazioni utili per la copia.
Le funzioni di questo registro sono descritte nel capitolo # extbookmark manuale|numerazioneAndOptionsTab|Spostamento e copia # descritti. Inoltre, sono disponibili due caselle di controllo che interessano specificamente la rotazione.
La casella di controllo 'Ruota sistemi di coordinate locali di linee/aste' è particolarmente importante durante la rotazione di linee verticali e di aste. L'impostazione controlla se gli assi sono anche ruotati o riallineati, tenendo conto delle specifiche generali (vedere il Sezione ).

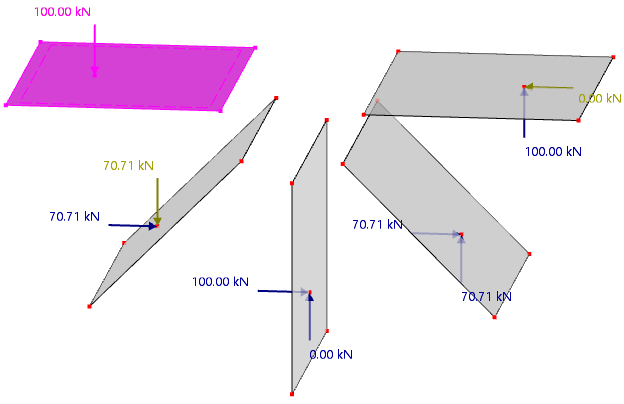

Se è selezionatala casella di controllo 'Regola il carico' della 'Carichi nodali', la direzione dei carichi dei nodi definiti nel sistema di coordinate globali sarà modificata durante la copia. RFEM converte i carichi nella nuova posizione allo stesso modo dei carichi concentrati locali. Se la casella di controllo non è selezionata, viene mantenuta la direzione del carico globale.
Rotazioni dell'incremento
La scheda Rotazioni step viene visualizzata se sono specificate almeno due copie e la casella di controllo 'Rotazioni step differenti' nella scheda Numerazione e opzioni è selezionata.
Nella tabella, è possibile definire individualmente gli angoli della 'Rotazione' tra le copie.
Collegamenti degli step
La scheda Link step è visualizzata se la casella di controllo 'Link step' è selezionata nella scheda [[ Le funzioni si trovano nel capitolo # extbookmark manuale|stepLinksTab|Spostamento e copia # descritti.
