Durante la modellazione, è possibile definire una linea perpendicolare da un nodo o da qualsiasi punto a una linea. È possibile accedere a questa funzione nel menu Strumenti → Modifica linee → Crea linea perpendicolare da punto a linea (vedi immagine
Strumenti di modellazione
). In alternativa, è possibile utilizzare il pulsante
nella barra degli strumenti CAD.

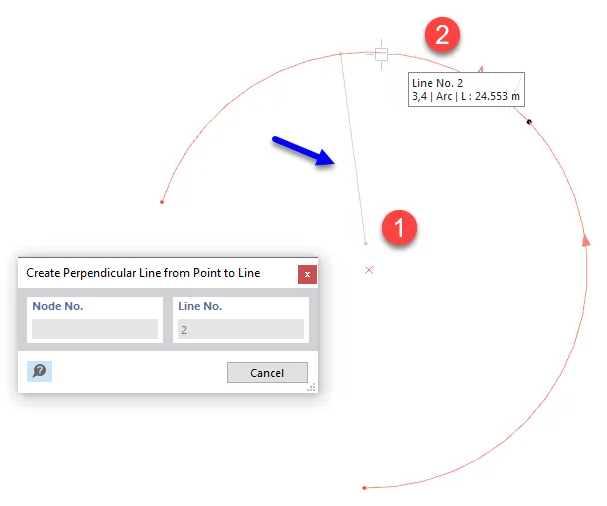

Fare clic sul nodo o su qualsiasi punto nella finestra di lavoro. Non appena si sposta il puntatore del mouse su una linea, è possibile vedere la perpendicolare a questa linea in un'anteprima. Se sono possibili più linee perpendicolari, come per un arco, la perpendicolare viene creata sul punto della linea selezionata più vicino al puntatore del mouse.
