Struttura

Solidi di contatto

Un solido di contatto consente di controllare le forze che vengono trasferite tra superfici parallele e il modo in cui ciò accade.

Tipo di contatto

In questa sezione di dialogo, è possibile definire le forze trasferite tra i solidi.

Nell'elenco 'Contatto perpendicolare alle superfici', è possibile selezionare le seguenti opzioni:

  • Trasferimento totale delle forze
  • rottura a trazione
  • Rottura per compressione

In questo modo è possibile controllare, ad esempio, che un piatto d'estremità trasferisca solo forze di compressione e che le forze di trazione siano assorbite dagli elementi dell'asta.

I criteri di rottura per compressione o trazione sono presi in considerazione nel calcolo tramite le deformazioni dei nodi della mesh EF solida.

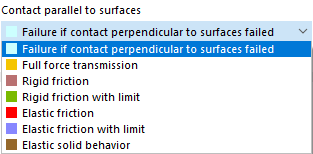

Il 'Contatto parallelo alle superfici' può essere definito indipendentemente dalle proprietà di contatto che agiscono perpendicolarmente alle due superfici di contatto. Le seguenti opzioni sono disponibili per la selezione nell'elenco:

I criteri di contatto hanno il seguente significato:

Contatto Grafico Descrizione dell'opera
Rottura se il contatto perpendicolare alle superfici giunge a rottura
03
Se il solido di contatto sotto trazione o compressione si rompe, non vengono trasmesse forze di taglio.
Trasferimento totale delle forze
03
Tutte le forze di taglio sono trasmesse.
Attrito rigido
05
L'attrito rigido è immediatamente efficace. La tensione tangenziale dipende dalla tensione normale. È necessario specificare il 'Coefficiente di attrito' μ.
Attrito rigido con limite
06
Non appena viene raggiunta la 'tensione limite' τmax, la tensione non aumenta più aumentando la deformazione, ma rimane costante.
Attrito elastico
07
L'attrito mostra un comportamento elastico in cui la forza di taglio aumenta proporzionalmente alla deformazione. Non vi è alcun limite per lo spostamento generalizzato. Immettere la 'rigidità a taglio' C (la forza per spostare un'area di 1 m2 per 1 m) e il 'coefficiente di attrito' μ come parametri.
Attrito elastico con limite
08
La forza di taglio aumenta proporzionalmente alla deformazione fino al raggiungimento della tensione di taglio ammissibile. Quindi rimane costante. Immettere la 'rigidità a taglio' C e la 'tensione limite' τmax come parametri.
Comportamento elastico del solido
09
Le proprietà della trasmissione elastica a taglio possono essere descritte dal parametro 'Stiffness a taglio' C.

Parametri contatto

In questa sezione di dialogo, inserire i parametri necessari per il trasferimento delle forze di contatto parallele alle superfici. I parametri dei contatti sono illustrati nella tabella sopra.
