Struttura

Database delle sezioni

Molte sezioni trasversali sono memorizzate in un database.

Apertura della libreria

È possibile accedere alla libreria nella sezione di dialogo 'Nome' utilizzando il pulsante libreria (vedi immagine Nuova sezione ).

La libreria è divisa in sezioni che includono vari tipi di sezioni trasversali. Trova la categoria della sezione trasversale pertinente e fai clic sul pulsante con il simbolo corrispondente.

Sezioni trasversali normalizzate

Per le sezioni trasversali della categoria 'Standardizzata', si apre un'altra finestra di dialogo in cui è possibile selezionare la sezione trasversale.

È possibile utilizzare i seguenti strumenti per selezionare la sezione trasversale:

  • Riduci i dati offerti selezionando i criteri appropriati nella sezione 'Filtro' a sinistra.
  • Utilizza la ricerca del testo completo nella parte inferiore del campo 'Cerca'.

Se si desidera selezionare un diverso tipo di sezione trasversale, è possibile tornare alla panoramica con il pulsante Indietro .

Filtro

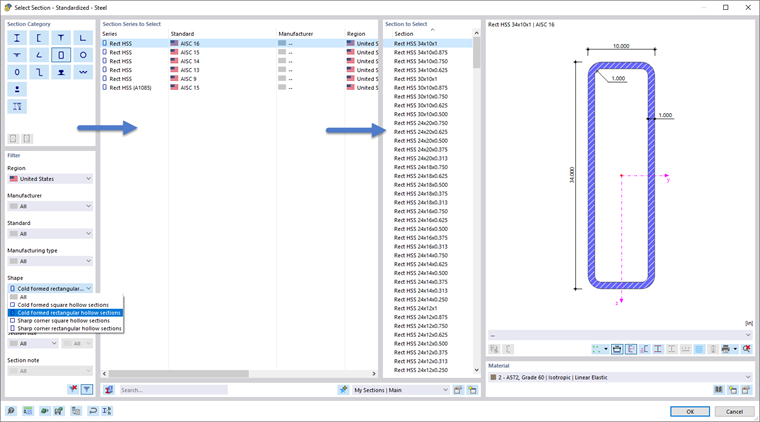

La sezione Filtro offre varie opzioni di selezione. È possibile filtrare le sezioni trasversali in base a determinati criteri, riducendo così i dati offerti (vedere l'immagine Selezione della sezione cava rettangolare).

Suggerimento

Utilizzare il pulsante Filtro nella parte inferiore della sezione per controllare se vengono visualizzate anche le sezioni trasversali delle norme che non sono più valide.

Serie di sezioni da selezionare

Nella sezione centrale, si definisce la serie di sezioni trasversali in cui è archiviato il materiale. Le serie sono ordinate per norma, produttore, regione e tipo di produzione. È possibile controllare l'ordinamento facendo clic sulle intestazioni delle colonne.

Utilizzare il pulsante Informazioni sulla sezione nella parte inferiore della sezione per verificare le proprietà della sezione trasversale selezionata.

Sezione da selezionare

Nella sezione a destra, è possibile selezionare la sezione da utilizzare nel modello.

Fare clic su OK o utilizzare il tasto Invio per trasferire la sezione trasversale selezionata nella finestra di dialogo 'Nuova sezione'.

Sezioni composte

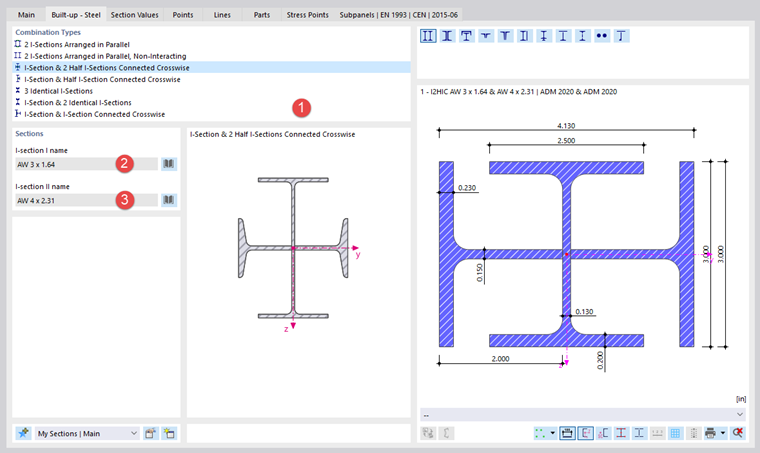

In questa sezione della finestra, è possibile combinare le sezioni trasversali normalizzate con il controllo dei parametri. Si torna alla finestra di dialogo 'Nuova sezione trasversale', che ora mostra una scheda aggiuntiva.

Nella sezione 'Tipi di combinazione', definire come sono disposte le sezioni trasversali (1). Nella sezione di dialogo 'Sezioni', è possibile selezionare le sezioni trasversali pertinenti nella libreria una per una utilizzando il pulsante libreria (2) (3).

Sezioni trasversali a parete sottile e massicce

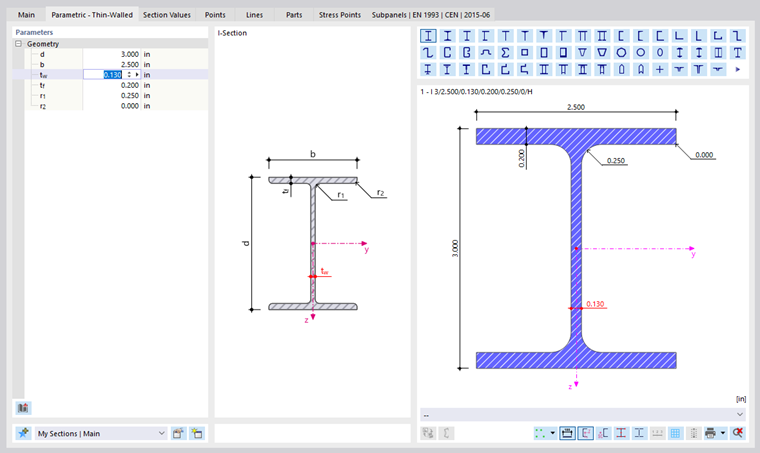

Quando si seleziona un tipo di sezione trasversale in parete sottile o massiccia nella libreria, è possibile definirne i parametri geometrici nella finestra di dialogo Nuova sezione'. Per questo è disponibile una scheda aggiuntiva.

Suggerimento

Per le sezioni trasversali in parete sottile è possibile preimpostare le dimensioni di una determinata sezione laminata con il pulsante Preimpostazione della sezione laminata .

Sezioni preferite

È possibile salvare le sezioni trasversali utilizzate di frequente come Preferiti principali. Sono quindi disponibili come sezioni trasversali preferite ("preferiti") in altri progetti.

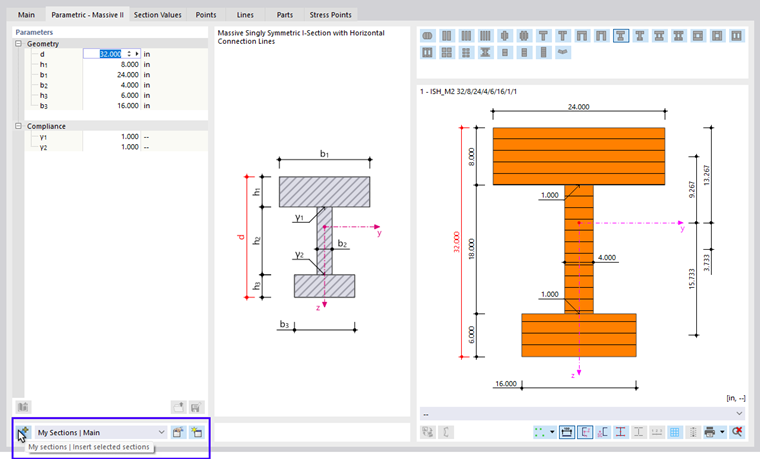

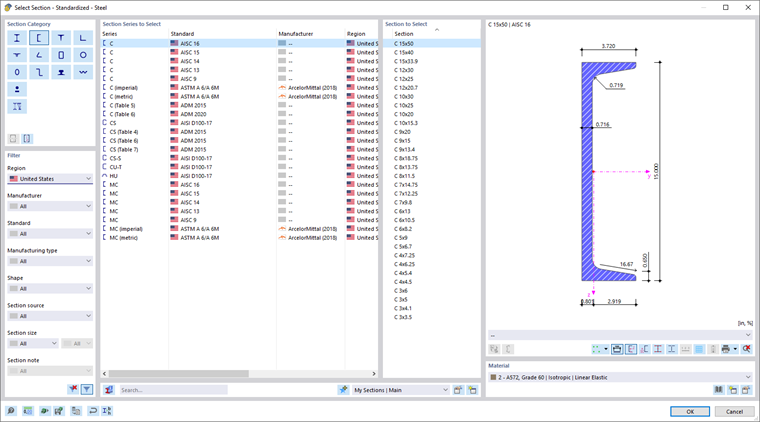

Per salvare la sezione trasversale corrente come preferita, fare clic sul pulsante Nuovo preferito nella parte inferiore della libreria dopo aver definito la sezione o i parametri di definizione. In questo modo, la sezione trasversale è memorizzata in 'My Sections | Categoria principale'.

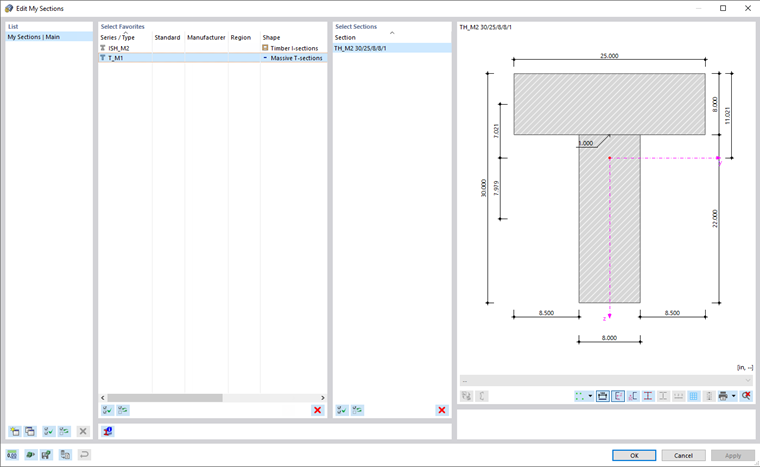

Utilizzare il pulsante Modifica per controllare le sezioni trasversali preferite. Le sezioni trasversali salvate come preferite sono elencate e ordinate per tipo di sezione nella finestra di dialogo 'Modifica elenco preferiti'.

Utilizzare il pulsante Nuovo per creare una nuova categoria nell'elenco delle sezioni trasversali preferite.

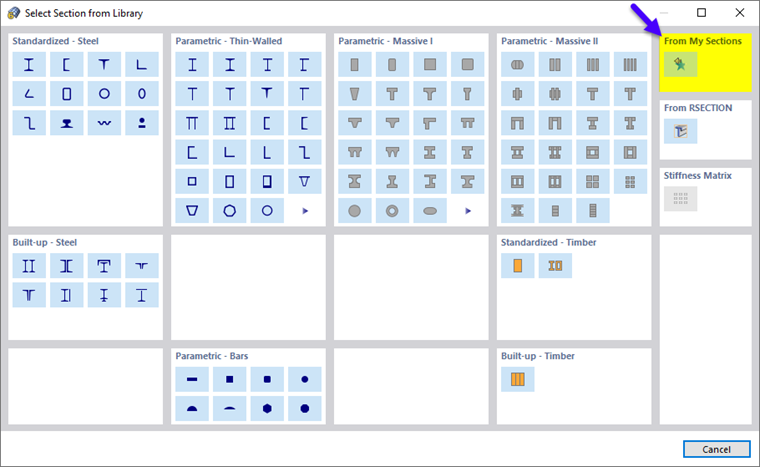

Per importare una sezione trasversale preferita dalla libreria, fare clic sul pulsante Preferito nella sezione di dialogo 'Da elenco preferiti'.

Sezioni trasversali di RSECTION

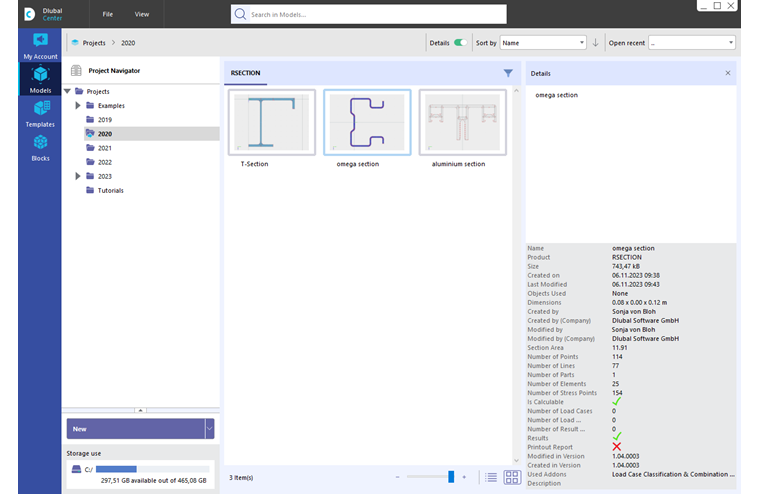

È anche possibile importare le sezioni trasversali definite dall'utente in RFEM che è stato creato nel programma RSECTION. Per fare ciò, fare clic sul pulsante Selezione della sezione RSECTION nella sezione 'Da RSECTION'. Apparirà il messaggio "Seleziona sezione in Dlubal Center"; si aprirà Dlubal Center. Quindi, selezionare la sezione trasversale RSECTION.

Per importare la sezione trasversale, devono essere soddisfatte determinate condizioni di licenza. Nella sezione trasversale di RSECTION, sono memorizzate quali licenze erano disponibili in RSECTION quando la sezione trasversale è stata salvata. Si applicano le seguenti norme:

  • Non è necessario salvare una sezione trasversale di RSECTION con i risultati per utilizzarla in RFEM.
  • Quando un utente con licenza RSECTION ha creato una sezione trasversale e l'ha salvata in RSECTION, altri utenti possono importare questa sezione trasversale in RFEM, eseguire un'analisi statica e progettare in un add-on di verifica come Verifica acciaio o alluminio anche se non 't ho una licenza per RSECTION.
  • Le sezioni trasversali di RSECTION, la cui verifica negli add-on Verifica acciaio o Verifica alluminio richiede la considerazione della sezione trasversale efficace, devono essere progettate anche in RSECTION con una licenza attiva per Sezioni efficaci.
