Nel menu Strumenti → Modifica linee, sono disponibili due funzioni di modifica per creare linee centrali tra linee parallele o non parallele (vedi immagine
Strumenti di modellazione
). In alternativa, è possibile utilizzare il pulsante elenco
o
nella barra degli strumenti CAD.
Impostazione di una linea centrale tra i punti centrali

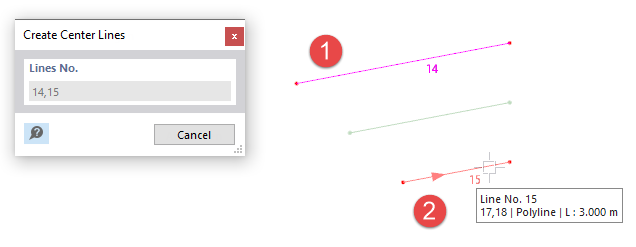

La funzione Imposta linee centrali crea una linea nel mezzo tra due linee. Seleziona queste linee una dopo l'altra facendo clic con il mouse nella finestra di lavoro. Non appena si sposta il puntatore sulla seconda linea, è possibile vedere la linea centrale in un'anteprima.

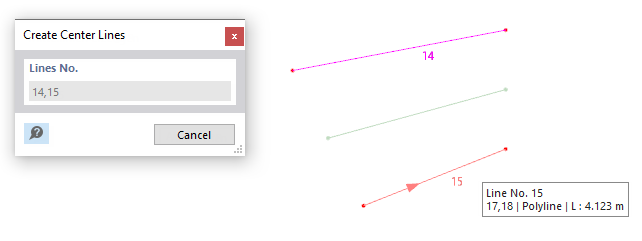

Se le linee sono parallele, la linea centrale viene creata tra le linee e la lunghezza viene modificata. Se le linee non sono parallele, la linea centrale è determinata dai punti centrali tra i punti iniziale e finale delle linee.
Impostazione di una linea centrale per asse angolare

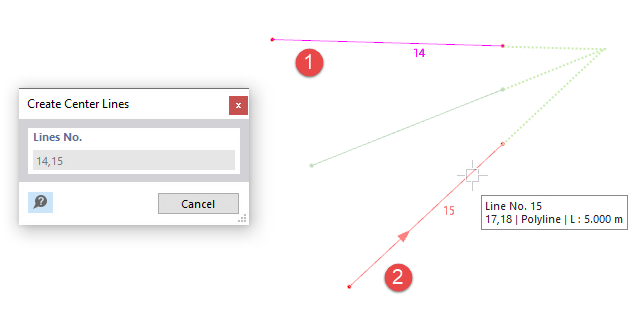

Utilizza Imposta linee centrali | Asse angolare per creare una linea centrale tra due linee che non sono parallele. A differenza della funzione Center Lines, la linea centrale si riferisce alla bisettrice dell'angolo che si trova all'intersezione di entrambe le linee. È aggiunto da linee tratteggiate nell'immagine seguente.
Se le linee sono parallele, la linea centrale viene creata al centro tra queste due linee.
