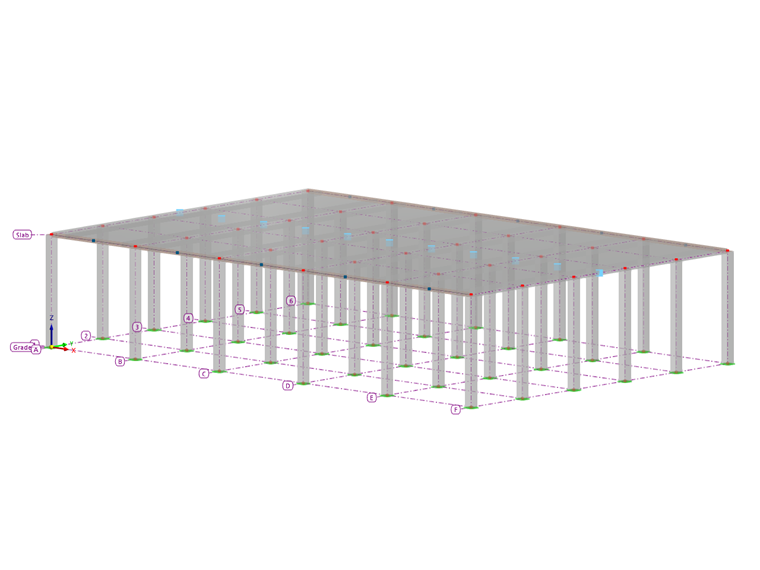

Assistant per le strisce di progetto semplificano il compito di creare Strisce di progetto per superfici basate su una griglia dell'edificio.
Base
Nella scheda Base si definiscono le condizioni al contorno per la generazione delle strisce di progetto.
Parametri
L'assistente genera strisce di progetto per le superfici di una griglia dell'edificio. Selezionare la griglia dell'edificio appropriata dalla lista Griglia dell'edificio o definire una nuova griglia dell'edificio tramite il pulsante
. Con il pulsante
è possibile modificare la griglia selezionata, e con il pulsante
selezionare graficamente la griglia nell'area di lavoro.
Definire il 'Piano della griglia dell'edificio' rilevante per le strisce di progetto. Le strisce possono essere generate solo su un piano. Questo piano si riferisce alla griglia dell'edificio precedentemente selezionata.
Indicare la 'Direzione principale dell'armatura'. Le opzioni della lista sono adattate al piano predefinito della griglia dell'edificio. Ad esempio, se si stabilisce la direzione X, l'assistente genera le strisce di progetto parallele all'asse X (definizione della griglia dell'edificio). Le strisce di progetto generate riceveranno il suffisso "Principale". Se si desidera generare anche strisce di progetto nella 'Direzione secondaria dell'armatura', spuntare la casella di controllo. L'asse è impostato automaticamente. Queste strisce di progetto riceveranno la denominazione "Secondario".

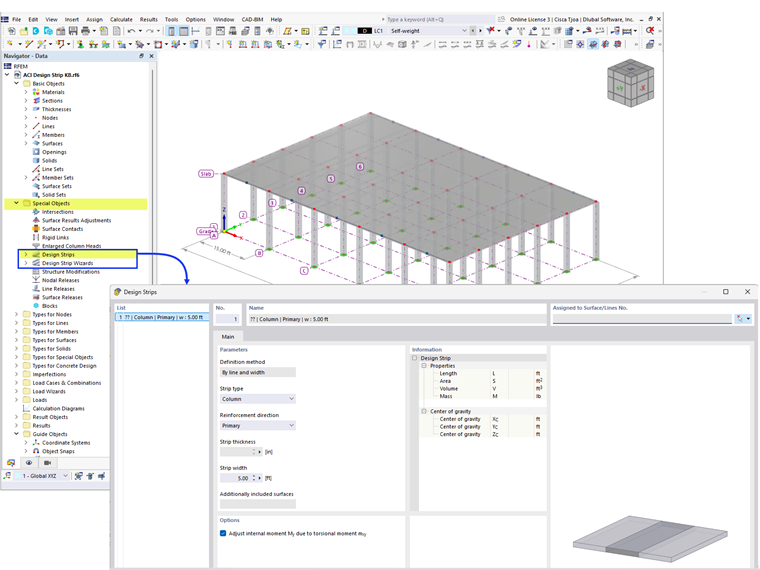

Con le caselle di controllo per 'Tipo di striscia generata' si può controllare se, oltre alle strisce di bordo lungo le linee di delimitazione delle superfici, debbano essere generate anche strisce per file di colonne e centri di campo (vedi capitolo Strisce di progetto).
Opzioni

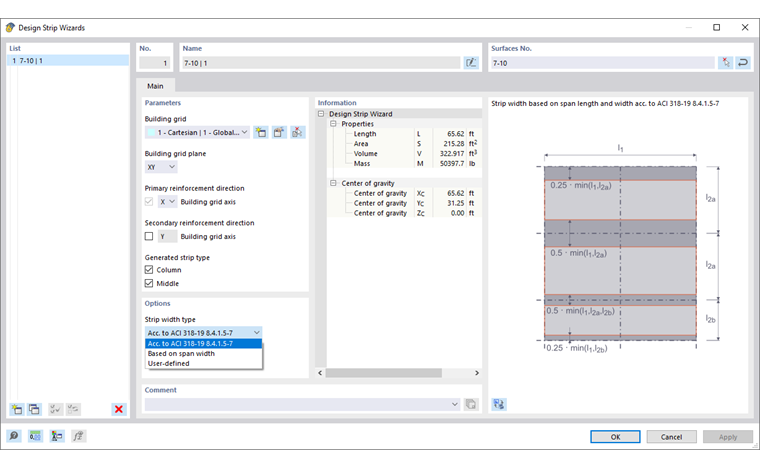

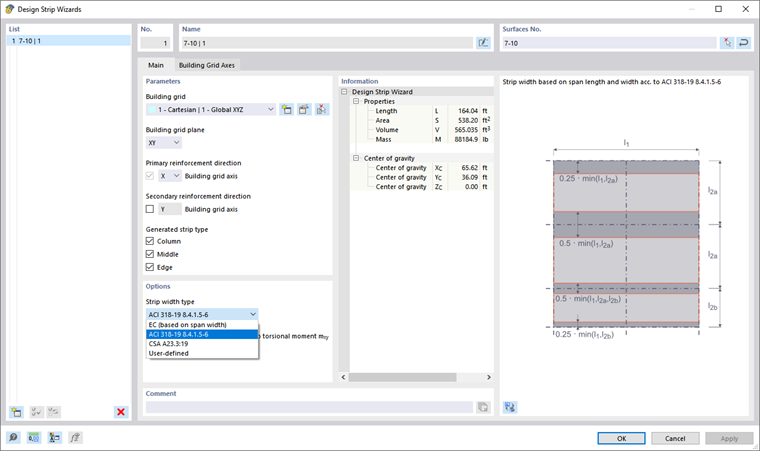

In questa sezione si deve definire il 'Tipo di larghezza della striscia' utilizzato nella generazione delle strisce di progetto. La lista offre le seguenti opzioni (vedi immagine Dialogo 'Assistant per le strisce di progetto'):
- EC (basato sulla larghezza del campo) – Strisce di bordo con 0.25 ℓ, strisce per colonne con 0.5 ℓ, strisce centrali di campo tra le strisce di bordo e per colonne
- ACI 318-19 8.4.1.5-6 – Raccomandazioni secondo ACI 318-19 [1]
- CSA A23.3:19 – Raccomandazioni secondo CSA A23 [2]
- Personalizzato – specifica manuale della larghezza delle strisce
Informazioni
In questa sezione, oltre alle proprietà geometriche delle strisce di progetto, vengono visualizzate informazioni su volume, massa e baricentro derivanti dalle proprietà dei materiali.

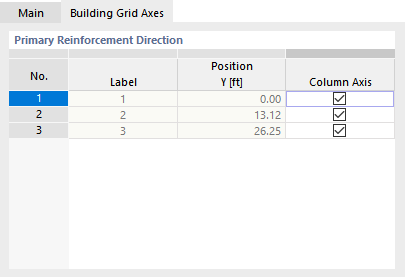

Assi della griglia dell'edificio
Nella scheda Assi della griglia dell'edificio vengono indicati gli assi definiti per la Griglia dell'edificio.
