Liniowe połączenia spawane są wymagane do analizy naprężeń spoin. W przypadku zdefiniowania spoiny dla linii w modelu powierzchniowym naprężenia dla tej spoiny są generowane za pomocą rozszerzenia -for-rfem-6/design/analiza-naprezeniowo-odksztalceniowa Analiza naprezeniowo-odksztalceniowa. W ten sposób otrzymuje się bezpośrednio naprężenia do obliczeń spoiny dla wybranego typu spoiny.
Główne
Im Register Basis definieren Sie den Schweißnahttyp und legen deren Parameter.
Kategorie

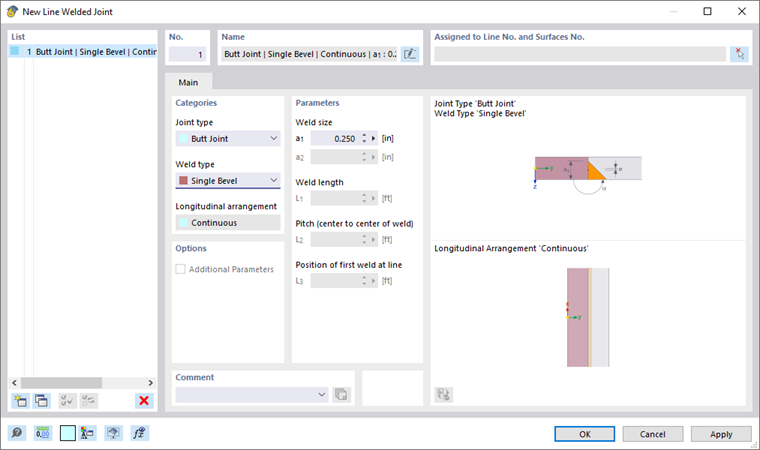

W tej sekcji okna dialogowego należy określić rodzaj spoiny. Typy wraz z parametrami są wyświetlane w grafice w oknie dialogowym.
Typ połączenia
Na liście do wyboru są następujące typy połączeń:
- połączenie stykowe
- Złącze narożne
- Złącze zakładkowe
- Złącze teowe
Typ spoiny
W zależności od typu połączenia lista zawiera różne opcje wykonania obliczeń spoin.
Rozmieszczenie spoin
Die Liste bietet zwei Auswahlmöglichkeiten zur Anordnung des Schweißnaht-Achsensystems:
- Odwróć normalną powierzchni (-z)
- Flächennormale (+z)
Damit können Sie steuern, ob die Schweißnaht an der Unterseite (+z) oder an der Oberseite (-z) der angeschlossenen Fläche angeordnet wird. Bei symmetrischen Schweißnahttypen wie einem T-Stoß mit Doppelkehlnaht spielt die Anordnung keine Rolle.
Rozmieszczenie podłużne
Linienschweißverbindungen können 'Kontinuierlich' oder "Unterbrochen" über die Linienlänge angeordnet werden. In letzterem Fall sind die Längsabmessungen der Schweißnahtsegmente und der Unterbrechungen sowie gegebenenfalls der Abstand des ersten Schweißnahtsegments vom Linienanfang anzugeben.
Parametry
W tej sekcji okna dialogowego należy wprowadzić 'Rozmiar spoiny', aby określić grubość spoiny. 'Długość spoiny' program przejmuje z długości linii.
Przypisane do linii nr i powierzchni nr
Legen Sie die Linie und die Fläche fest, an der die Schweißnaht angeordnet werden soll. Przycisk
können Sie die Objekte grafisch bestimmen.
Linienschweißnähte können nur Flächen mit einem der folgenden Materialtypen zugewiesen werden:
- Główne
- Stal
- Metal
- Aluminium
