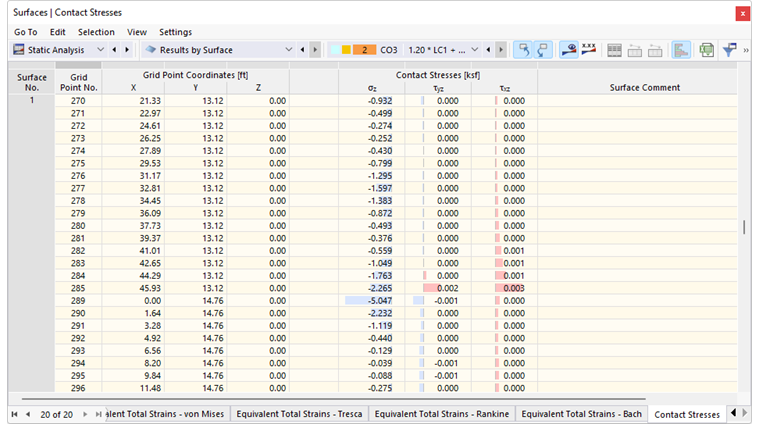

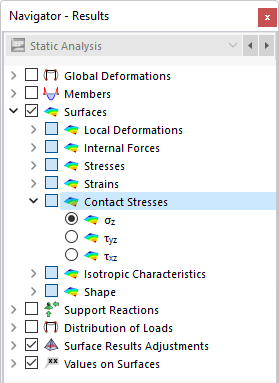

Per le superfici dotate di un vincolo esterno della superficie , è possibile visualizzare le 'Tensioni di contatto' nel navigatore e nella tabella. La tabella elenca le tensioni di contatto di ciascuna superficie secondo le specifiche fornite nel manuale # extbookmark |aDisplayTab|Gestore tabella dei risultati#.
Le tensioni di contatto hanno i seguenti significati:
| [F9]Z | Forza di contatto nel nodo EF in direzione z |
| [LinkToImage01] | Area di applicazione per il nodo EF |
| Fy | Forza di contatto nel nodo EF nella direzione y |
| [LinkToImage01] | Area di applicazione per il nodo EF |
| Fx | Forza di contatto nel nodo EF nella direzione x |
| [LinkToImage01] | Area di applicazione per il nodo EF |
La tabella elenca le tensioni come forze per unità di area che sono introdotte nella superficie di vincolo esterno. Pertanto, per quanto riguarda i segni, la tabella non mostra le forze di reazione o i momenti da parte del vincolo esterno. I segni derivano dalla direzione degli assi globali. Se l'asse della superficie locale z è diretto verso il basso, il caso di carico "peso proprio", ad esempio, risulta in una tensione positiva σz. Pertanto, i segni risultano dalla direzione dell'asse della superficie locale z.
Somma dei carichi e delle forze vincolari
Per i casi di carico e le combinazioni di carico, le somme di controllo Σ del carico e delle forze di vincolo sono indicate alla fine della tabella. Questo saldo mostrerà una differenza se il modello ha anche vincoli esterni dei nodi, vincoli esterni delle linee o vincoli esterni delle aste. Anche quelle forze di vincolo devono essere considerate nel bilancio generale.
