Struttura

Carichi liberi poligonali

Un carico poligonale libero agisce come un carico superficiale uniforme o linearmente variabile su una zona di una superficie a forma poligonale liberamente definibile.

Nell'elenco, selezionare il 'Caso di carico' a cui si desidera assegnare il carico.

Nella sezione di dialogo 'Assegna alle superfici', è possibile controllare l'effetto del carico poligonale. Sono disponibili diverse opzioni per la selezione nell'elenco (vedi l'immagine Nuovo carico libero poligonale):

  • "Vuoto": Il carico non agisce su nessuna superficie.
  • Tutti: Il carico viene applicato a tutte le superfici che sono tagliate perpendicolarmente al piano di proiezione, a partire dalla posizione del carico.
  • "Numero": Il carico agisce solo sulle superfici dei numeri specificati.

Categorie

Le seguenti opzioni sono disponibili per la selezione nell'elenco "Distribuzione del carico":

  • Uniforme: Il carico poligonale agisce con una grandezza costante.
  • Lineare: Il carico ha una grandezza linearmente variabile.
  • Lineare in X/Y/Z: Il carico ha una grandezza linearmente variabile nella direzione di un asse globale.

Lo schema di distribuzione del carico è illustrato nel grafico della finestra di dialogo superiore.

Se il carico dell'area poligonale non si riferisce al 'Sistema di coordinate' globale XYZ, è possibile selezionare un sistema di coordinate definito dall'utente o crearne uno nuovo.

Nell'elenco 'Proiezione del carico', selezionare su quale dei piani globali (XY, YZ o XZ) si desidera proiettare il carico. A partire dai punti Load Location, RFEM "progetta" alcune linee rette perpendicolari a questo piano di proiezione. I punti di definizione del carico poligonale risultano dai punti di intersezione di queste linee rette con le superfici.

Info

Il piano di proiezione non deve essere perpendicolare a nessuna superficie su cui agisce il carico.

Selezionare la 'Direzione del carico' dall'elenco per definire l'effetto del carico. A seconda del sistema di coordinate, gli assi della superficie locale x, y, z, gli assi globali X, Y, Z o gli assi definiti dall'utente U, V, W sono disponibili per la selezione.

Posizione del carico

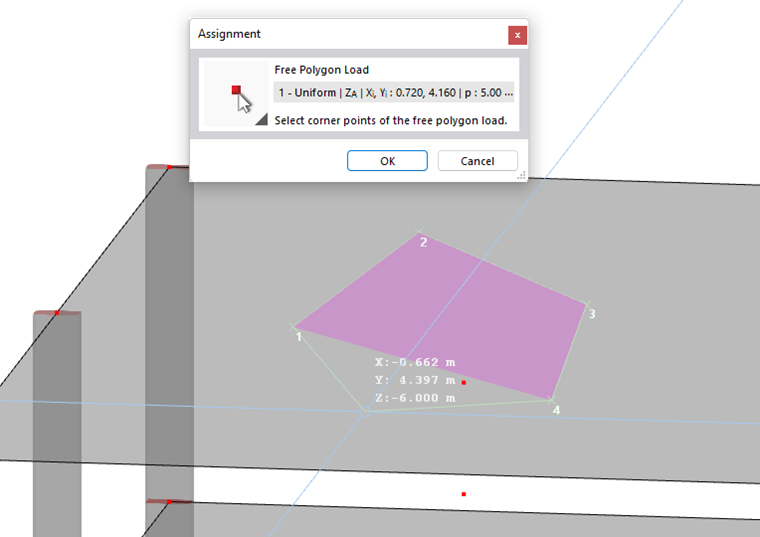

È possibile inserire le coordinate del punto d'angolo del carico nella tabella o importarle da un foglio di calcolo Excel con il pulsante Importazione di file Excel . In alternativa, è possibile definire graficamente la catena poligonale con il pulsante Seleziona Individualmente .

Dopo aver selezionato l'ultimo punto, chiudere la finestra di dialogo 'Assegnazione' facendo clic su OK. Non è necessario chiudere il poligono.

Info

Se si applicano imperfezioni nella forma di un modello predeformato ( Deformazione statica o instabilità), è possibile che una parte del carico si trovi al di fuori dell'intervallo efficace definito e non sia presa in considerazione.

Parametri

Specifica lEntità del carico' della forza.

Per un carico linearmente variabile, inserire due valori di carico; per un carico che è linearmente variabile in X/Y/Z, inserire tre valori di carico con i numeri dei punti corrispondenti del carico poligonale. È possibile definire i punti graficamente con il pulsante Seleziona Individualmente .

Regione di azione del carico

Come descritto sopra, il carico agisce sulle superfici che sono tagliate perpendicolarmente al piano di proiezione, a partire dalla posizione del carico. Se è stata selezionata l'opzione 'Tutto' nella sezione di dialogo assegnato alle superfici, è possibile limitare l'effetto del carico mediante criteri geometrici.

Per impostazione predefinita, il carico agisce indefinitamente nell'intervallo da -∞ a +∞. È possibile utilizzare le caselle di testo 'Da' e 'A' per ridurre l'effetto del carico in determinate zone.
