Le imperfezioni dell'asta offrono la possibilità di rappresentare gli effetti delle imperfezioni attraverso deformazioni sostitutive sotto forma di deviazioni iniziali e curvature preliminari delle aste. Vengono considerate nel calcolo attraverso carichi sostitutivi equivalenti.
Categorie
Le imperfezioni dell'asta possono essere modellate in vari modi. Le impostazioni nella sezione 'Categorie' controllano quali informazioni devono essere definite nella sezione 'Parametri'.
Tipo di imperfezione
Selezionare nella lista il tipo di imperfezione.

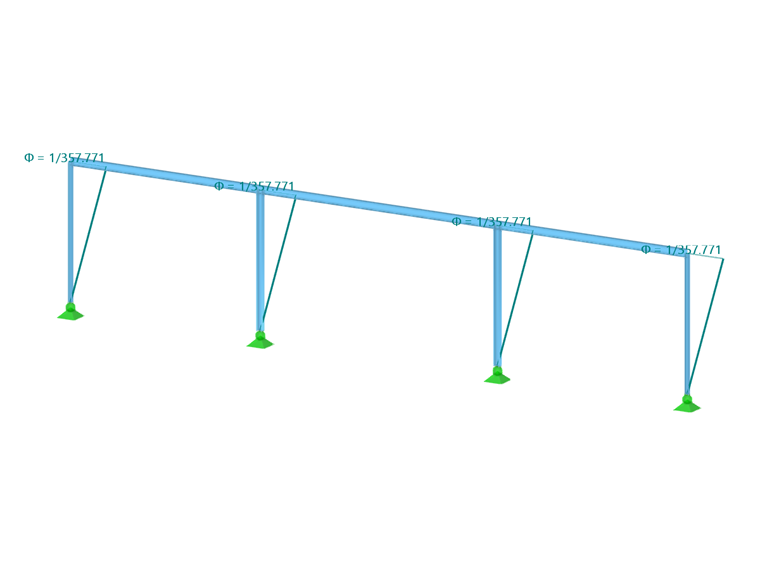

Una 'rotazione iniziale' rappresenta la deviazione iniziale, una 'curvatura preliminare' rappresenta l'entità di una deformazione iniziale dell'asta. L'opzione 'Curvatura preliminare e criterio' offre la possibilità di definire la curvatura preliminare in funzione della deviazione. In base alla selezione e al Tipo di definizione, è possibile impostare i valori delle deviazioni o delle curvature nella sezione 'Parametri'.
Una curvatura preliminare viene rappresentata tramite il corso del carico normale sui nodi FE dell'asta.
Tipo di definizione

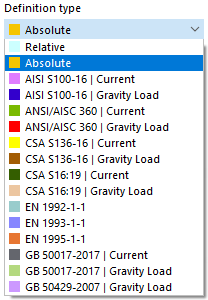

La lista offre diverse opzioni per impostare l'imperfezione in modo personalizzato o secondo le normative.
A seconda della selezione, è possibile definire i valori delle deviazioni o delle curvature nella sezione 'Parametri' attraverso valori relativi (riferiti alla lunghezza dell'asta), valori assoluti o parametri specifici delle norme. Questa sezione si adatta dinamicamente al tipo di definizione e al tipo di imperfezione. Nella grafica del dialogo sono illustrati i tipi e i parametri.
Sistema di coordinate
È possibile fare riferimento alla direzione dell'imperfezione ai seguenti sistemi di coordinate della sezione trasversale dell'asta:
- Assi locali xyz: assi di input della sezione, che nei profili simmetrici corrispondono agli assi principali
- Assi principali xuv: assi principali della sezione
Direzione dell'imperfezione
Determinare nella lista in quale direzione assiale agisce l'imperfezione.
.png)
Parametri
In questa sezione è possibile impostare i valori delle rotazioni iniziali e delle curvature preliminari. I campi di input sono allineati al tipo di imperfezione e al Tipo di definizione. L'immagine Nuova imperfezione dell'asta mostra i parametri generali per l'input relativo di una deviazione.

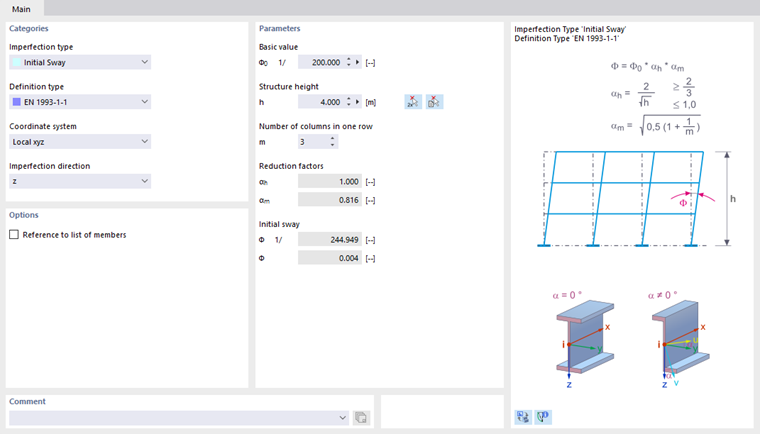

Nel tipo di definizione EN 1993-1-1 devono essere specificati i parametri mostrati nell'immagine seguente.
Dalle specifiche vengono determinati i fattori di riduzione e le rotazioni iniziali in conformità alle norme. Se la linea di instabilità di un'asta non è conosciuta (ad esempio, in quanto vi è una sezione composta), la linea di instabilità d viene considerata come il valore più sfavorevole.

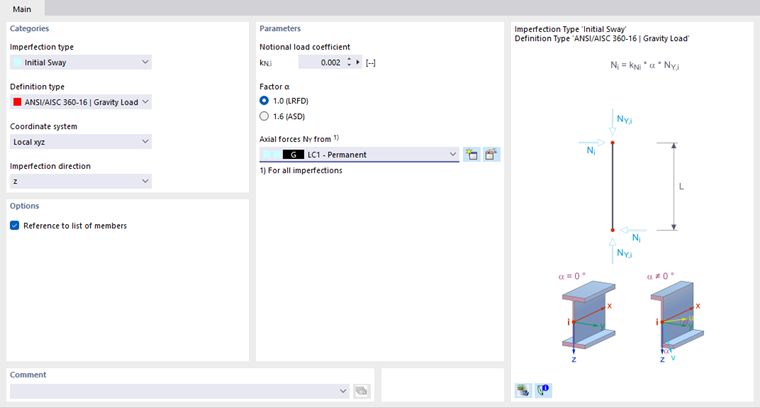

Se sono stati specificati i parametri per il tipo di definizione ANSI/AISC 360-16 | Carico di peso, questi devono essere specificati come mostrato nell'immagine seguente.
Se è stato impostato il tipo di imperfezione Curvatura preliminare e criterio, è possibile selezionare il 'Criterio di attivazione' da una lista.
La curvatura preliminare può essere effettiva in qualsiasi momento, a partire da un certo grado di snellezza secondo la normativa o a partire da un numero di identificazione dell'asta definito dall'utente.
Opzioni

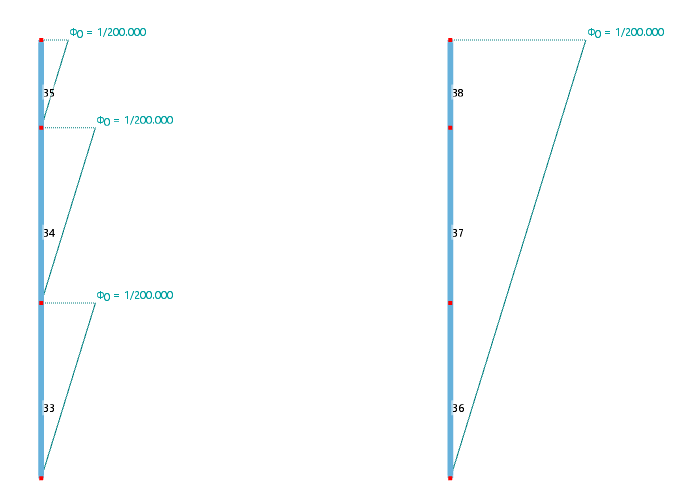

Il campo di controllo 'Riferimento all'elenco delle aste' controlla se l'imperfezione agisce separatamente su ogni asta o come un tutto su tutte le aste a cui si assegna l'imperfezione. Gli approcci sono confrontati nell'immagine seguente.
Il campo di controllo 'Riferimento alle estremità dell'asta' mostra effetto solo se l'imperfezione non viene applicata per l'intera lunghezza dell'asta (vedi paragrafo seguente). In tal caso, è possibile impostare le distanze A e B con riferimento alle estremità dell'asta nella sezione 'Parametri'.

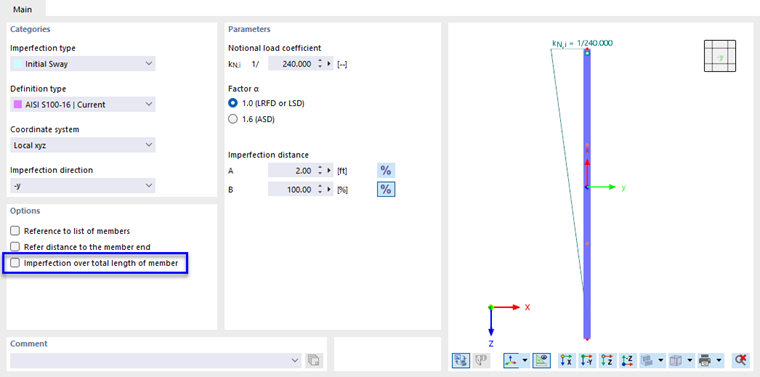

Nella maggior parte dei casi, l'imperfezione agisce 'per l'intera lunghezza dell'asta'. Se si disabilita il campo di controllo, è possibile definire le distanze dell'imperfezione nella sezione 'Parametri'. La distanza A descrive la distanza d'inizio dell'imperfezione, la distanza B descrive la distanza di fine dell'imperfezione. Entrambe le distanze si riferiscono all'inizio dell'asta.
Con il pulsante
è possibile alternare tra l'input relativo e assoluto delle distanze.
