Copiare reazioni vincolari

Questo assistente di carico consente di importare le reazioni vincolari di linee e nodi di un altro modello e applicarle come carichi. In questo modo, i modelli possono essere collegati digitalmente come statica di posizionamento. I modelli collegati vengono gestiti nel registro delle informazioni di base del modello alla voce Modelli dipendenti.

@image043304@

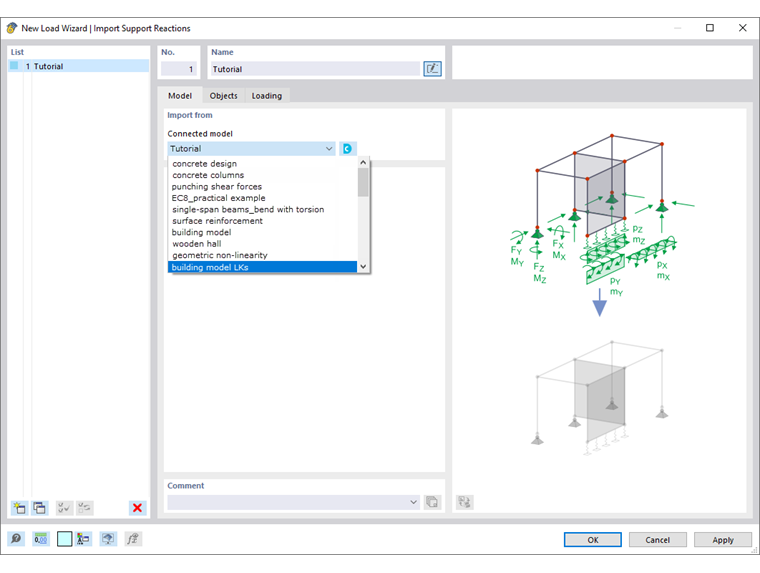

Finestra di dialogo "Creazione guidata di un nuovo carico | Importa reazioni vincolari"

Modello

Nel registro Modello, si specifica il modello di cui importare le reazioni vincolari. Questo "modello sorgente" è indicato nell'assistente di carico come 'Modello collegato'. Da considerare:

• Il modello corrente e il modello collegato devono trovarsi nello stesso progetto .
• I due modelli devono avere ID di modello diversi (vedere Capitolo Parametri del modello ).
• Il modello collegato non deve essere aperto.
• Il modello collegato deve essere salvato con i risultati. In caso contrario, non è possibile importare le reazioni vincolari.

Selezionare il "modello sorgente" nella lista 'Modello collegato' (vedi immagine Nuovo assistente di carico | Importa reazioni vincolari). È possibile effettuare la selezione anche nel Dlubal Center utilizzando il pulsante .

@objectsTab@

Oggetti

Nel registro Oggetti, si assegnano le reazioni vincolari del modello collegato ai nodi e alle linee del modello corrente.

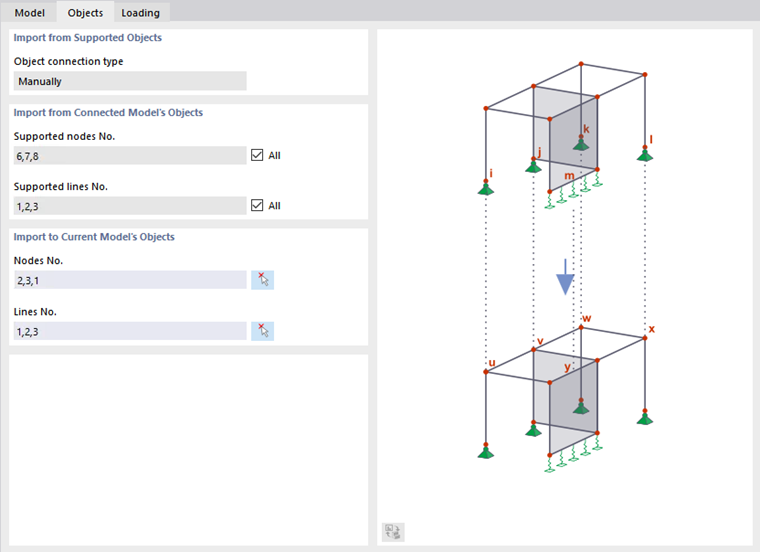

Selezione di oggetti (linee e nodi)

Importa dagli oggetti vincolati

Nella lista sono disponibili due opzioni per importare le reazioni vincolari come carichi:

• Manuale: I nodi e le linee o aste devono essere definiti manualmente nella sezione Importa negli oggetti del modello corrente.
• Carichi liberi: Le forze e i momenti vincolari del modello collegato vengono applicati come Carichi concentrati liberi o come Carichi lineari liberi. È necessario indicare nella sezione Importa negli oggetti del modello corrente le superfici su cui questi carichi agiscono.

Trasferimento delle reazioni vincolari ai carichi liberi in RFEM

Importa dagli oggetti del modello collegato

Di default, vengono considerati per l'importazione tutti gli oggetti del modello collegato con reazioni vincolari. Se si desidera considerare solo specifici oggetti, deselezionare la casella di controllo 'Tutti'. Si possono quindi inserire i numeri di nodi e linee vincolati del modello sorgente.

@define-objects@

Importa negli oggetti del modello corrente

Indicare i numeri dei nodi e delle linee su cui dovranno agire le reazioni del modello collegato. Con il pulsante , è possibile selezionare anche gli oggetti nella finestra di lavoro. Se si importano le reazioni vincolari come carichi liberi, indicare i numeri delle superfici bersaglio.

@loadingTab@

Caricamento

Il registro Caricamento gestisce l'assegnazione dei carichi nei casi di carico del modello collegato e del modello corrente.

@image043333@

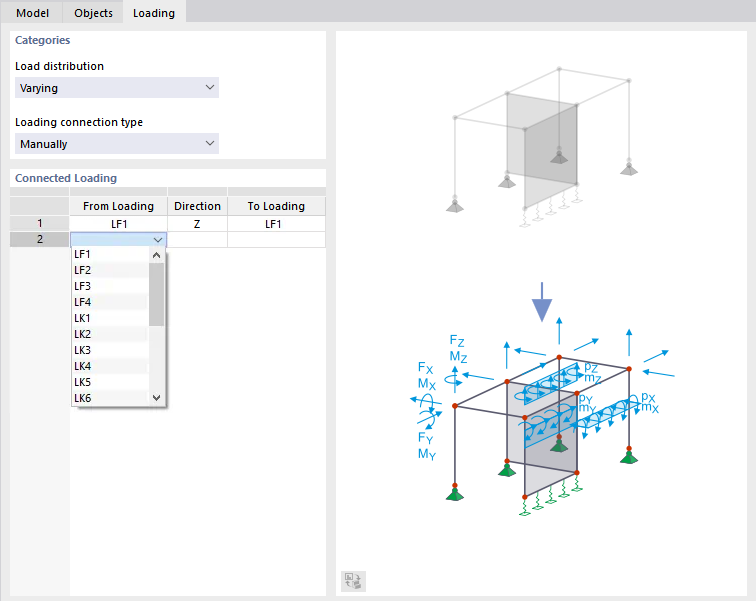

Seleziona carico connesso

Categorie

Nella lista 'Distribuzione del carico' ci sono due possibilità:

• Costante - Totale: Le reazioni vincolari di un vincolo lineare vengono importate come carico lineare con andamento costante, che rappresenta il valore medio della reazione del vincolo.
• Variabile: La reazione vincolare viene applicata come carico lineare con distribuzione del carico variabile rispecchiando l'andamento reale.

Il 'Tipo di connessione del carico' regola come sono collegati i casi di carico tra i due modelli. La lista contiene due voci:

• Manuale: È possibile impostare nella sezione 'Carico collegato' come i casi di carico del modello collegato devono essere collegati a quelli del modello corrente (vedere immagine Seleziona carico collegato).
• Automatico: Il programma associa le reazioni vincolari del modello collegato ai numeri di casi di carico corrispondenti del modello corrente per ciascun caso di carico.

Carico collegato

Con il tipo di connessione del carico 'Manuale', è possibile specificare individualmente come collegare i casi di carico del modello collegato a quelli del modello corrente: Selezionare i numeri dei casi di carico rilevanti dalle liste delle colonne 'Da carico' e 'A carico' (vedere immagine Seleziona carico collegato). Nell'assegnazione automatica queste opzioni di scelta non sono disponibili. RFEM associa le reazioni vincolari numericamente ai corrispondenti casi di carico.

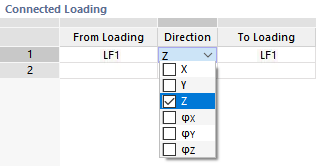

Nella lista 'Direzione' si può decidere quali componenti delle reazioni vincolari considerare durante l'importazione. Sono disponibili sia forze che momenti.

Imposta la direzione per i componenti.

Carichi generati

Quando si importano reazioni vincolari, è possibile conservare i carichi – come avviene generalmente per i carichi generati – o suddividerli in singoli carichi. Questa possibilità è descritta nel capitolo Assistenti di carico. Per le reazioni vincolari, è possibile scegliere anche se mantenere il collegamento con il modello sorgente. Nel menu contestuale dell'assistente di carico, sono disponibili due opzioni per questo.

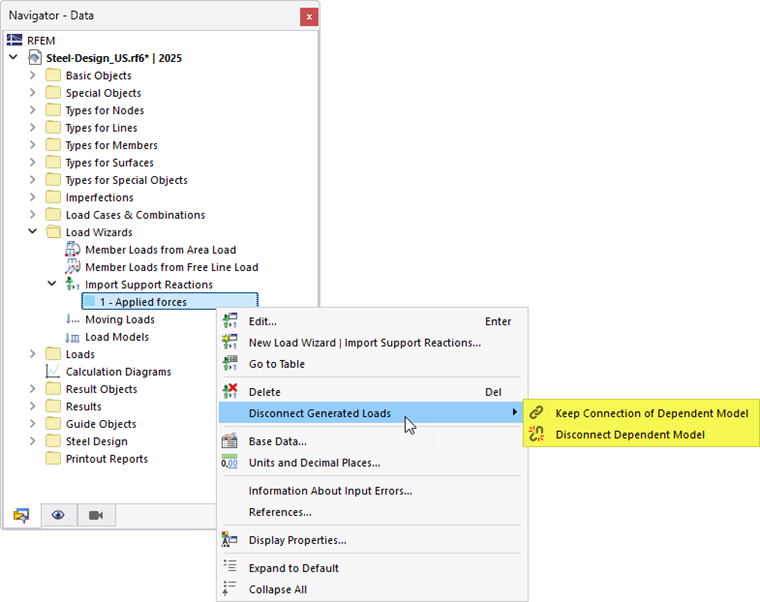

Opzioni durante la separazione dei carichi generati

Se si desidera rompere completamente il collegamento, usare l'opzione Disconnetti modello dipendente. Ciò disabiliterà la casella di controllo 'Importa reazione vincolare' nella finestra di dialogo di modifica del carico (vedere ad esempio il capitolo Carichi nodali).
