Carichi della neve

Questo assistente carico facilita il compito di applicare i carichi di neve sugli elementi lineari e sulle superfici del modello in conformità alle normative.

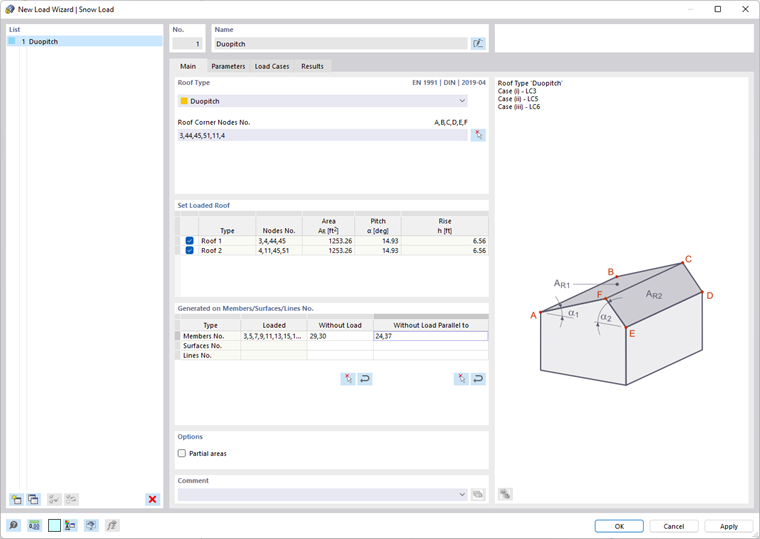

Finestra di dialogo "Nuovo assistente carico | Carico neve"

Base

La sezione Base gestisce i parametri geometrici del tetto.

Tipo di Tetto

Nell'elenco sono disponibili due forme base di tetto:

• Tetto piano/monopendio
• Tetto a falda inclinata

Definire il contorno del piano del tetto cliccando i nodi d'angolo della/e superficie/i nell'ordine corretto nella finestra di lavoro. Utilizzare il pulsante .

Definizione dei nodi del piano del tetto

Definire il tetto caricato

La tabella fornisce una panoramica delle proprietà della/e superficie/i del tetto. Per un tetto a falda inclinata, sono specificate le due metà del tetto. Se necessario, è possibile escludere un lato del tetto dall'assegnazione dei carichi utilizzando le caselle di controllo.

Generato su elementi lineari/superfici/linee N.

Questa sezione elenca gli elementi lineari, le superfici e le linee che ricevono una quota parte del carico di neve. Le voci nella colonna 'Caricato' sono disponibili non appena il carico di neve è generato dai dati completi utilizzando il pulsante .

Per escludere determinati elementi lineari, superfici o linee dal trasferimento dei carichi, cliccare un campo nella colonna 'Senza carico'. Usare il pulsante per selezionare nella finestra di lavoro gli oggetti che devono rimanere non caricati, come ad esempio i tiranti o le travi secondarie. È anche possibile selezionare un elemento lineare o una linea di esempio che corrisponda parallelamente agli elementi lineari o linee non caricati, evitando così di dover selezionare gli oggetti uno per uno.

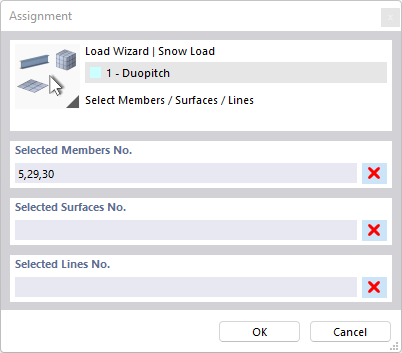

Definizione di aste scaricate

Opzioni

Con il campo di controllo 'Zone parziali', è possibile generare carichi per specifici settori del perimetro dell'edificio. Il carico di neve è applicato solo agli elementi delle zone definite nel registro Zone parziali.

Zone parziali

Nel registro Zone parziali è possibile definire le aree della superficie del tetto su cui agisce il carico di neve. I carichi sono generati solo per gli elementi di queste zone parziali. Le altre zone non ricevono carichi di neve.

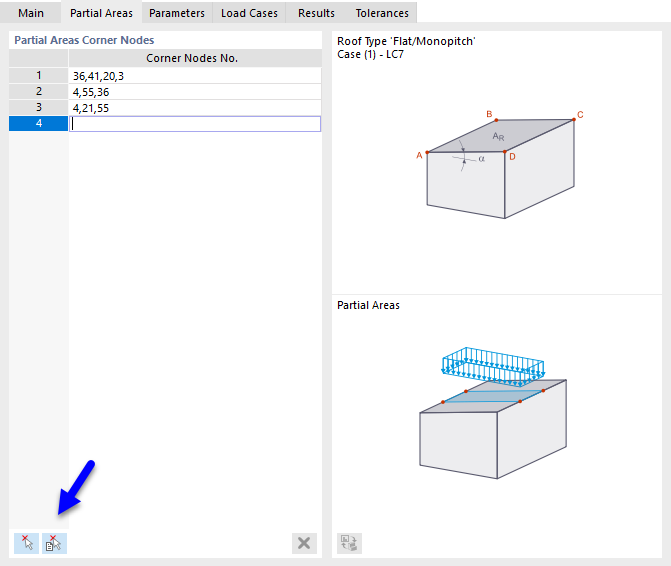

Definizione di aree parziali del carico della neve

Definire le zone parziali riga per riga immettendo i loro 'nodi d'angolo'. Utilizzando i due pulsanti alla fine della tabella, è possibile definire graficamente le zone parziali.

	Cliccare i nodi d'angolo di un'area nell'ordine corretto (vedi immagine Impostazione dei nodi).
	Cliccare le celle in sequenza (vedi immagine Selezionare le celle).

Parametri

Nel registro Parametri è possibile definire i parametri del carico e considerare condizioni al contorno speciali per la generazione.

Definizione dei parametri del carico da neve

Definizione

Se nel registro Parametri del modello è stato selezionato il luogo dalla mappa online, il tipo di definizione 'Mappa e parametri' sarà preimpostato. Il carico di neve sarà determinato automaticamente. Con il pulsante è possibile richiamare la mappa del carico di neve anche in questo registro.

Con il tipo di definizione 'Personalizzato', è possibile impostare manualmente la zona di carico di neve, l'altitudine e il valore del carico di neve caratteristico.

Parametri

Se la 'Zona di carico' non è inserita automaticamente, è possibile selezionarla dall'elenco. Le voci sono adattate alla norma definita nel registro Norme I nei dati base del modello.

Laltitudine' è generalmente preimpostata dai parametri del modello, ma può essere impostata manualmente e influisce sul valore caratteristico del carico di neve.

Carico di Neve

Il valore caratteristico del carico di neve s_k a terra presso l'edificio è preimpostato dai dati geografici. Se si desidera modificare il valore, selezionare la casella di controllo 'Definizione manuale del carico di neve'.

Coefficienti

Il 'Coefficiente ambientale' C_e indica la riduzione o l'aumento del carico di neve sul tetto dell'edificio. Raccomandazioni per diverse condizioni del terreno si trovano in EN 1991-1-3, Tabella 5.1.

Il coefficiente di temperatura C_t permette di considerare carichi di neve ridotti sui tetti con maggiore trasmissione del calore.

Distribuzione del Carico

Attualmente, è generato solo un carico trapezoidale sugli elementi lineari, che risulta dalle quote di carico.

Opzioni

Le caselle di controllo in questa sezione permettono di scegliere se considerare ulteriori carichi di neve come 'sporgenza della neve' al bordo inferiore del tetto o carichi su una 'griglia ferma neve' (solo per Eurocodice).

Selezionando la casella di controllo 'Blocca per nuovi oggetti', il carico di neve influisce solo sugli attuali elementi lineari, superfici o linee della/e superficie/i del tetto definiti nel registro 'Base'. Gli oggetti che vengono aggiunti in seguito in una superficie del tetto non riceveranno quote del carico di neve.

L'opzione 'Considera eccentricità dell'elemento lineare' controlla se il carico di neve agisce sugli elementi lineari nel piano senza considerare le eccentricità (impostazione predefinita). Se si attiva la casella di controllo, il carico non viene applicato su elementi lineari che presentano uno spostamento fuori dal piano.

Con la casella di controllo 'Considera distribuzione trasversale', è possibile controllare se il carico di neve agisce anche sugli elementi lineari inclinati che risultano da una definizione di sezione universale (impostazione predefinita). Se si attiva la casella di controllo, il carico di neve non viene applicato su elementi lineari nel piano del carico che presentano una sezione trasversale irregolare (vedi capitolo ).

Casi di carico

Il registro Casi di carico regola in quali casi di carico vengono memorizzati i carichi di neve.

Definizione dei casi di carico

Indicare nell'elenco i numeri dei casi di carico per la generazione dei carichi di neve. I casi di carico alternativi si creano quando vengono utilizzati carichi di neve aggiuntivi o coefficienti di forma per carichi di neve su tetti a falda inclinata (vedi EN 1991-1-3, Immagine 5.3). I casi di carico corrispondenti possono essere creati tramite il pulsante .

Risultati

Nel registro Risultati è disponibile una panoramica dei parametri per la generazione dei carichi di neve.

Carichi da neve generati

Nella tabella sono indicati il 'Coefficiente di forma' μ e il 'Carico di neve' s. Per un tetto a falda inclinata, è possibile controllare i valori per ciascun caso di carico e ciascun lato del tetto.

Tolleranze

Nel registro Tolleranze è possibile influenzare i criteri secondo cui gli elementi lineari e i nodi sono valutati come appartenenti a un piano o a una linea. I parametri sono descritti nel capitolo .
