Struttura

Box di ritaglio

Un box di ritaglio è un ritaglio cuboide per determinate aree del modello. Ti consente di concentrarti su oggetti specifici e nascondere le parti meno rilevanti del modello.

Suggerimento

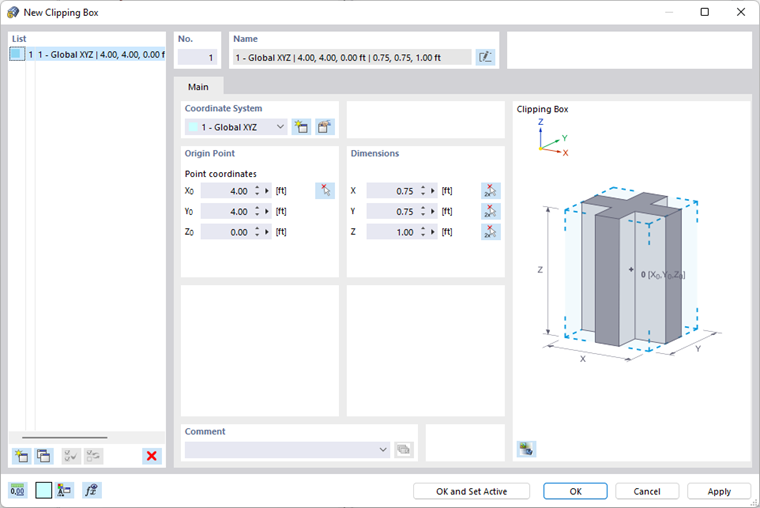

Utilizzare il pulsante Nuovo box di ritaglio nella barra degli strumenti CAD per definire rapidamente un nuovo box di ritaglio.

Sistema di coordinate

Definisce il sistema di coordinate a cui si riferisce il box di ritaglio. È possibile selezionare un Sistema di coordinate definito dall'utente dall'elenco o crearne uno nuovo utilizzando il pulsante Nuovo .

Punto di origine

Inserisci le 'Coordinate del punto' che rappresentano il centro del box di ritaglio. È anche possibile definire il punto graficamente utilizzando il pulsante Seleziona Individualmente .

Quotatura

La dimensione del cuboide è descritta dalle dimensioni che sono applicate simmetricamente dal centro in ciascuna delle tre direzioni. Per una disposizione asimmetrica, utilizzare il pulsante Selezione di due e selezionare due punti qualsiasi nella finestra di lavoro.

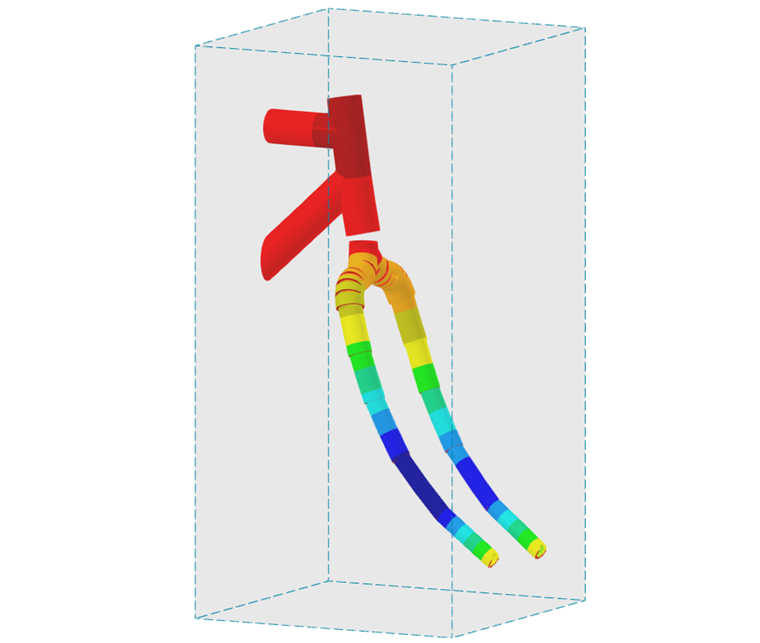

Nella finestra di lavoro, il box di ritaglio è racchiuso da un cuboide. Le parti che si trovano all'esterno sono tagliate.

Per attivare o disattivare una casella di ritaglio, utilizzare il menu di scelta rapida nel navigatore (vedere l'immagine Attivazione e disattivazione del piano di taglio ).
