Diagrammi di calcolo

Durante il calcolo, viene visualizzato un diagramma con l'andamento dello spostamento massimo (vedi immagine Avanzamento calcolo ). È possibile esaminare questo diagramma anche nel dettaglio dopo il calcolo. Inoltre, è possibile creare diagrammi di calcolo (DC) personalizzati, che riproducono il comportamento di convergenza in specifici nodi di aste, superfici o supporti. Utilizzare a questo scopo la categoria del navigatore Diagrammi di calcolo.

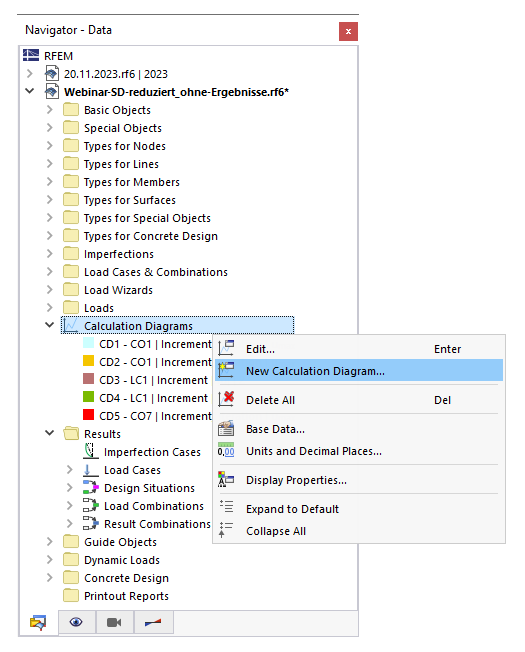

Navigatore categoria 'Diagrammi di calcolo'

Nella finestra di dialogo 'Nuovo diagramma di calcolo' è possibile definire i criteri validi per la rappresentazione dei risultati nel diagramma.

Finestra di dialogo "Nuovo diagramma di calcolo"

Dati principali

Se non sono ancora disponibili risultati, è disponibile solo la scheda Dati principali.

Tipo diagramma

Nell'elenco sono disponibili diversi tipi di diagramma:

• 2D | Dati principali: È possibile specificare individualmente quali risultati devono essere rappresentati sull'asse orizzontale e verticale del diagramma.
• 2D | Diagramma di convergenza: Il diagramma mostra come si sviluppa la deformazione massima durante il calcolo.
• 2D | Gruppo: Nel diagramma possono essere rappresentati i risultati di più diagrammi esistenti per gli stessi oggetti e gli stessi tipi di risultato.
• 2D | Diagramma di calcolo concatenato: È possibile rappresentare i risultati di un caso di carico iniziale e di un caso di carico finale, per analizzare, ad esempio, gli effetti di carichi e scarichi multipli (diagramma di isteresi).

Le ulteriori opzioni di input sono adattate al tipo di diagramma.

Origine

Nell'elenco è possibile selezionare il 'Tipo di analisi' ai cui risultati deve fare riferimento il diagramma. Se nei dati di base del modello non è attivo alcun modulo aggiuntivo di analisi, è disponibile solo lAnalisi strutturale'.

Definire il caso di carico o la combinazione di carico i cui risultati devono essere rappresentati nel diagramma. Le combinazioni di risultati e le situazioni di progetto non sono selezionabili, poiché il diagramma non può rappresentare risultati di inviluppo.

Asse orizzontale / Asse verticale

In queste due sezioni è possibile definire i criteri dei risultati validi per le ascisse e le ordinate. Le possibilità di selezione nell'elenco 'Tipo di risultato' dipendono dal Tipo diagramma.

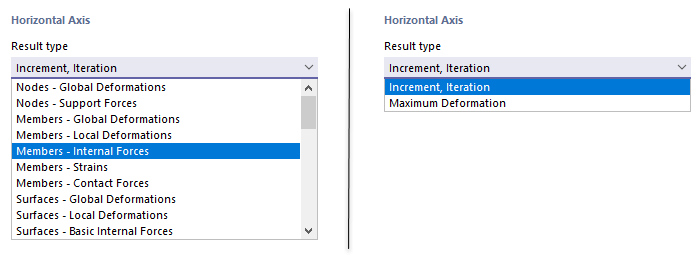

Tipi di risultati per '2D | Base '(sinistra) e' 2D | Diagramma di convergenza '(destra)

Definire il tipo di risultato per l'asse orizzontale. Di norma, questo è lIncremento'. All'asse verticale è quindi possibile assegnare una deformazione o una forza interna per un diagramma dati principali, o la deformazione massima per un diagramma di convergenza.

Per un diagramma dati principali, selezionare nell'elenco 'Valore' lo spostamento, la rotazione o il tipo di forza interna. Definire quindi lOggetto' il cui risultato deve apparire nel diagramma e specificare per quale 'Nodo' questo avviene.

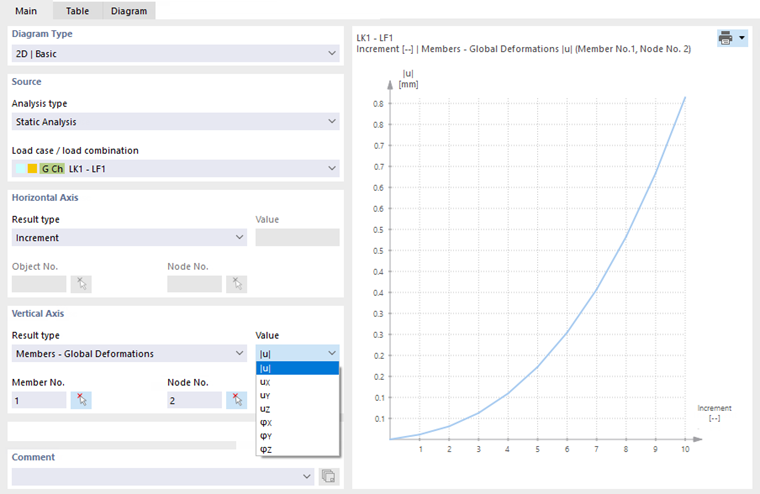

Definire i criteri per l'asse verticale

Per un diagramma di calcolo concatenato, è possibile definire i casi di carico o le combinazioni di carico per rappresentare il risultato complessivo di fasi costruttive o stati di carico, ad esempio per analizzare il comportamento di isteresi di un modello di materiale plastico.

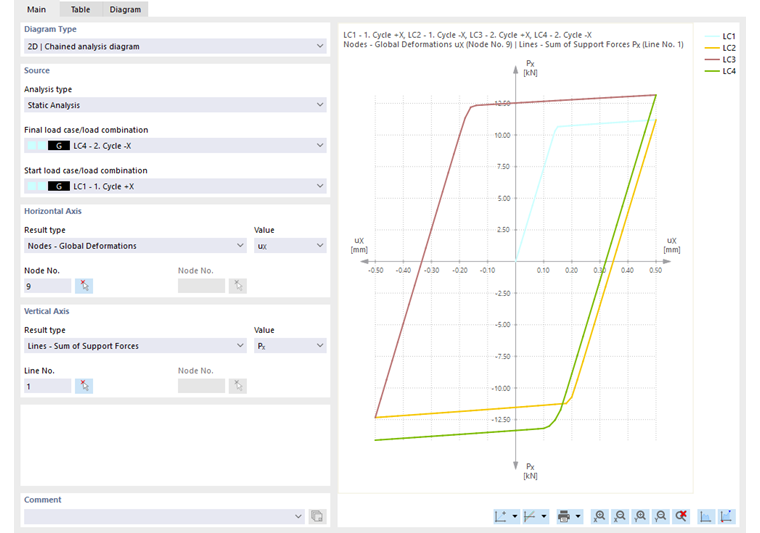

Diagramma di analisi concatenato per carico-scarico con proprietà dei materiali non lineari

Diagramma

Il diagramma viene visualizzato non appena sono disponibili i risultati del caso di carico o della combinazione di carico. Se si modifica un criterio, il grafico si aggiorna automaticamente. Nella scheda Diagramma è possibile esaminare il diagramma a schermo intero.

La barra verde sotto un diagramma di convergenza (vedi finestra di dialogo Nuovo diagramma di calcolo) corrisponde all'andamento della convergenza, come rappresentato nella finestra Avanzamento calcolo .

Informazione

Se il calcolo viene eseguito in più incrementi di carico, si consiglia di attivare nelle Impostazioni analisi strutturale l'opzione Salva risultati di tutti gli incrementi di carico: In questo modo, nel diagramma vengono rappresentati tutti i risultati, non solo quelli dell'incremento più alto.

I pulsanti sotto il diagramma hanno le seguenti funzioni:

Pulsante dell'elenco a discesa con opzioni	Pulsante elenco con opzioni per l'orientamento delle ascisse X e ordinate Y
Pulsante elenco con opzioni	Pulsante elenco con opzioni per la rappresentazione lineare o logaritmica dei valori X e Y
	Pulsante elenco con opzioni per la stampa del diagramma
	Aumenta la lunghezza dell'ascissa X
	Riduce la lunghezza dell'ascissa X
	Aumenta la lunghezza dell'ordinata Y
	Riduce la lunghezza dell'ordinata Y
	Mostra il diagramma con riempimento della curva
	Indica il valore massimo e minimo

Tabella

La scheda Tabella è disponibile non appena sono disponibili i risultati del caso di carico o della combinazione di carico.

Tabella con i valori dei risultati del diagramma di calcolo

Nella tabella sono elencati i valori calcolati nelle singole iterazioni e incrementi di carico. Come accennato in precedenza, per un calcolo incrementale, i risultati dei singoli incrementi di carico devono essere salvati.

I valori della riga selezionata sono contrassegnati a destra nel diagramma.

Diagramma

La scheda Diagramma è disponibile non appena sono disponibili i risultati del caso di carico o della combinazione di carico.

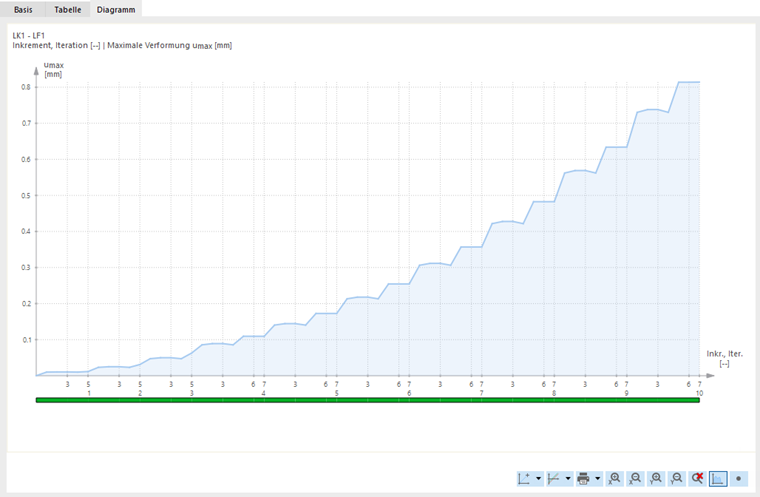

Diagramma di convergenza per il calcolo incrementale

Il diagramma è qui rappresentato a schermo intero. Ciò facilita l'analisi mirata.

Tramite il pulsante elenco sono disponibili varie opzioni per la documentazione del diagramma (vedi capitolo Grafici).

Informazione

È possibile analizzare i diagrammi anche nella tabella Diagrammi di calcolo , disponibile nella sottocategoria 'Riepilogo' dell'analisi strutturale.
