Struttura

Gestione relazioni di calcolo per la stampa

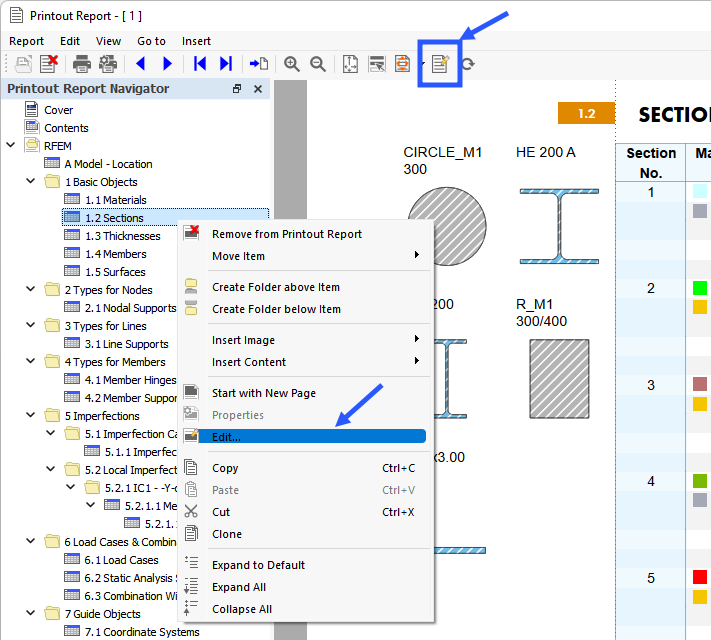

Le relazioni di calcolo con i rispettivi elementi contenuti sono gestite in un gestore. È possibile aprire il dialogo Gestore delle relazioni di calcolo dettagliate con una delle seguenti possibilità:

  • Opzione Modifica relazione di calcolo dettagliata nel menu contestuale di una relazione di calcolo nel Navigator - Dati
  • Funzione Modifica relazione di calcolo nel menu della relazione di calcolo Modifica
  • Pulsante Modifica relazione di calcolo nella barra degli strumenti della relazione di calcolo
  • Menu contestuale di una voce nel 'Navigator delle relazioni di calcolo'

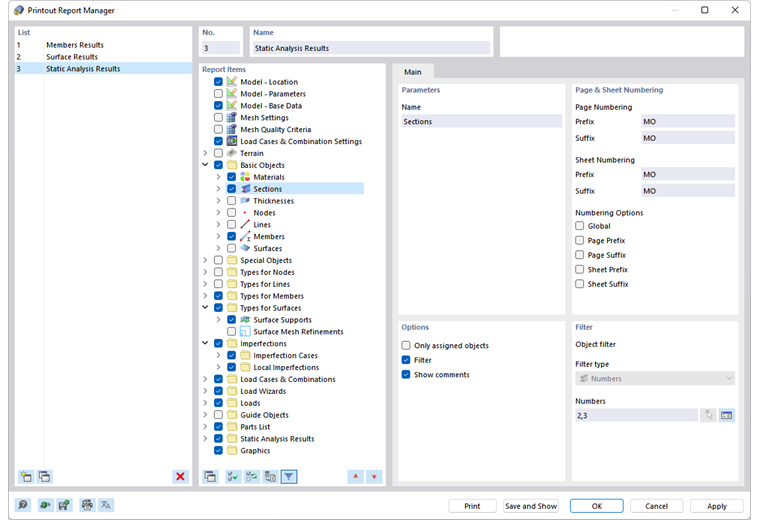

Appare il dialogo 'Gestore delle relazioni di calcolo dettagliate' con l'elenco di tutte le relazioni di calcolo e un albero dei capitoli.

Elenco

Selezionare nell'elenco la relazione di calcolo il cui contenuto si desidera adattare. Nella sezione 'Voci della relazione' è possibile definire nei dettagli gli elementi del documento.

Se si lavora con più relazioni di calcolo, si dovrebbe assegnare nella sezione 'Nome' una denominazione per ogni relazione di calcolo. In questo modo è possibile distinguere bene i documenti.

Per creare una nuova relazione di calcolo, utilizzare i pulsanti Nuovo o Copia alla fine dell'elenco.

È possibile leggere le voci della relazione da un template o salvare la selezione attuale come template. Queste funzioni sono descritte nel capitolo Modelli di relazione di calcolo.

Voci della relazione

I capitoli della relazione di calcolo sono elencati in un albero dei capitoli. In linea di principio corrispondono alle voci nel 'Navigator - Dati'. Se si attiva una casella di controllo, il capitolo corrispondente viene aggiunto al documento.

Alcuni capitoli contengono sottocategorie che è possibile attivare singolarmente per la relazione. Ad esempio, se si attiva sotto la voce 'Sezioni' l'opzione 'Proprietà delle sezioni', RFEM inserisce nella relazione di calcolo un sottocapitolo con le proprietà delle sezioni.

Nella cartella 'Grafiche' si trovano tutte le immagini stampate in questa directory (vedere immagine Selezione della directory della relazione di calcolo).

Suggerimento

Con il pulsante Ripristina valori predefiniti in basso nella sezione 'Voci della relazione' è possibile attivare le voci di una relazione standard.

Base

Nella scheda Base è possibile effettuare impostazioni specifiche per il capitolo selezionato nel navigator 'Voci della relazione'. Le possibilità disponibili sono adattate al capitolo.

Parametro

Il 'Nome' del capitolo corrisponde alla denominazione nel navigator 'Voci della relazione'. Se si modifica la denominazione, questa viene usata come intestazione del capitolo nel documento.

Numerazione pagine

Per impostazione predefinita, le pagine sono numerate in modo progressivo e gestite nella loro totalità come una 'pagina'. È possibile dotare la 'Numerazione pagine' nonché la 'Numerazione delle pagine' di un carattere abbreviativo anteposto o aggiunto. Le seguenti abbreviazioni sono preimpostate per 'Prefisso' e 'Suffisso':

  • MO: Dati del modello
  • IM: Imperfezioni
  • LA: Dati dei carichi
  • ER: Risultati

Se si desidera utilizzare altre denominazioni, selezionare la categoria corrispondente e inserire l'abbreviazione. Per motivi di spazio, non dovrebbe avere più di due lettere.

Con le caselle di controllo per le 'Opzioni di numerazione' è possibile stabilire quale abbreviazione viene visualizzata per i numeri di pagina o di pagina.

La casella di controllo 'Globale' applica l'abbreviazione della categoria attuale all'intera relazione di calcolo.

Opzioni

Le caselle di controllo disponibili in questa sezione sono adattate alla categoria della relazione di calcolo. Nell'immagine Scheda 'Base' si vedono le opzioni per i risultati delle aste.

Solo oggetti assegnati

La casella di controllo stabilisce se il documento contiene tutti gli oggetti e i tipi di oggetto definiti o solo quelli effettivamente utilizzati nel modello.

Filtro

Attivare la casella di controllo se si desidera includere nella documentazione solo determinati oggetti. Questi oggetti possono essere definiti poi nella sezione Filtro.

Filtro dei risultati dal set di tabelle attuale

Per i risultati, RFEM utilizza di norma gli stessi parametri delle tabelle. Se si rimuove il segno di spunta preimpostato, è possibile comporre nella scheda Per la visualizzazione le righe e le colonne dei risultati per la relazione secondo criteri definiti dall'utente, indipendenti dai criteri di filtro per le tabelle (vedere Gestore delle tabelle dei risultati).

Risultati ordinati per oggetti, poi per carico

I risultati sono elencati per impostazione predefinita in ordine per casi di carico, combinazioni e situazioni di progetto. Se si attiva la casella di controllo, l'output avviene nell'ordine dei singoli numeri degli oggetti – ad esempio i risultati dei casi di carico da 1 a 5 per l'asta 1, poi i risultati di questi casi di carico per l'asta 2 ecc.

Carico

Attivare la casella di controllo se si desidera includere nella documentazione solo determinati casi di carico, situazioni di progetto o combinazioni. Il carico può essere definito poi nella scheda Casi di carico/Combinazioni.

Utilizzo degli assi principali al posto degli assi delle aste

Di regola, i risultati delle aste sono visualizzati con riferimento agli assi principali. Se si utilizzano sezioni asimmetriche e si desidera un output riferito agli assi di input y e z, disattivare la casella di controllo.

L'immagine Assi delle aste y/z e assi principali u/v mostra i sistemi di assi di un'asta con sezione asimmetrica.

Incrementi di carico

Attivare questa opzione se sono stati definiti Incrementi di carico e si desidera vedere nella documentazione i risultati dei singoli incrementi.

Filtro

Questa sezione viene visualizzata quando nella sezione 'Opzioni' è attivata la casella di controllo 'Filtro'. Qui è possibile definire gli oggetti le cui proprietà o i cui risultati sono rilevanti per la documentazione. Definire prima nell'elenco 'Tipo di filtro' secondo quale criterio si desidera filtrare gli oggetti.

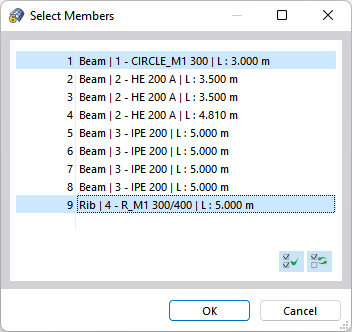

Inserire ora nel campo sottostante i 'Numeri' degli oggetti oppure selezionare nell'elenco la Selezione degli oggetti pertinente. Se si filtra per numeri, è possibile definire gli oggetti graficamente sul modello tramite il pulsante Seleziona singolo . Il pulsante Seleziona oggetti offre la possibilità di selezionare gli oggetti in un elenco.

Per selezionare più voci nell'elenco, tenere premuto il tasto Ctrl mentre si fa clic.

Casi di carico/Combinazioni

La scheda Casi di carico/Combinazioni è disponibile quando per una categoria dei risultati è stata attivata la casella di controllo 'Carico' nella sezione 'Opzioni'. Qui è possibile selezionare i casi di carico, le situazioni di progetto e le combinazioni i cui risultati si desidera vedere nella relazione di calcolo.

Nella colonna 'Per la selezione' sono elencati tutti i casi di carico, le situazioni di progetto e le combinazioni creati. Per trasferire una voce nell'elenco 'Selezionati' è possibile utilizzare le seguenti possibilità:

  • Fare doppio clic sulla voce.
  • Selezionare il caso di carico o la combinazione. Tenendo premuto il tasto Ctrl è possibile selezionare più voci. Fare quindi clic sul pulsante Aggiungi .

Se i carichi selezionati sono stati calcolati con successo, nella categoria dei risultati selezionata vengono mostrati solo questi risultati.

Informazione

È possibile ridurre notevolmente l'entità della relazione limitandosi ai risultati indispensabili per la documentazione.

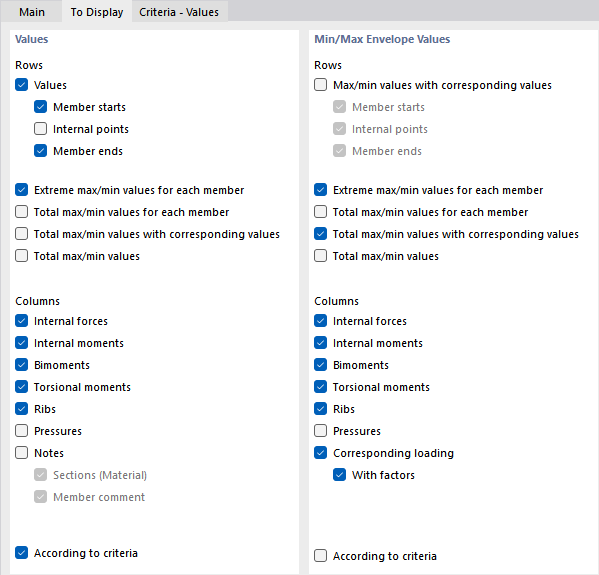

Per la visualizzazione

Le voci nella scheda Per la visualizzazione sono accessibili quando per una categoria dei risultati è stata disattivata la casella di controllo 'Filtro dei risultati dal set di tabelle attuale' nella sezione 'Opzioni'.

Nelle sezioni 'Valori' e 'Min/Max inviluppo dei risultati' è possibile controllare nei dettagli l'output dei risultati per casi di carico e combinazioni rispettivamente situazioni di progetto. Le righe e le colonne delle tabelle corrispondenti vengono mostrate o nascoste nel documento di conseguenza.

La casella di controllo 'Secondo criteri' consente di visualizzare nella relazione di calcolo determinati valori di risultato. I criteri per l'output dei risultati possono essere definiti in schede separate (vedere sezione Criteri).

Criteri - Valori | Criteri - Min/Max inviluppo dei risultati

Le schede Criteri - Valori e Criteri - Min/Max inviluppo dei risultati sono disponibili quando nella scheda 'Per la visualizzazione' è stata attivata la casella di controllo 'Secondo criteri' per i valori rispettivamente per l'inviluppo dei risultati. Qui è possibile descrivere condizioni definite dall'utente che i risultati dei casi di carico e delle combinazioni rispettivamente delle situazioni di progetto devono soddisfare per apparire nella relazione di calcolo.

Selezionare nella seconda colonna il tipo di risultato. Nelle due colonne successive indicare quindi quale criterio deve valere. Sono disponibili le seguenti condizioni:

  • uguale
  • è diverso
  • maggiore di
  • maggiore uguale
  • minore di
  • minore uguale

Per definire un altro criterio, selezionare nell'ultima colonna la voce 'oppure' (ogni criterio conta da solo) oppure 'e' (ogni criterio deve essere soddisfatto). Definire poi nella nuova riga la condizione successiva.

Pulsanti

I pulsanti in basso nel dialogo sono assegnati alle seguenti funzioni:

Template di relazione di calcolo Apre il dialogo Modelli di relazione di calcolo per leggere un template
Salva come template Apre il dialogo Modelli di relazione di calcolo per salvare la selezione attuale come template
Configurazione della stampante Apre il dialogo Impostazioni stampante e pagina per configurare la stampante
Impostazioni della lingua Apre il dialogo Selezione lingua per impostare la lingua
Stampa Invia la relazione di calcolo selezionata alla stampante
Salva e visualizza Chiude il dialogo e genera l'anteprima della relazione di calcolo selezionata
OK Chiude il dialogo senza visualizzare la relazione di calcolo
Annulla Chiude il dialogo senza salvare le modifiche
Applica Salva le modifiche senza chiudere il dialogo o visualizzare la relazione di calcolo
