Struttura

Combinazioni di carico

Una combinazione di carico ( CO ) sovrappone i casi di carico secondo i criteri di combinazione della situazione di progetto. Le combinazioni di carico rappresentano diverse varianti dei modi in cui i casi di carico contenuti in una combinazione di azioni possono essere combinati. Una combinazione di carico combina i carichi dei casi di carico contenuti in "un grande caso di carico", tenendo conto dei coefficienti parziali di sicurezza.

Quando la scheda è attivata, le combinazioni di carico sono generate secondo le regole di combinazione della norma. Sono elencati per situazioni di progetto. Se hai disattivato la creazione guidata di combinazioni nella scheda "Base" (vedi Base ), è necessario creare le combinazioni di carico manualmente (vedi manuale della combinazione di carico manualmente).

Il "Nome della combinazione di carico" è una breve descrizione. Si basa sui coefficienti di sicurezza e sui numeri dei casi di carico, che riflettono le regole di combinazione.

Se hai attivato il Casella di controllo Nomi delle combinazioni secondo la categoria di azioni nella scheda "Base", i nomi vengono visualizzati con le descrizioni delle categorie di azioni.

La casella di controllo "Da risolvere" controlla se la combinazione di carico selezionata viene analizzata durante il calcolo.

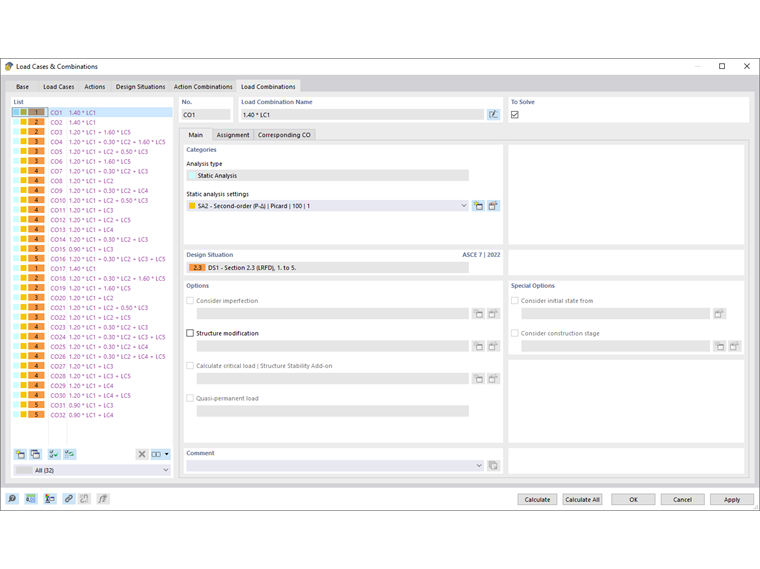

Base

La scheda Principale gestisce le specifiche generali della combinazione di carico selezionata nell'"Elenco" a sinistra.

Categorie

Il "tipo di analisi" è preimpostato in base alla categoria del caso di carico (vedere il Casi di carico ). Se non è stato attivato nessun add-on nei dati di base del modello, viene visualizzata la voce "Analisi statica".

Nell'elenco "Impostazioni dell'analisi statica", è possibile selezionare la teoria di calcolo in base alla quale analizzare la combinazione di carico. Sono disponibili i seguenti tipi di analisi:

  • Geometricamente lineare
  • Secondo ordine (P-Δ)
  • Grandi spostamenti

I tipi di analisi sono descritti nel capitolo Impostazioni dell'analisi statica. Utilizzare il pulsante Nuovo per aggiungere un nuovo tipo di analisi.

situazione di progetto

Questa sezione di dialogo specifica la situazione di progetto che costituisce la base della combinazione di carico selezionata (vedere il capitolo Situazioni di progetto).

Opzioni

Se è stata attivata la casella di controllo "Considera imperfezione" per un caso di carico nella scheda "Casi di carico", il caso di imperfezione preso in considerazione per questo caso di carico nella combinazione di carico è indicato qui. Per impostazione predefinita, i casi di imperfezione non assegnati vengono applicati a tutte le combinazioni di carico a cui non è stato assegnato alcun caso di imperfezione (vedere il Capitolo Casi di imperfezione ).

La casella di controllo "Modifica della struttura" consente di considerare una correzione della rigidezza o un trattamento speciale delle non linearità nella combinazione di carico. Queste funzioni sono descritte nel capitolo Modifiche della struttura. Selezionare la modifica strutturale nell'elenco o creare un nuovo tipo di modifica con il pulsante Nuovo .

Opzioni speciali

Se si attiva la casella di controllo "Considera lo stato iniziale da", è possibile selezionare una combinazione di carico dall'elenco le cui deformazioni rappresentano la posizione iniziale per la combinazione selezionata. In questo modo, è possibile determinare l'effetto della precompressione, ad esempio.

Info

Lo stato iniziale di un caso di carico può essere considerato solo se le sue "Impostazioni dell'analisi statica" corrispondono a quelle dello stato considerato.

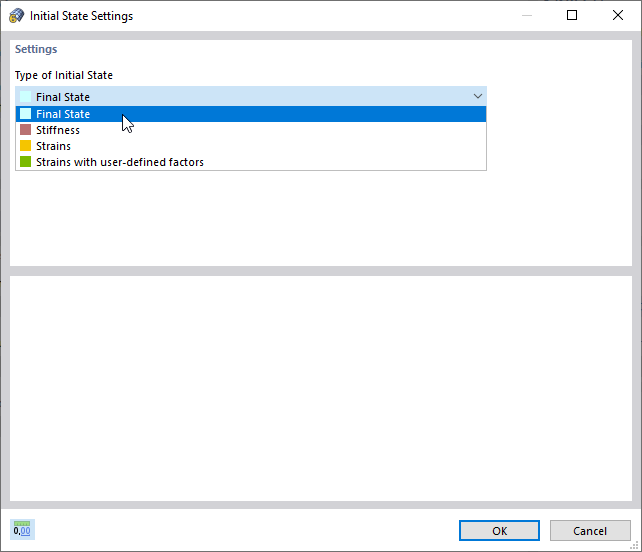

Il pulsante Modifica a destra dell'elenco apre la finestra di dialogo "Impostazioni stato iniziale". Definire il "Tipo di stato iniziale" disponibile.

Le opzioni sono descritte nel Capitolo Casi di carico .

Assegnazione

Nella scheda Assegnazione , è possibile controllare i casi di carico che sono inclusi nella combinazione di carico e secondo quali criteri sono combinati.

Assegnato per CO

Nelle colonne vi sono le informazioni sui casi di carico , compresi i fattori (di sicurezza) parziali ed i coefficienti di combinazione. I valori forniti nella colonna "Coefficiente" si basano sui coefficienti secondo la norma. Per EN 1990, sono i coefficienti parziali di sicurezza γ, i coefficienti di combinazione ψ, i coefficienti di riduzione ξ e, se applicabile, i coefficienti di affidabilità KFI dell'azione. Vengono applicati a seconda della situazione di progetto e della categoria di azione.

Se un'azione secondo EN 1990 agisce come "Principale" nella combinazione, viene contrassegnata di conseguenza. È presa in considerazione come azione Qk,1 nelle espressioni di combinazione.

Definizione manuale della combinazione di carico

Utilizzare il pulsante Nuovo nella parte inferiore dell'"Elenco" per aggiungere manualmente una combinazione di carico. La scheda "Assegnazione" sarà modificata di conseguenza. Questo schema si trova anche quando non si utilizza la creazione guidata di combinazioni.

La colonna "Casi di carico esistenti" elenca tutti i casi di carico che hai creato. Per trasferire un caso di carico nell'elenco "Assegnato per CO", utilizzare le seguenti opzioni:

  • Fare doppio clic sul caso di carico.
  • Seleziona il caso di carico o più casi di carico tenendo premuto il tasto Ctrl. Quindi, fare clic sul pulsante Aggiungi .

Per modificare il coefficiente di un caso di carico, attivare la prima colonna di questa riga del caso di carico. Inserire il coefficiente corretto o selezionarlo dall'elenco.

Nella sezione di dialogo "Input sintassi", è possibile definire la combinazione di carico direttamente inserendo i casi di carico compresi i coefficienti. Quindi, assegnare il criterio di definizione con il pulsante Applica .
