Collegamento di linee

Una connessione lineare facilita il compito di collegare linee con una superficie adiacente. Il programma cerca linee e superfici in un'area specifica e stabilisce la connessione tramite Collegamenti rigidi. In questo modo, è possibile collegare rapidamente aste libere con il sistema o collegare superfici isolate.

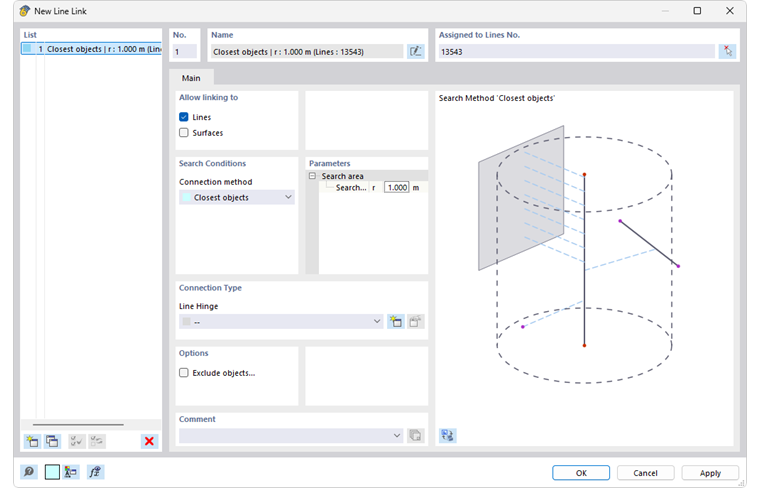

Finestra di dialogo "Nuovo accoppiamento lineare"

Base

Nel registro Base, definisci il tipo di connessione lineare. Nella sezione 'Assegnato a' puoi specificare le linee che sono rilevanti come "origine" per la ricerca.

Consenti connessione a

Sono disponibili due tipi di oggetti per la ricerca di possibilità di connessione:

• Linee
• Superfici

Con i campi di controllo puoi limitare le possibilità di connessione a tipi specifici di oggetti. La sezione Opzioni offre un'ulteriore opportunità per controllare la ricerca degli oggetti.

Condizioni di ricerca

Il programma cerca quale oggetto (linea, superficie) all'interno del raggio definito abbia la distanza minima dalla linea. Questo oggetto viene quindi collegato tramite una connessione rigida per la lunghezza rilevante.

Parametri

Fornisci il 'raggio di ricerca' r per delimitare l'area di ricerca.

Tipo di connessione

Una connessione lineare genera una connessione rigida tra la linea di origine e la linea o superficie più vicina. Di default, queste connessioni sono collegate in modo rigido. Puoi anche eseguire la connessione in modo articolato. Per farlo, seleziona uno degli Giunti lineari già definiti nell'elenco o definisci un nuovo tipo di giunto con il pulsante .

Opzioni

La funzione in questa sezione permette di influenzare specificamente la ricerca.

Escludi oggetti

Seleziona il campo di controllo se determinati oggetti non devono essere collegati. Questo aggiungerà il registro Escludi oggetti, dove puoi inserire ulteriori dettagli.

Escludi oggetti

Il registro Escludi oggetti è disponibile quando il campo di controllo corrispondente nella sezione Opzioni è stato selezionato. Qui puoi specificare determinati oggetti – linee o superfici – che non devono essere collegati all'interno dell'area di ricerca.

Escludi oggetti

Fornisci i numeri delle linee o superfici rilevanti. Puoi anche selezionare gli oggetti graficamente tramite il pulsante . Con il pulsante puoi importare le linee o superfici da Selezioni di oggetti. Seleziona la selezione di oggetti (OS) rilevante in un dialogo separato.
