Misura

Se si desidera controllare la geometria quando si inseriscono i dati del modello, non è necessario impostare Dimensioni. Il menu Strumenti offre varie funzioni per misurare distanze e angoli.

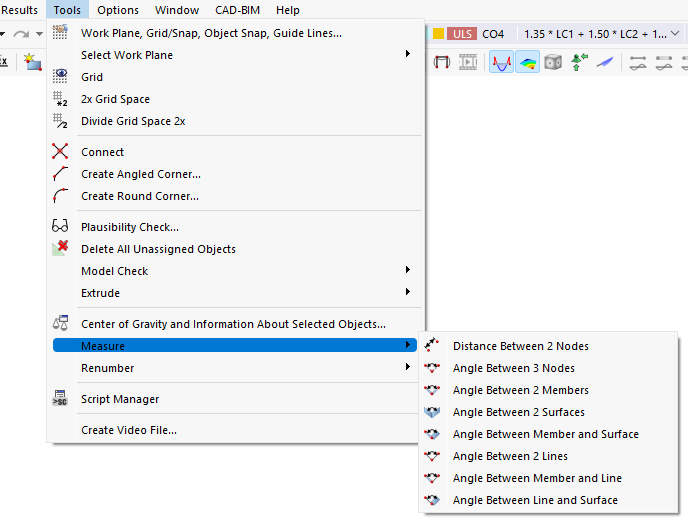

01 Funzioni del menu ' Misura '

In alternativa, è possibile utilizzare il pulsante elenco nella barra degli strumenti CAD.

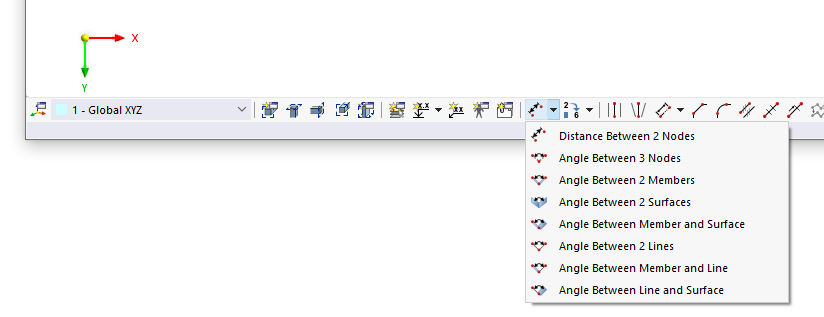

03 Funzioni di misura nella barra degli strumenti CAD

Fare clic sugli oggetti per la misurazione di uno dopo l'altro, nella finestra di lavoro. Una finestra di dialogo fornisce informazioni su come procedere. In questa finestra di dialogo viene mostrata anche la 'Distanza' o lAngolo' del punto disponibile per la posizione corrente del cursore.

04 Misurare la distanza tra due punti

Suggerimento

Con la funzione 'Distanza tra 2 nodi' è possibile selezionare anche qualsiasi punto nel di lavoro 000602.

Dopo aver definito l'ultimo oggetto, appare una finestra di dialogo che mostra le coordinate dei punti di riferimento e le informazioni sulla distanza o sull'angolo.

05 Distanza tra due nodi compresa la deformazione

Suggerimento

Se i risultati sono disponibili sui nodi, è anche possibile visualizzare la deformazione. Per i risultati della superficie, i nodi devono essere integrati nella superficie (vedere il Integra gli oggetti non utilizzati nella funzione superfici ).
