Biblioteca de secciones

Muchas secciones están almacenadas en una biblioteca.

Abrir la biblioteca

Se puede acceder a la biblioteca en la sección 'Nombre' del diálogo mediante el botón (consulte la imagen Nueva sección).

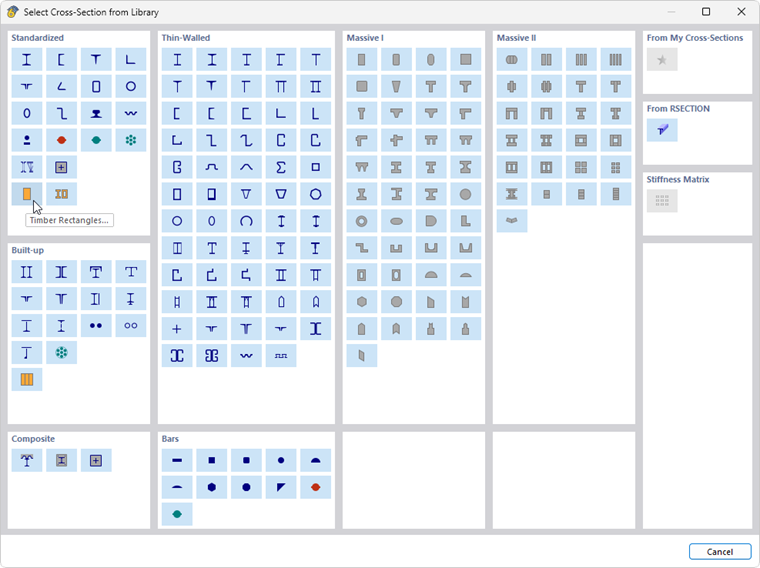

Biblioteca de secciones con tipos de sección

La biblioteca está dividida en secciones con diferentes tipos de secciones. Busque la categoría de la sección y haga clic en el botón con el símbolo correspondiente.

Secciones normalizadas

Para secciones de la categoría Normalizadas, aparece otro diálogo donde puede seleccionar la sección entre una gran cantidad de perfiles estándar.

Selección de una sección hueca rectangular laminada en caliente

Puede utilizar las siguientes herramientas para seleccionar la sección:

• Reduzca la oferta mediante criterios adecuados a la izquierda en la sección 'Filtro'.
• Utilice la búsqueda de texto completo en la parte inferior en el campo 'Buscar'.

Si desea seleccionar un tipo de sección diferente, puede volver a la vista general con el botón .

Configurar filtros

La sección Filtro ofrece diversas opciones de selección. Puede filtrar las secciones según criterios específicos y así reducir la oferta (consulte la imagen Seleccionar sección hueca rectangular laminada en caliente).

Serie de secciones a seleccionar

En la sección central, debe especificar la serie de secciones en la que está catalogado el perfil. Las series están ordenadas por norma, fabricante, región y tipo de fabricación. Puede controlar el orden de clasificación mediante los encabezados de las columnas.

Con el botón en la parte inferior de la sección, puede comprobar las propiedades de la sección seleccionada.

Sección a seleccionar

En la sección derecha, finalmente seleccione la sección apropiada.

Con Aceptar o la tecla Intro, transfiere la sección seleccionada al diálogo 'Nueva sección'.

Secciones compuestas

Esta sección ofrece la posibilidad de combinar secciones normalizadas de forma paramétrica. Vuelve al diálogo 'Nueva sección' con la pestaña Compuesta para secciones combinadas de acero o madera.

Definición de una sección armada

En la sección 'Tipos de combinación', defina cómo se deben disponer los perfiles (1). En la sección 'Secciones', puede seleccionar sucesivamente las secciones relevantes en la biblioteca mediante el botón (2) (3).

Secciones de pared delgada y de pared gruesa

Si selecciona un tipo de sección de pared delgada o gruesa en la biblioteca, puede definir sus parámetros geométricos en el diálogo 'Nueva sección'. Para ello, está disponible una pestaña adicional.

Definición de una sección paramétrica

Secciones favoritas =

Las secciones que utiliza con frecuencia puede guardarlas como Mis secciones. Luego estarán disponibles en otros proyectos como secciones favoritas ("Favoritos").

Para guardar la sección actual como favorita, haga clic en el botón en la parte inferior de la biblioteca después de definir el perfil o los parámetros de definición. De este modo, la sección se guarda en la categoría 'Mis secciones | Base'.

Almacenamiento de sección normalizada como sección preferida

Guardar sección paramétrica como favorita

Con el botón , puede revisar sus secciones favoritas. Las secciones guardadas como favoritas se enumeran ordenadas por tipos de sección en el diálogo 'Editar mis secciones'.

Cuadro de diálogo ''Editar mis secciones''

Con el botón , puede crear una nueva categoría en la lista de secciones favoritas.

Para leer una sección favorita desde la biblioteca, haga clic en el botón en la sección 'Desde "Mis secciones"'.

Acceso a secciones preferidas en la biblioteca

Secciones mixtas =

En esta sección, están disponibles algunos tipos de secciones mixtas para seleccionar. Vuelve al diálogo 'Nueva sección' con la pestaña Compuesta - Mixta.

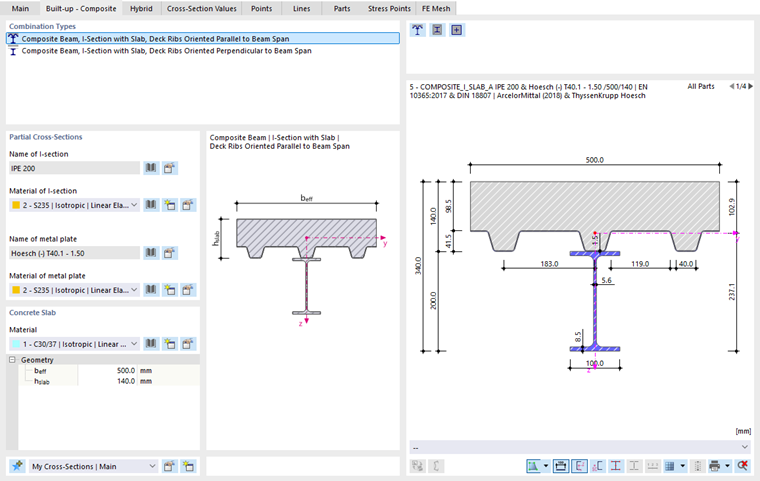

Definir sección compuesta

En la sección 'Tipos de combinación', defina cómo están dispuestos los componentes de la sección. En la sección 'Secciones parciales', puede seleccionar las secciones y materiales relevantes en las bibliotecas mediante el botón .

Secciones de barra =

Esta sección contiene una selección de secciones paramétricas de barras y armaduras de metal que no están asignadas a las categorías de secciones de pared delgada y gruesa. Puede definir los parámetros geométricos en el diálogo 'Nueva sección'.

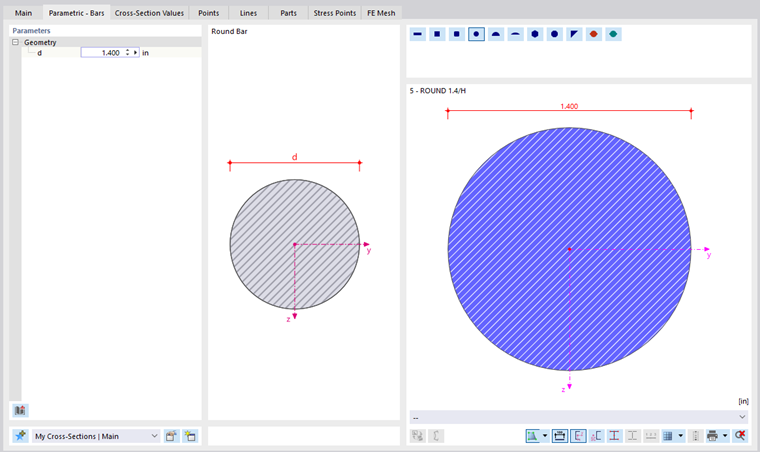

Definir sección de barra

Las secciones de barra están diseñadas principalmente para la transferencia de esfuerzos axiles, menos para flexión.

Secciones RSECTION =

También puede importar a RFEM secciones definidas por el usuario que haya creado en el programa RSECTION. Para ello, haga clic en el botón en la sección 'Desde RSECTION'. Se muestra el aviso "Elegir sección en Dlubal Center"; se abre el Dlubal Center. Seleccione allí la sección RSECTION.

Selección de la sección RSECTION en el Centro de Dlubal

Para que la sección se pueda importar, deben cumplirse ciertas condiciones de licencia. En la sección RSECTION se almacena qué licencias estaban disponibles al guardar la sección en RSECTION. Se aplican las siguientes reglas:

1. No es necesario guardar la sección RSECTION con resultados para usarla en RFEM.
2. Si un usuario con licencia RSECTION ha creado una sección y la ha guardado en RSECTION, otros usuarios pueden importar esta sección a RFEM, realizar un análisis estático y calcularla en un complemento de cálculo como el cálculo de acero o aluminio, incluso si no tienen una licencia para RSECTION.
