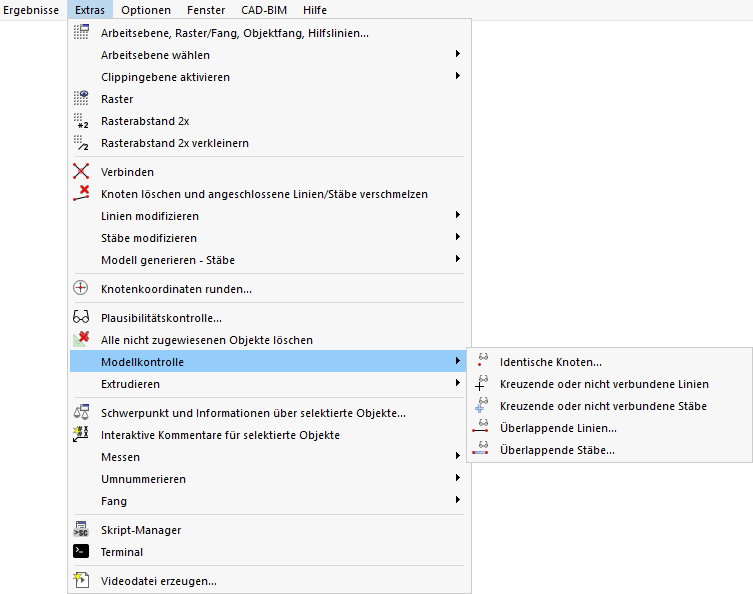

Ergänzend zur allgemeinen Plausibilitätskontrolle können Sie mit der Modellkontrolle gezielt nach Unstimmigkeiten suchen, die sich bei der Modellierung ergeben haben. Im Menü Extras sind unter dem Eintrag Modellkontrolle verschiedene Möglichkeiten verfügbar.
Identische Knoten
RFEM filtert alle Knoten mit identischen Koordinaten. Sie werden in Gruppen zusammengefasst ausgegeben.
Im Abschnitt 'Mit ausgewählten Knotengruppen durchführen' können Sie festlegen, wie mit den doppelten Knoten verfahren werden soll. Mit 'Anwenden' oder 'OK' wird die Bereinigung für die selektierte(n) Gruppe(n) umgesetzt.
Der Abschnitt 'Erneut überprüfen mit anderer Toleranz' ermöglicht eine Feinabstimmung für Abstände, mit denen Koordinaten als identisch betrachtet werden. Diese Funktion ist bei importierten Modellen hilfreich, denn CAD-Anwendungen erzeugen oft kurze Linien mit nahe beieinander liegenden Knoten. Werden solche Knoten mit einer passenden Toleranz gefiltert und vereinigt, können numerische Probleme wegen kurzer Stäbe oder Linien vermieden werden.
Kreuzende, nicht verbundene Linien/Stäbe
Die Kontrolle sucht nach Linien bzw. Stäben, die sich kreuzen, jedoch keinen gemeinsamen Knoten im Schnittpunkt aufweisen.
Das Ergebnis der Kontrolle wird für 'Gruppen' kreuzender Linien oder Stäbe ausgewiesen, an denen keine Verbindung vorliegt. Wenn Sie einen Eintrag selektieren, wird die Gruppe im Arbeitsfenster mit einem Pfeil markiert.
Legen Sie im Abschnitt 'Ausgewählte Liniengruppen verbinden mit' bzw. 'Ausgewählte Stabgruppen verbinden mit' fest, mit welchem Knotentyp Sie die selektierte(n) Gruppe(n) verbinden möchten. In der Liste stehen jeweils zwei Knotentypen zur Auswahl:
Standardknoten führen zu einer Teilung der Linien oder Stäbe an den Kreuzungspunkten und zu neuen Stäben. Mit den Typen 'Knoten auf Linie' bzw. 'Knoten auf Stab' hingegen lassen sich Verbindungen modellieren, ohne die Originalobjekte zu teilen.
Um die selektierten Linien- oder Stabgruppen zu verbinden, klicken Sie 'Anwenden' oder 'OK'. RFEM erzeugt dann an den Kreuzungspunkten die entsprechenden Knoten.
Der Abschnitt 'Erneut überprüfen mit anderer Toleranz' ermöglicht eine Feinabstimmung der Distanzen.
Optional können Sie mit der Funktion 'Selektierte Objekte zur Sichtbarkeit hinzufügen' eine Sichtbarkeit erzeugen, um die selektierte(n) Gruppe(n) explizit zu überprüfen. Bei Stäben können Sie ferner vorgeben, ob die Kontrolle der Verbindungen auch die 'Stabexzentrizitäten berücksichtigen' soll.
Überlappende Linien/Stäbe
Die Kontrolle sucht nach Linien bzw. Stäben, die in ihrer Länge ganz oder teilweise übereinander liegen.
Die überlappenden Linien oder Stäbe werden nach Gruppen geordnet ausgegeben. Die aktuelle Gruppe ist im Arbeitsfenster durch einen Pfeil gekennzeichnet. Mit 'OK' können Sie das Problem beheben und die Linien oder Stäbe in Abschnitte teilen lassen.
