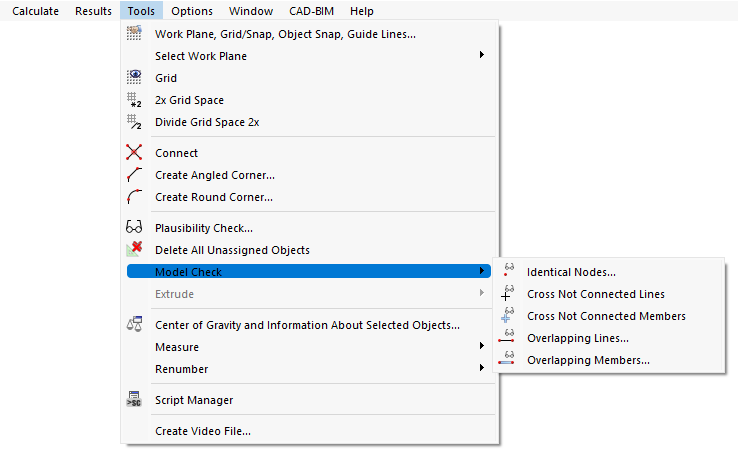

Oprócz ogólnej kontroli poprawności w programie RFEM można przeprowadzić kontrolę modelu w celu wyszukania niezgodności powstałych podczas modelowania. W menu Narzędzia w pozycji Kontrola modelu dostępne są różne opcje.
Identyczne węzły
Program RFEM filtruje wszystkie węzły o identycznych współrzędnych. Węzły te są łączone w grupy i wyświetlane w oknie dialogowym.
W sekcji 'Wykonaj z wybranymi grupami węzłów' można określić sposób postępowania ze zduplikowanymi węzłami. Polecenie 'Zastosuj' lub 'OK' powoduje wyczyszczenie wybranych grup.
Sekcja 'Sprawdź ponownie z inną tolerancją' umożliwia precyzyjne dostosowanie odległości, przy których współrzędne będą traktowane jako identyczne. Funkcja ta jest przydatna w przypadku importowanych modeli, ponieważ aplikacje CAD często tworzą krótkie linie z węzłami znajdującymi się blisko siebie. Jeżeli węzły takie zostaną przefiltrowane z zastosowaniem odpowiedniej tolerancji, a następnie połączone, pozwoli to uniknąć problemów numerycznych spowodowanych przez krótkie pręty lub linie.
Krzyżujące się, niepołączone linie/pręty
Podczas kontroli program wyszukuje linie lub pręty, które przecinają się, ale nie mają wspólnego węzła w punkcie przecięcia.
Wynik kontroli jest wyświetlany dla 'Grup' krzyżujących się linii lub prętów, w przypadku których nie ma połączenia. Po wybraniu pozycji na liście odpowiednia grupa zostaje oznaczona strzałką w oknie roboczym.
W sekcji 'Połącz wybrane grupy linii za pomocą' lub 'Połącz wybrane grupy prętów za pomocą' należy określić typ węzła, jakim mają zostać połączone wybrane grupy. Do wyboru są dwa typy węzłów:
Węzły standardowe powodują podział linii lub prętów w punktach przecięcia i powstanie nowych prętów. Typy 'Węzeł na linii' lub 'Węzeł na pręcie' umożliwiają natomiast modelowanie połączeń bez podziału oryginalnych obiektów.
Aby połączyć wybrane grupy linii lub prętów, należy kliknąć przycisk 'Zastosuj' lub 'OK'. Program RFEM utworzy odpowiednie węzły w punktach przecięcia.
Sekcja 'Sprawdź ponownie z inną tolerancją' umożliwia precyzyjne dostosowanie odległości.
Opcjonalnie można też użyć funkcji 'Dodaj wybrane obiekty do widoczności', aby utworzyć widoczność w celu sprawdzenia wybranych grup. W przypadku prętów można dodatkowo określić, czy kontrola połączeń ma także 'Uwzględniać mimośrody prętów'.
Nakładające się linie/pręty
Podczas kontroli program wyszukuje linie (lub pręty), które na całej swojej długości lub częściowo leżą jedna na drugiej.

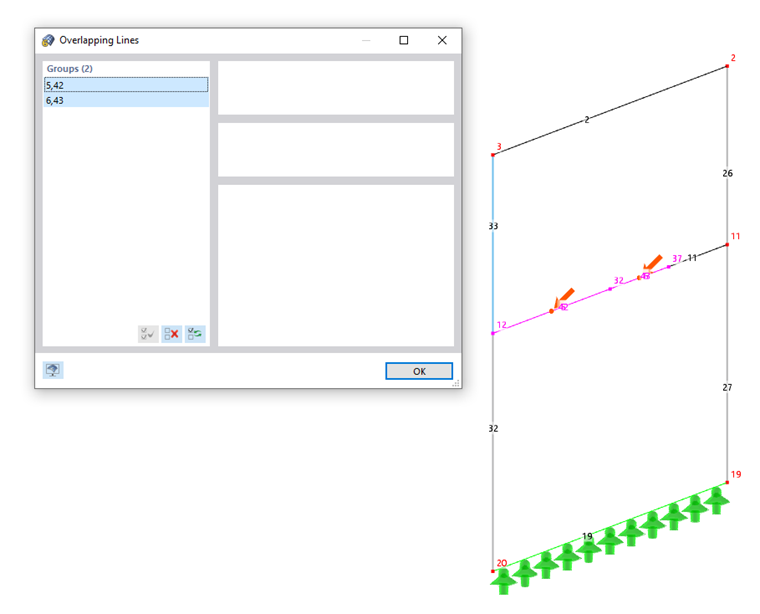

Nakładające się linie lub pręty są wyświetlane grupami. Bieżąca grupa jest oznaczona w oknie roboczym strzałką. Za pomocą przycisku 'OK' można rozwiązać problem i podzielić linie lub pręty na odcinki.
