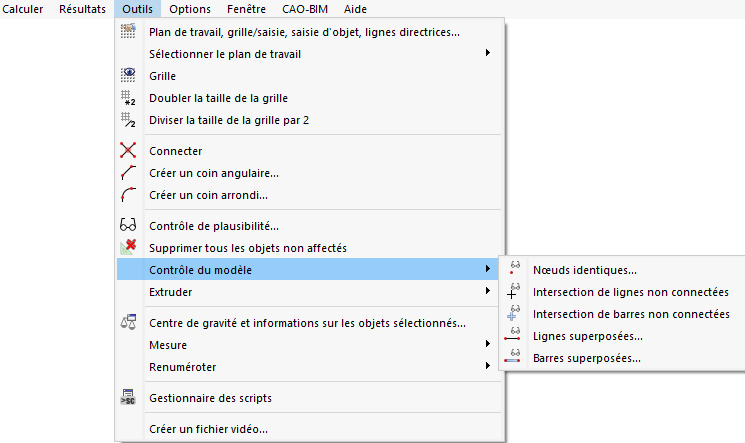

Complémentaire au contrôle général de plausibilité, le contrôle du modèle vous permet de rechercher spécifiquement des incohérences qui ont pu survenir lors de la modélisation. Dans le menu Outils, différentes options sont disponibles sous l'entrée Contrôle du modèle.
Nœuds identiques
RFEM filtre tous les nœuds avec des coordonnées identiques. Ils sont regroupés et affichés ensemble.
Dans la section « Réaliser avec les groupes de nœuds sélectionnés », vous pouvez spécifier comment traiter les nœuds en double. Cliquez sur « Appliquer » ou « OK » pour nettoyer le(s) groupe(s) sélectionné(s).
La section « Contrôler à nouveau avec une autre tolérance » permet un réglage fin des distances pour lesquelles les coordonnées sont considérées comme identiques. Cette fonction est utile pour les modèles importés, car les applications CAO génèrent souvent de courtes lignes avec des nœuds proches les uns des autres. En filtrant et en combinant ces nœuds avec une tolérance appropriée, on peut éviter des problèmes numériques dus à la présence de barres ou de lignes courtes.
Intersection ou lignes/barres non connectées
Le contrôle recherche des lignes ou des barres qui se croisent mais qui n’ont pas de nœud commun au point d’intersection.
Le résultat du contrôle est fourni pour les « groupes » de lignes ou de barres croisées, où aucune connexion n’existe. Lorsque vous sélectionnez une entrée, le groupe est marqué par une flèche dans la fenêtre de travail.
Dans la section « Connecter les groupes de lignes sélectionnées avec » ou « Connecter les groupes de barres sélectionnées avec », définissez le type de nœud avec lequel vous souhaitez connecter le(s) groupe(s) sélectionné(s). Deux types de nœuds sont proposés dans la liste :
Les nœuds standards entraînent une division des lignes ou barres aux intersections et la création de nouvelles barres. Avec les types « Nœud sur la ligne » ou « Nœud sur la barre », il est possible de modéliser des connexions sans diviser les objets originaux.
Pour connecter les groupes de lignes ou de barres sélectionnés, cliquez sur « Appliquer » ou « OK ». RFEM génère alors les nœuds correspondants aux points d’intersection.
La section « Contrôler à nouveau avec une autre tolérance » permet un réglage fin des distances.
Optionnellement, vous pouvez utiliser la fonction « Ajouter les objets sélectionnés à la visibilité » pour créer une visibilité, afin de vérifier explicitement le(s) groupe(s) sélectionné(s). Pour les barres, vous pouvez également spécifier si le contrôle des connexions doit « Considérer les excentrement de barre ».
Lignes/barres superposées
Le contrôle recherche des lignes ou barres totalement ou partiellement superposées dans leur longueur.
Les lignes ou barres qui se chevauchent sont affichées regroupées par ensemble. Le groupe actuel est marqué par une flèche dans la fenêtre de travail. Cliquer sur « OK » permet de résoudre le problème et de diviser les lignes ou barres en tronçons.
