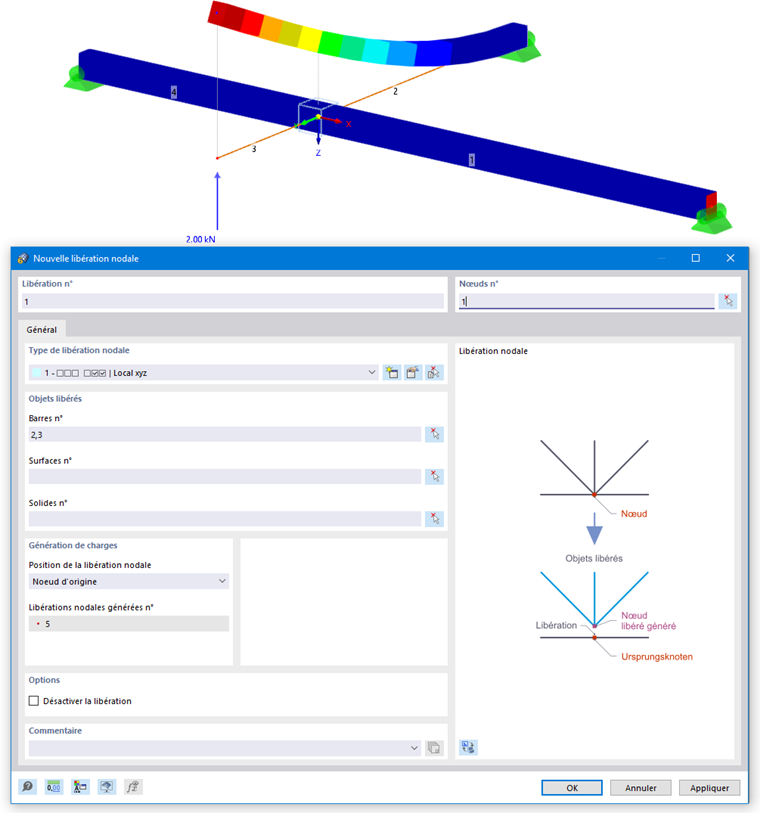

Une libération nodale permet de découpler le modèle à une position précise. Vous pouvez l'utiliser pour modéliser, par exemple, une poutre reposant librement sur une autre (voir l'image Croisement de poutres avec libération nodale). Les degrés de liberté sur le nœud sont contrôlés par le « Type de libération nodale », qui décrit les propriétés de l'articulation.
Pour les libérations nodales, des doubles-nœuds appartenant à différentes parties du modèle apparaissent. Une barre invisible est créée entre ces nœuds. Les efforts internes et les moments sont les mêmes que ceux pour une barre dont le début se situe au nœud d'origine et la fin au nœud découplé.
Type de libération nodale

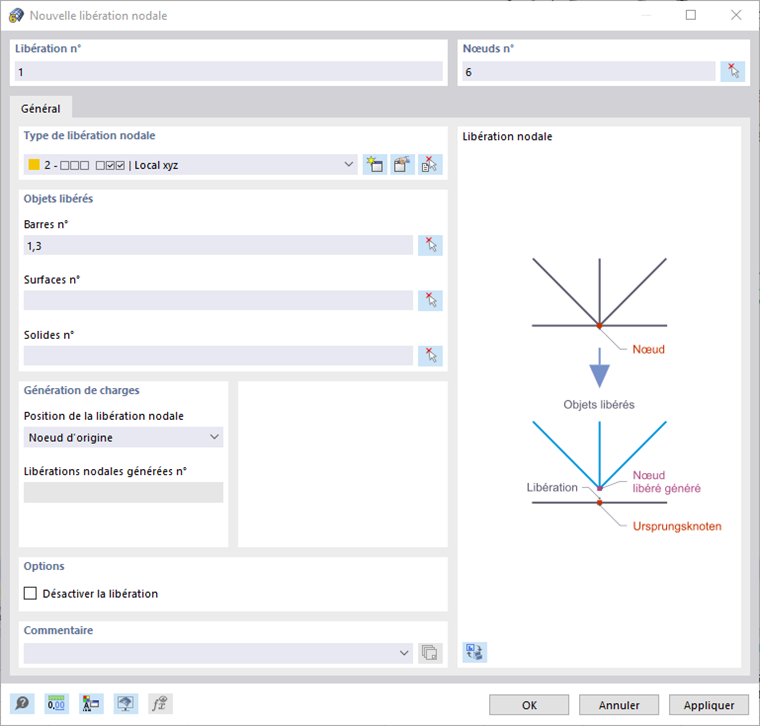

Les propriétés de la libération sont décrites par une articulation, qui correspond en principe à une articulation de barre. Sélectionnez le type de libération dans la liste ou définissez un nouveau type à l'aide du bouton
. La boîte de dialogue correspondante est décrite au chapitre Type de libération nodale.
Objets articulés
Spécifiez le nombre de barres, de surfaces et de solides découplés au niveau du nœud. Le bouton
permet de définir graphiquement les objets dans la fenêtre de travail.
Génération des libérations

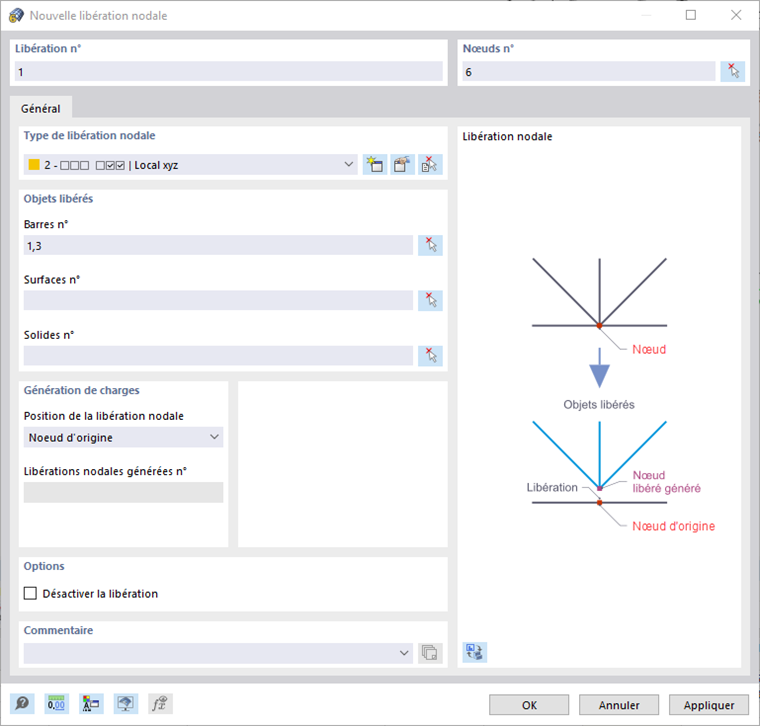

Comme mentionné ci-dessus, RFEM crée une copie du nœud. Dans la liste, sélectionnez si vous souhaitez positionner la libération (articulation) sur le « Nœud d'origine » ou sur le « Nœud libéré ». Ce paramètre contrôle quelle partie du modèle déforme l'articulation et peut donc influencer les résultats.
Options
La case « Désactiver la libération » vous permet d'annuler le découplage au niveau du nœud pour certaines analyses sans supprimer la libération nodale.
Exemple
Un porte-à-faux repose libre sur une retombée de poutre. Les barres au nœud sont découplées dans le cas de charges de soulèvement si un type de libération nodale sous la forme d'une libération d'effort tranchant est disponible pour la direction uZ avec un effet non linéaire. De plus, la rotation autour de l'axe X est activée, ce qui a également un effet non linéaire.
