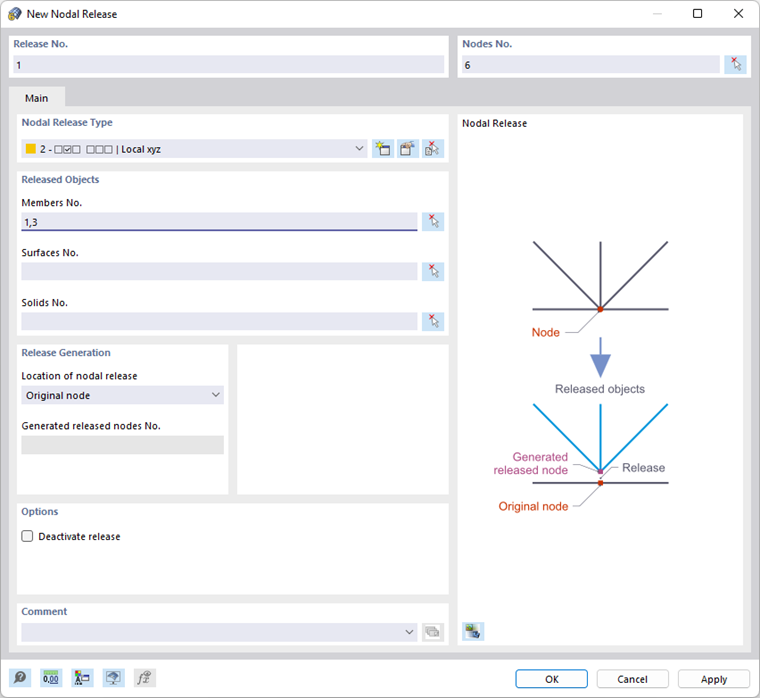

Con una liberación de nudo, el modelo se puede desacoplar en una posición específica. Puede usarlo para modelar, por ejemplo, una viga que se encuentra suelta encima de otra (consulte la imagen Cruce de vigas con liberación de nudos). El 'Tipo de liberación de nudo' controla los grados de libertad en el nudo y describe las propiedades de la articulación.
Bei Knotenfreigaben entstehen doppelte Knoten, die zu verschiedenen Teilen des Modells gehören. Se crea una barra invisible entre estos nudos. Los esfuerzos internos y momentos están regulados como para una barra con el inicio en el nudo original y el final en el nudo desacoplado.
Tipo de liberación de nudo
Las propiedades de la liberación se describen mediante una articulación, que en principio corresponde a una articulación en barra. Seleccione el tipo de liberación de la lista o defina un nuevo tipo usando el botón
. El diálogo correspondiente se describe en el capítulo Tipos de liberación de nudo.
Objetos liberados
Especifique los números de las barras, superficies y sólidos que están desacoplados en el nudo. Puede utilizar el botón
para definir gráficamente los objetos en la ventana de trabajo.
Generación de liberaciones
Como se mencionó anteriormente, RFEM crea una copia del nudo. En la lista, seleccione si desea colocar la liberación (articulación) en el 'Nudo original' o en el 'Nudo liberado'. Esta configuración especifica qué parte del modelo deforma la articulación, influyendo de este modo en los resultados.
Opciones
Con la casilla 'Desactivar liberación' puede cancelar el desacoplamiento en el nudo para ciertos análisis sin eliminar la propia liberación de nudo.
Ejemplo

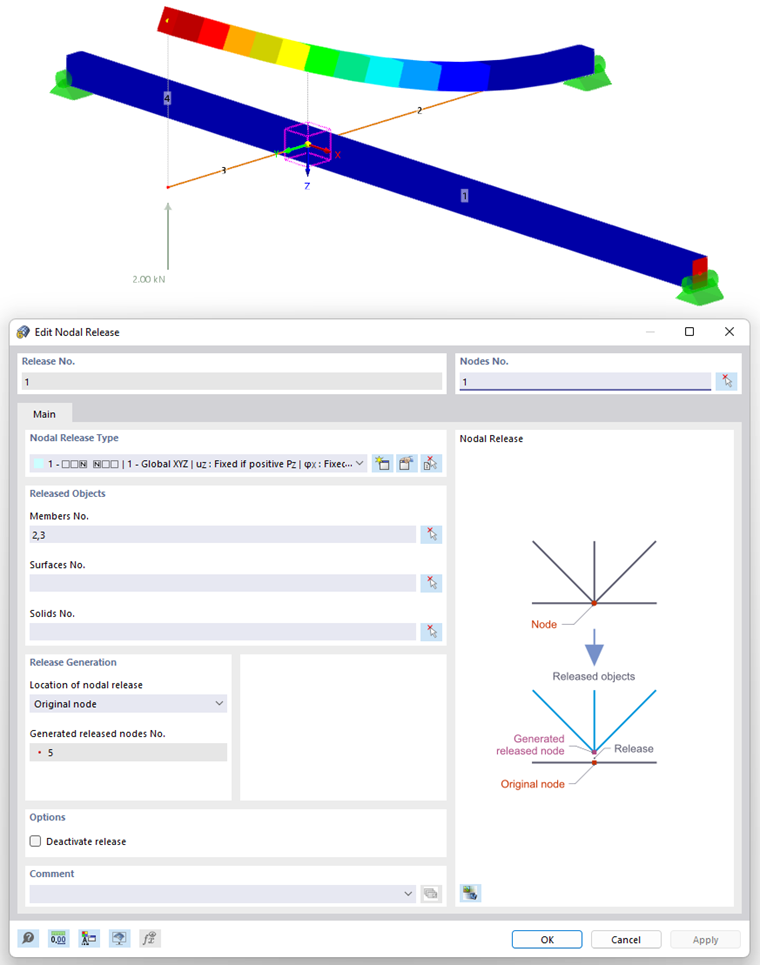

Un voladizo se encuentra libremente sobre una viga de cuelgue. Las barras en el nudo se desacoplan en el caso de cargas ascendentes si se dispone de un tipo de liberación de nudos en forma de articulación para esfuerzo cortante para la dirección uZ con un efecto no lineal. Además, el giro alrededor del eje X está habilitado, lo que también tiene un efecto no lineal.
