结果(按面)

您可以在导航器 面 类别下以图形方式显示面结果。在表格类别 按面在栅格点上的结果 和 按面在网格节点上的结果 中可以找到数值面结果。

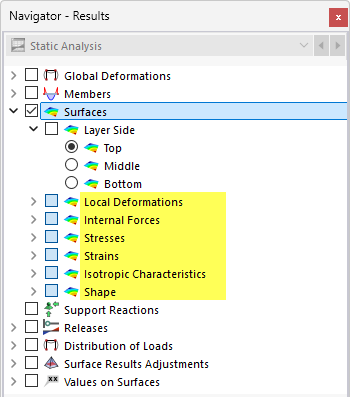

面在导航器中的结果

按面显示表格结果

有限元网格节点和栅格点

图形结果基于有限元网格节点的结果。除了这些有限元节点结果外，在表格中还可以使用为每个面定义的栅格点中的插值（参见章节 面）。 该栅格表示在具有规则间距的结果点中独立于有限元网格的输出。

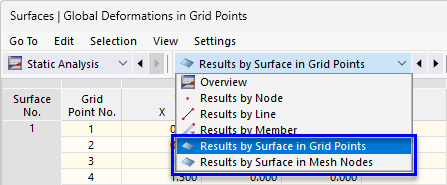

在栅格点或网格节点处输出面结果

栅格点的结果值也可以在图形中显示。章节 面上的结果值 中介绍了这种可能性。

层侧

导航器控制面板 层侧 允许您在顶面、底面以及面中心的结果之间快速切换。

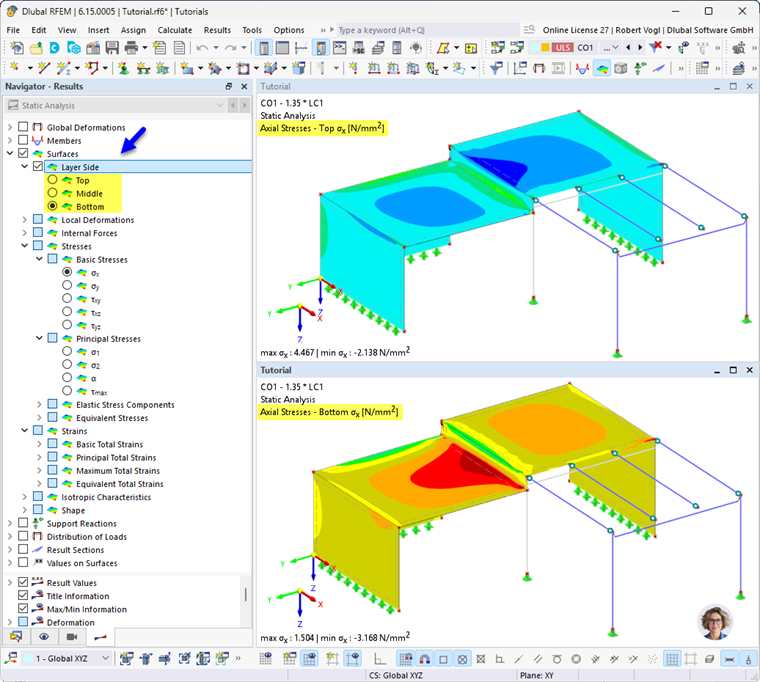

显示层面应力

因此，您可以例如检查出现在受弯面两侧的应力和变形。然而，面内力始终基于来自有限元分析的面中心结果（线框模型的平面）。

如果'层侧'控制面板已停用，您可以通过应力和变形的控制面板选择面侧的结果 (σ_x+、σ_x-、ε_x+、ε_x- 等)。

顶面 / 底面

如果在模型基本数据中局部 z 轴向下，则 顶面 位于面朝向局部 z 轴负方向 (−z) 的一侧，而 底面 相应位于朝向局部 z 轴正方向 (+z) 的一侧。如果局部 z 轴向上，则此定义相反。
