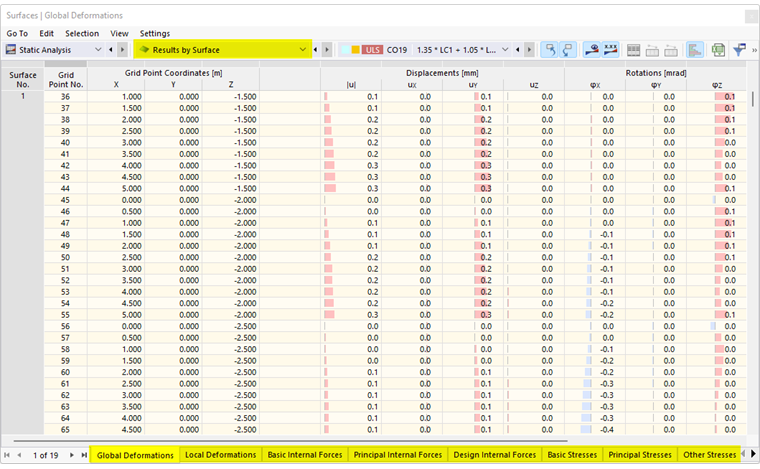

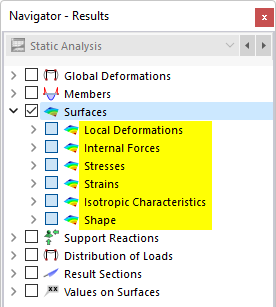

Вы можете графически отображать результаты для поверхностей через категорию навигатора Поверхности. Числовые результаты для поверхностей можно найти в категории таблицы Результаты по поверхностям.
Узлы КЭ-сети и точки сетки
Графические результаты основаны на результатах в узлах КЭ-сети. В таблице же выводятся результаты в точках сетки, которые определяются для каждой поверхности (см. главу Поверхности ). Эта сетка представляет собой вывод в точках результата с регулярными интервалами, независимый от КЭ-сети.
Для небольших поверхностей стандартный размер ячейки сетки 0.5 м может привести к тому, что будет существовать всего несколько точек сетки. В этом случае отрегулируйте количество или расстояние между точками сетки в соответствии с размером поверхности.
