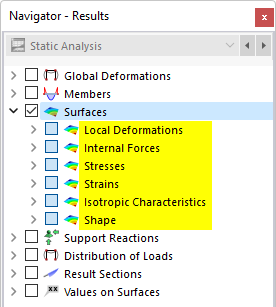

Puede mostrar los resultados para superficies gráficamente a través de la categoría del navegador Superficies. Los resultados numéricos de las superficies se encuentran en la categoría de tablas Resultados por superficie.
Nodos de malla FE y puntos de rejilla

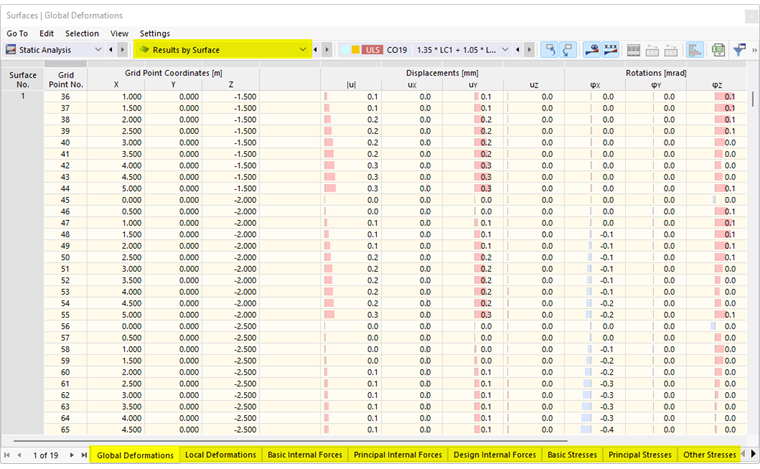

Los resultados gráficos se basan en los resultados en los nodos de malla FE. Sin embargo, en la tabla, los resultados se presentan en puntos de rejilla definidos para cada superficie (vea el capítulo Superficies ). Esta rejilla representa una presentación independiente de la malla FE en puntos de resultados con espaciados regulares.
En superficies pequeñas, el ancho de malla estándar de la rejilla de 0.5 m puede ocasionar que existan pocos puntos de rejilla. En este caso, ajuste la cantidad o la distancia de los puntos de rejilla al tamaño de la superficie.
