Structure

Résultats par surface

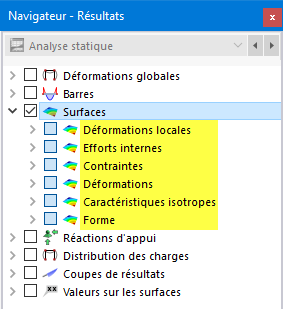

Vous pouvez afficher les résultats pour les surfaces graphiquement via la catégorie du navigateur Surfaces. Les résultats numériques des surfaces se trouvent dans les catégories de tableaux Résultats par surface aux points de grille et Résultats par surface aux nœuds de maillage.

Nœuds de maillage EF et points de grille

Les résultats graphiques sont basés sur les résultats aux nœuds de maillage EF. Sous forme tabulaire, à côté de ces résultats aux nœuds EF, les valeurs interpolées aux points de grille, définies pour chaque surface (voir le chapitre Surfaces), sont également disponibles. Cette grille représente une sortie dans des points de résultat à intervalles réguliers, indépendante du maillage EF.

Important

Pour les petites surfaces, l’espacement standard de la grille de 0,5 m peut avoir pour conséquence qu’il n’y ait que peu de points de grille. Dans ce cas, ajustez le nombre ou l’espacement des points de grille à la taille de la surface.

Les valeurs de résultat des points de grille peuvent également être représentées dans le graphique. Cette option est décrite dans le chapitre Valeurs de résultat sur les surfaces.

Informations

Si vous modifiez la grille de surface, RFEM génère immédiatement les valeurs de la grille à partir des valeurs de résultat aux nœuds EF. Aucun recalcul n’est alors nécessaire.

Côté de couche

Le panneau de contrôle Côté de couche dans le navigateur permet de basculer rapidement entre les résultats des faces supérieures et inférieures ainsi que le milieu de la surface.

Vous pouvez ainsi vérifier, par exemple, les contraintes et les distorsions qui apparaissent sur les côtés des surfaces soumises à la flexion. Les efforts internes de surface, quant à eux, se réfèrent toujours aux résultats du milieu de la surface issus de l'analyse EF (plan du modèle filaire).

Si le panneau de contrôle « Côté de la couche » est désactivé, vous pouvez sélectionner les résultats des côtés de la surface via les panneaux de contrôle des contraintes et des distorsions (σx+, σx-, εx+, εx- etc.).

Supérieur / Inférieur

Si l’axe z local dans les données de base du modèle est orienté vers le bas, le côté supérieur se trouve alors du côté de la surface en direction de l’axe z de surface négatif (−z), le côté inférieur en conséquence en direction de l’axe z positif (+z). Si l’axe z local est orienté vers le haut, cette définition s’inverse.

Astuce

Vous pouvez afficher ou masquer les axes de surface via l’entrée Afficher/masquer les systèmes d’axes locaux des surfaces dans le menu contextuel de la surface. Vous pouvez également utiliser le « Navigateur - Afficher » (Modèle → Objets de base → Surfaces → Systèmes d'axes de surface x, y, z).
