Structure

Structure

Chaque modèle est défini par des objets structuraux. Ces objets remplissent une certaine fonction dans le système structural. Par exemple, un appui linéique ou une surface représentent des objets de type Structure, mais pas une ligne de cote ou une coupe. Les propriétés géométriques et de rigidité d’un objet structural sont prises en compte dans le calcul de structure du modèle. Ainsi, la longueur, le matériau, le type de barre et la section d’une barre ont un effet sur la rigidité et donc sur la distribution des efforts internes dans la structure.

Objets de base et types d'objets de base

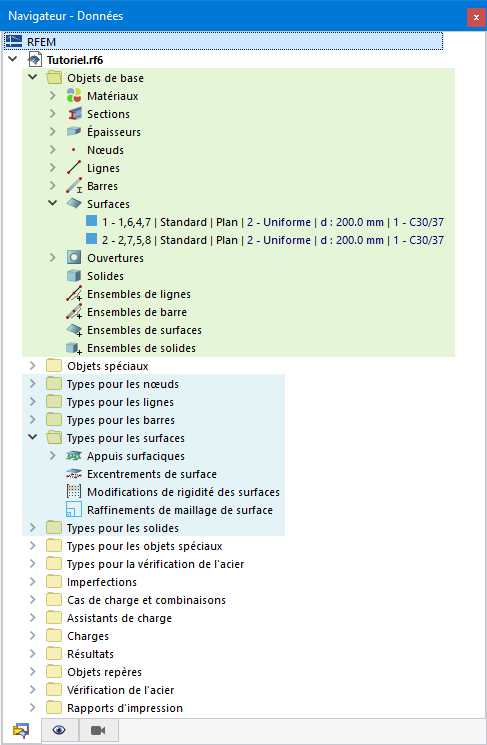

Les données de structure sont organisées dans le navigateur et dans le tableau comme suit : la catégorie Objets de base permet de gérer les objets structuraux élémentaires tels que les nœuds ou les lignes. Dans les catégories Types, les propriétés spécifiques des objets de base sont décrites, comme par exemple les appuis des nœuds ou des lignes.

Dans le tableau, les objets de base et les types associés sont gérés dans la catégorie Structure.

Dans les boîtes de dialogue d’entrée, les objets de base sont liés de manière interactive aux types. Il est ainsi possible de définir de nouveaux types sans quitter la boîte de dialogue, ou d'assigner graphiquement des propriétés en tant que types à un objet de base (voir l’image Modifier l’appui linéique ).

Exemple

Un nœud représente un objet de base. Ce nœud doit être muni d’un appui et d’un raffinement du maillage. Activez ces propriétés supplémentaires dans l'onglet 'Général'. Deux nouveaux onglets sont alors disponibles dans la boîte de dialogue. Vous pouvez y sélectionner dans des listes les propriétés « Type d’appui nodal » et « Type de raffinement de maillage » ou les définir à nouveau afin de les assigner au nœud.

Astuce

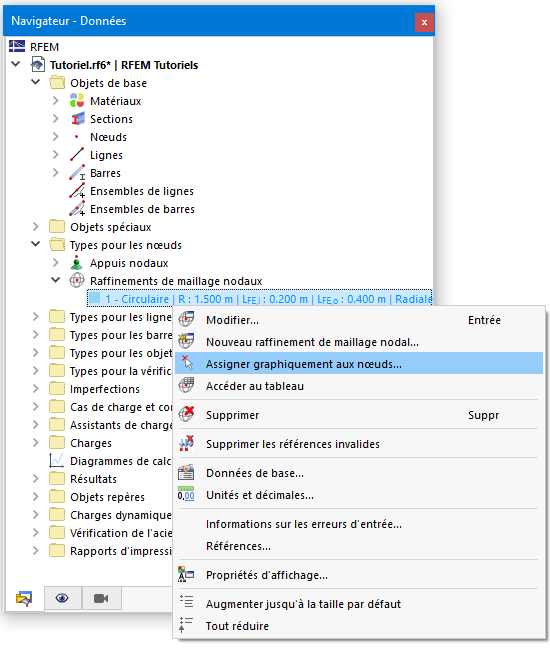

Vous pouvez également assigner le type graphiquement via le menu contextuel du navigateur.

Commentaires

Dans les boîtes de dialogue et les tableaux, vous pouvez saisir une remarque dans le champ de saisie ou dans la colonne Commentaire afin de décrire plus précisément l’objet. Ce commentaire apparaît également dans l’info-bulle lorsque vous maintenez brièvement la souris sur l'objet.

Astuce

Vous pouvez également utiliser des commentaires sous forme de tags (par exemple #Poteaux ou #Nœud_Axe-1), puis les utiliser pour d’autres objets comme les charges. Si vous souhaitez assigner plusieurs tags à un objet, séparez les tags par des espaces.
