Konstrukce

Každý model je definován objekty struktury. Tyto objekty vykonávají funkci ve statickém systému. Například liniová podpora nebo plocha představují objekty typu Struktura, kótovací čára nebo řez však nikoli. Geometrické vlastnosti a vlastnosti týkající se tuhosti objektu struktury se promítají do statické analýzy modelu. Délka, materiál, typ prutu a průřez prutu se tak projevují na tuhosti a tím i na rozložení vnitřních sil v systému.

Základní objekty a typy pro základní objekty

Data struktury jsou v navigátoru a v tabulce organizována následovně: Kategorie Základní objekty spravuje elementární objekty struktury, jako jsou uzly nebo linie. V kategoriích Typy jsou popsány specifické vlastnosti základních objektů, například podpory uzlů nebo linií.

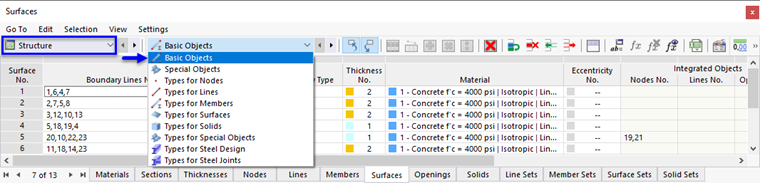

V tabulce jsou základní objekty a související typy spravovány v kategorii Struktura.

V zadávacích dialozích jsou základní objekty interaktivně propojeny s typy. Typy tak mohou být definovány znovu bez opuštění dialogu, nebo mohou být vlastnosti jako typy graficky přiřazeny základnímu objektu (viz obrázek Úprava liniové podpory ).

Příklad

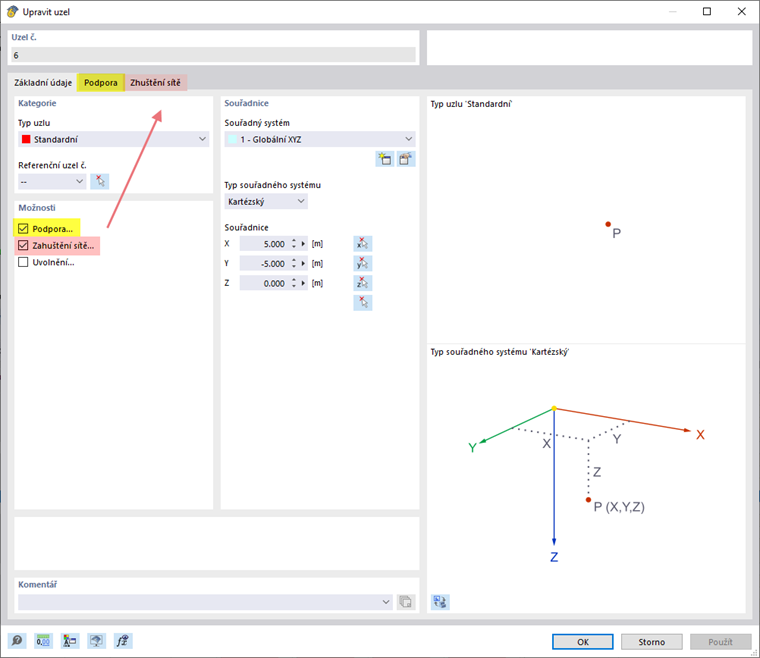

Uzel představuje základní objekt. Tento uzel má být vybaven podporou a zahuštěním sítě. Tyto doplňkové vlastnosti aktivujte na záložce 'Základní'. Tím se v dialogu zpřístupní dvě nové záložky. Zde můžete vlastnosti 'Typ uzlové podpory' a 'Typ zahuštění sítě' vybrat v seznamech nebo definovat znovu, abyste je přiřadili uzlu.

Tip

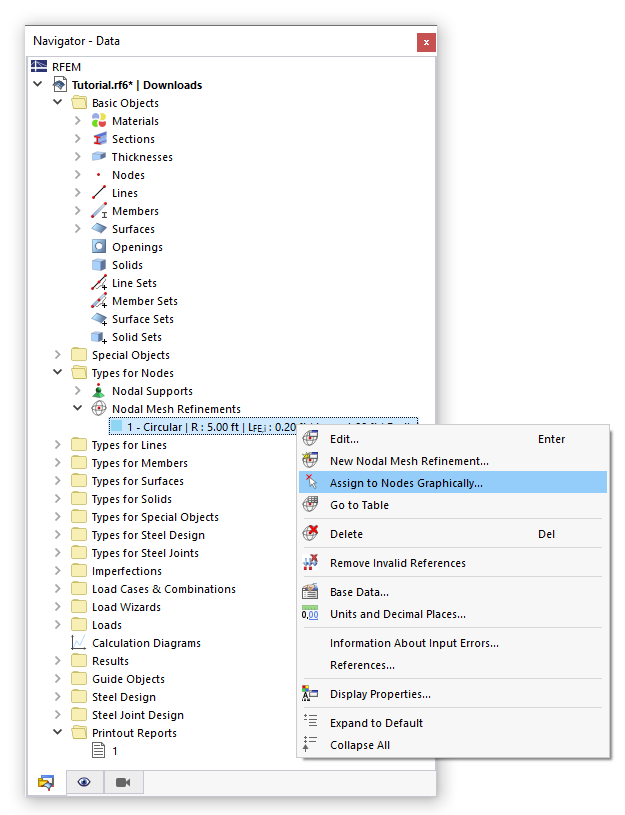

Typ můžete graficky přiřadit také pomocí kontextové nabídky navigátoru.

Komentáře

V dialozích a tabulkách můžete do vstupního pole, resp. sloupce Komentář zadat poznámku a blíže popsat objekt. Tento komentář se zobrazí také v rychlém náhledu, když se nad objektem na chvíli zdržíte kurzorem myši.

Tip

Komentáře můžete používat také ve formě tagů (například #Sloupce nebo #Uzel_Osa-1) a poté je využívat i pro jiné objekty, jako je zatížení. Chcete-li objektu přiřadit více tagů, oddělte tagy mezerami.
