Estructura

Estructura

Cada modelo se define mediante objetos estructurales. Estos objetos ejercen una función en el sistema estructural. Un apoyo en línea o una superficie, por ejemplo, representan objetos del tipo Estructura; una línea de cota o un corte, sin embargo, no. Las propiedades geométricas y de rigidez de un objeto estructural se incorporan al análisis estático del modelo. Así, la longitud, el material, el tipo de barra y la sección de una barra influyen en la rigidez y, por lo tanto, en la distribución de las fuerzas de sección en el sistema.

Objetos básicos y tipos para objetos básicos

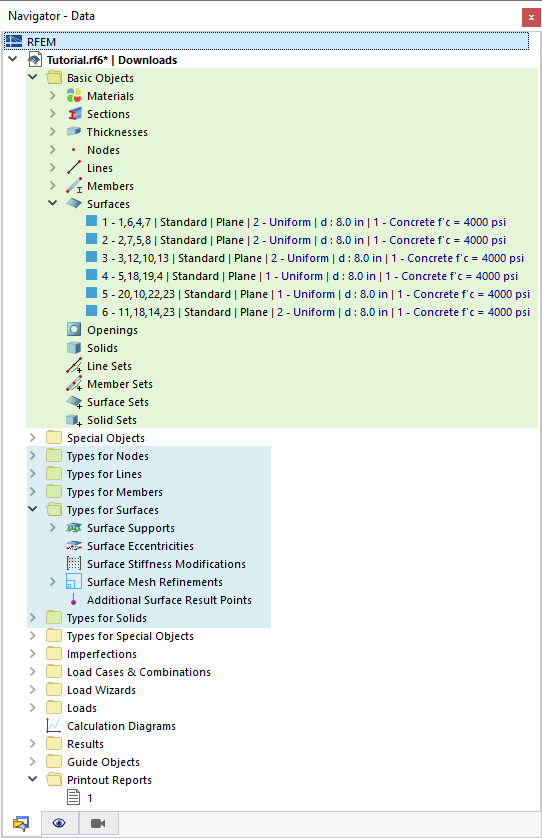

Los datos de estructura están organizados en el Navegador y en la Tabla de la siguiente manera: La categoría Objetos básicos gestiona los objetos estructurales elementales como nudos o líneas. En las categorías Tipos se describen propiedades específicas de los objetos básicos, como por ejemplo los apoyos de los nudos o líneas.

En la Tabla se gestionan los objetos básicos y los tipos asociados en la categoría Estructura.

En los cuadros de diálogo de entrada, los objetos básicos están vinculados interactivamente con los tipos. De este modo, se pueden definir tipos nuevos sin salir del cuadro de diálogo, o asignar gráficamente propiedades como tipos a un objeto básico (véase la imagen Editar apoyo en línea ).

Ejemplo

Un nudo representa un objeto básico. Este nudo debe dotarse con un apoyo y un refinamiento de malla. Active estas propiedades adicionales en la pestaña 'Objetos básicos'. Con ello estarán disponibles dos pestañas nuevas en el cuadro de diálogo. Allí puede seleccionar en listas o definir nuevamente las propiedades 'Tipo de apoyo en nudo' y 'Tipo de refinamiento de malla' para asignarlas al nudo.

Consejo

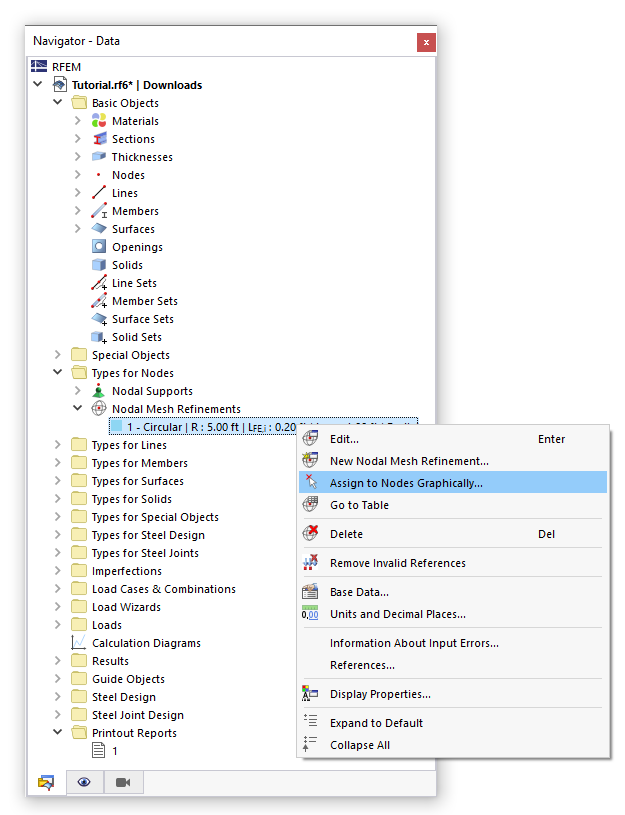

El tipo también puede asignarse gráficamente a través del menú contextual del Navegador.

Comentarios

En los cuadros de diálogo y tablas puede introducir una anotación en el campo de entrada o en la columna Comentario y describir el objeto con más detalle. Este comentario también aparece en la información rápida cuando se detiene brevemente con el ratón sobre el objeto.

Consejo

También puede utilizar comentarios en forma de Etiquetas (por ejemplo #Pilares o #Nudo_Eje-1) y luego utilizarlos para otros objetos como cargas. Si desea asignar varias etiquetas a un objeto, separe las etiquetas con espacios.
