Ořezávací roviny

Klipovací roviny jsou roviny řezu, které můžete volně položit skrze model. Oblast před (nebo za) touto rovinou se v pohledu zobrazí průhledně. Tak lze například zobrazit výsledky v průniku nebo v objemovém tělese.

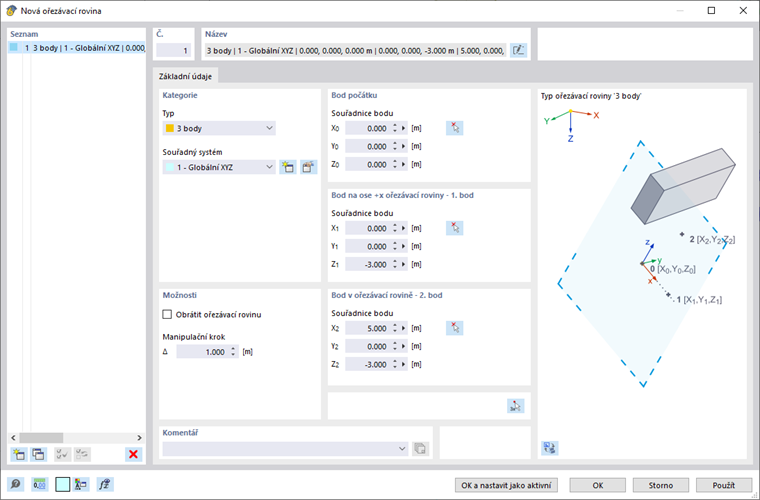

Dialog ' Nová ořezávací rovina '

Jsou přednastaveny tři klipovací roviny rovnoběžné s globálními rovinami (XY, YZ a XZ). Tyto roviny můžete pomocí tlačítek v CAD panelu nástrojů zapnout a vypnout a využít pro vyhodnocení.

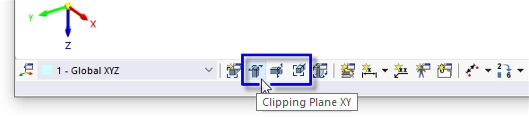

Tlačítka pro výchozí ořezávací roviny v panelu nástrojů CAD

Kategorie

Seznam nabízí několik možností, jak definovat 'typ' klipovací roviny:

Výběr typu zadání

• Posun XYZ: Rovina je rovnoběžná s globální rovinou v určité vzdálenosti od počátku.
• 3 body: Rovina je definována třemi body.
• 2 body a úhel: Rovina je definována dvěma body a úhlem rotace.
• Bod a úhel: Rovina je definována svým středem a třemi úhly rotace kolem globálních os.

Nastavte 'soustavu souřadnic', na kterou se klipovací rovina vztahuje. Můžete vybrat uživatelský souřadnicový systém ze seznamu nebo vytvořit nový pomocí tlačítka .

Volba 'Rovnoběžná s' se zobrazí, když klipovací rovinu definujete s posunem od globálního počátku. Ze seznamu vyberte globální rovinu, se kterou je klipovací rovina rovnoběžná.

Počáteční bod

Zadejte střed klipovací roviny nebo určete bod graficky pomocí tlačítka . Rovina se od tohoto bodu rovnoměrně rozepne na všechny strany.

Body / Rotace

V dalších sekcích můžete nastavit body nebo úhly rotace podle typu klipovací roviny. Vezměte na vědomí, že tři body nesmí ležet na jedné přímce.

Možnosti

Pomocí zaškrtávacího pole 'Obrátit klipovací rovinu' můžete přepnout aktivní stranu klipovací roviny.

Každá klipovací rovina může být v pracovním okně přesouvána táhnutím myší přes model: Chyťte rovinu za jeden z jejích vrcholů a volně ji přetáhněte (nebo otočte). Pro krokové pohyby klipovací roviny s pevnou délkou nastavte 'délku kroku pro posun' resp. 'délku kroku pro rotaci'. Pokud při přesouvání nebo otáčení držíte stisknutou klávesu Ctrl, klipovací rovina zapadne vždy na předem nastavenou vzdálenost.

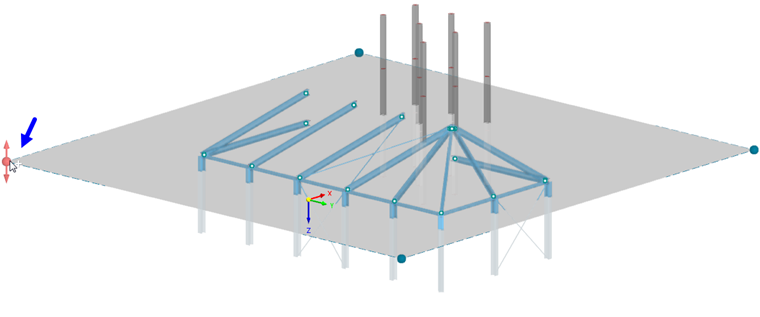

Pomocí klávesy Ctrl lze ořezávací rovinu graficky posouvat v pevných vzdálenostech

V pracovním okně je klipovací rovina ohraničena rámečkem.

Clippingebene durch einen Rohranschluss

Pro zapnutí nebo vypnutí klipovací roviny použijte kontextovou nabídku v navigátoru nebo tlačítka pro klipovací rovinu v panelu nástrojů.

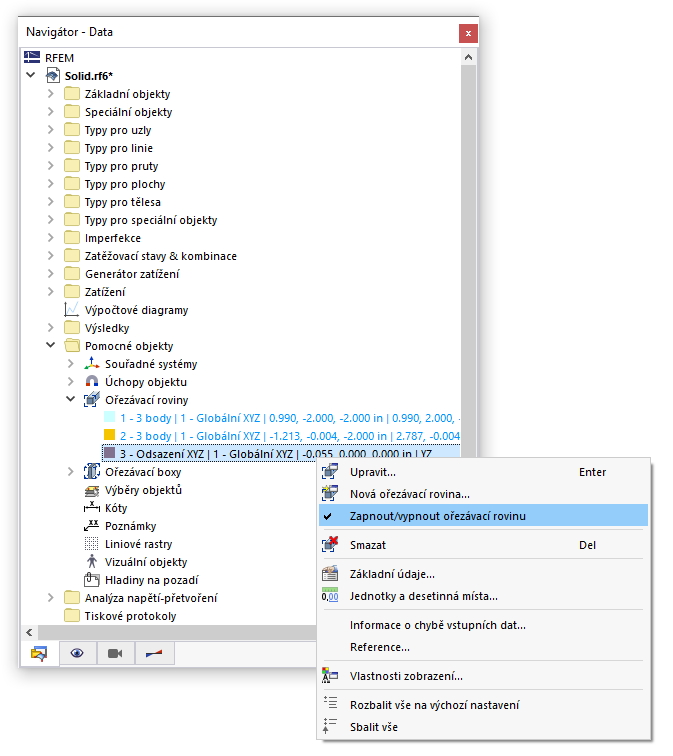

Zapnutí a vypnutí ořezávací roviny lze provést pomocí místní nabídky
