Плоскости обрезки

Клиппинг-плоскости - это сеченные плоскости, которые вы можете свободно размещать через модель. Область перед (или за) этой плоскостью отображается в виде прозрачной области. Это позволяет, например, представить результаты в пересечении или в объемном теле.

Диалоговое окно "Новая плоскость отсечения"

По умолчанию заданы три клиппинг-плоскости, параллельные глобальным плоскостям (XY, YZ и XZ). Вы можете включать и выключать эти плоскости с помощью кнопок на панели инструментов CAD и использовать их для оценки.

Кнопки для плоскостей обрезки по умолчанию на панели инструментов CAD

Категории

Список предоставляет несколько возможностей для определения 'Типа' клиппинг-плоскости:

Выбор способ задания

• Смещение XYZ: Плоскость параллельна одной из глобальных плоскостей на определенном расстоянии от начала координат.
• 3 точки: Плоскость определяется тремя точками.
• 2 точки и угол: Плоскость определяется двумя точками и углом поворота.
• Точка и угол: Плоскость определяется своим центром и тремя углами поворота относительно глобальных осей.

Определите 'Систему координат', к которой относится клиппинг-плоскость. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки .

Опция 'Параллельно' отображается, когда вы определяете клиппинг-плоскость с учетом смещения от глобального начала координат. Выберите в списке глобальную плоскость, которой параллельна клиппинг-плоскость.

Точка начала

Укажите центр клиппинг-плоскости или задайте точку с помощью кнопки графически. Плоскость будет равномерно распределена от этой точки в положительном и отрицательном направлениях.

Точки / Поворот

В последующих разделах вы можете в зависимости от типа клиппинг-плоскости задать точки или углы поворота. Учтите, что три точки не должны находиться на одной прямой.

Опции

С помощью флажка 'Инвертировать клиппинг-плоскость' вы можете изменить активную сторону клиппинг-плоскости.

Каждую клиппинг-плоскость можно перемещать через модель в рабочем окне методом перетаскивания: захватите плоскость за одну из ее угловых точек и перемещайте (или поворачивайте) плоскость плавно. Чтобы перемещать клиппинг-плоскость пошагово на фиксированные расстояния, установите 'Шаг перемещения' или 'Шаг поворота'. Если при перемещении или повороте вы удерживаете клавишу Ctrl, клиппинг-плоскость фиксируется на заданном расстоянии.

Используйте клавишу Ctrl для графического перемещения плоскости отсечения через фиксированные интервалы

В рабочем окне клиппинг-плоскость обрамлена рамкой.

Clippingebene durch einen Rohranschluss

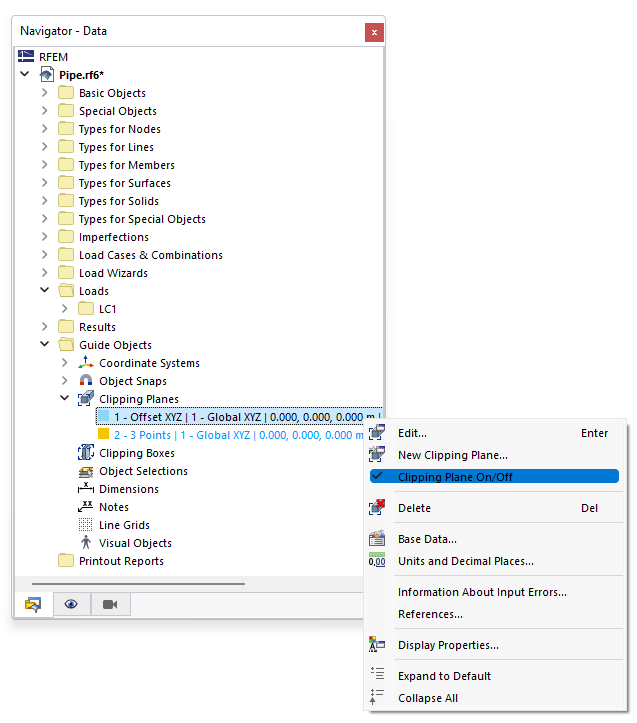

Чтобы включить или выключить клиппинг-плоскость, используйте контекстное меню в навигаторе или кнопки для клиппинг-плоскости на панели инструментов.

Включение и выключение плоскости отсечения с помощью контекстного меню
