Los planos de recorte son planos de corte que puedes colocar libremente a través del modelo. El área delante (o detrás) de este plano se marca con transparencia en la vista. De esta manera, se pueden mostrar, por ejemplo, los resultados en una intersección o en un cuerpo volumétrico.
Hay tres planos de recorte predefinidos paralelos a los planos globales (XY, YZ y XZ). Puedes mostrar y ocultar estos planos con los botones en la barra de herramientas de CAD y utilizarlos para la evaluación.
Con el botón
, puedes definir rápidamente un nuevo plano de recorte.
Categorías
La lista ofrece varias opciones para definir el 'Tipo' del plano de recorte:
- Desplazamiento XYZ: El plano es paralelo a un plano global a una cierta distancia del origen.
- 3 puntos: El plano se define por tres puntos.
- 2 puntos y ángulo: El plano se define por dos puntos y un ángulo de rotación.
- Punto y ángulo: El plano se define por su centro y tres ángulos de rotación de los ejes globales.
Establece el 'Sistema de coordenadas' al que se refiere el plano de recorte. Puedes seleccionar un sistema de coordenadas personalizado en la lista o crear uno nuevo con el botón
.
La opción 'Paralelo a' se muestra cuando defines el plano de recorte con un desplazamiento al origen global. Selecciona en la lista el plano global al cual el plano de recorte es paralelo.
Punto de origen
Indica el centro del plano de recorte o define el punto gráficamente mediante el botón
. El plano se extiende uniformemente desde este punto en direcciones positivas y negativas.
Puntos / Rotación
En las secciones adicionales, puedes definir los puntos o ángulos de rotación según el tipo de plano de recorte. Ten en cuenta que los tres puntos no deben estar en línea recta.
Opciones
Con el cuadro de control 'Invertir plano de recorte', puedes cambiar el lado activo del plano de recorte.
Cada plano de recorte se puede mover libremente a través del modelo en la ventana de trabajo mediante arrastrar y soltar: Toma el plano en uno de sus puntos de esquina y luego muévelo (o gíralo) sin interrupciones. Para mover un plano de recorte en pasos fijos, establece el 'Paso para desplazamiento' o el 'Paso para rotación'. Si mantienes presionada la tecla Ctrl mientras mueves o giras, el plano de recorte se ajustará a la distancia predeterminada.

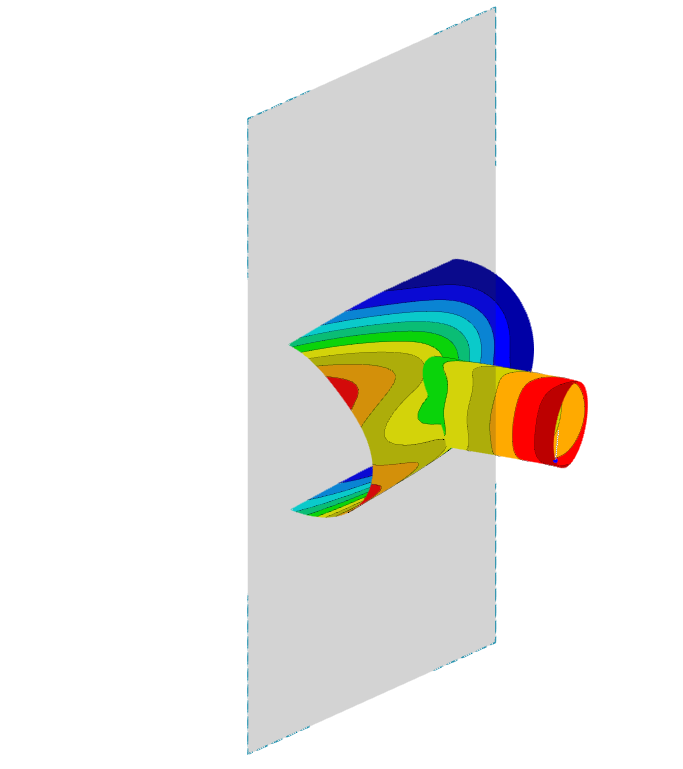

En la ventana de trabajo, el plano de recorte está rodeado por un marco.

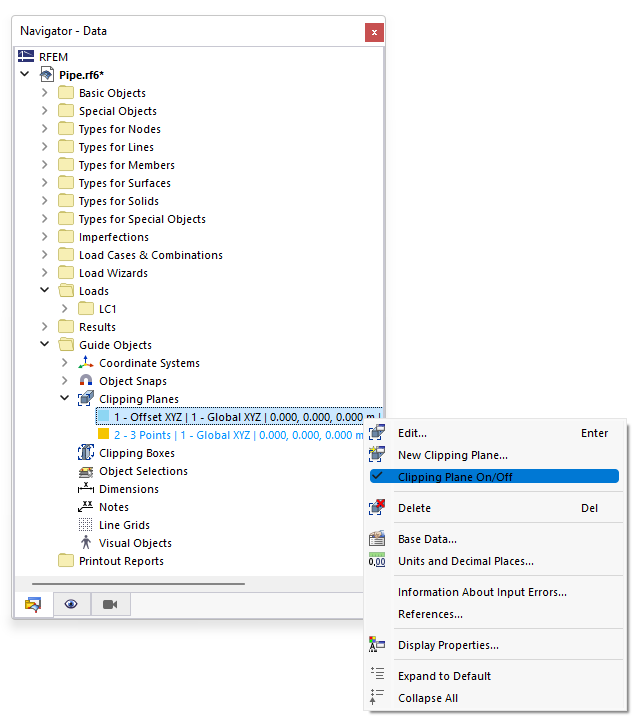

Para activar o desactivar un plano de recorte, utiliza el menú contextual en el navegador o los botones para plano de recorte en la barra de herramientas.
