Płaszczyzny przycinania

Płaszczyzny przekroju to płaszczyzny, które można swobodnie umieścić w modelu. Obszar przed (lub za) tą płaszczyzną jest w widoku wyświetlany jako przezroczysty. W ten sposób można na przykład przedstawić wyniki w przenikaniu lub w bryle.

Okno dialogowe 'Nowa płaszczyzna tnąca '

Domyślnie ustawione są trzy płaszczyzny przekroju, które są równoległe do globalnych płaszczyzn (XY, YZ i XZ). Można je włączać i wyłączać za pomocą przycisków na pasku narzędzi CAD, aby użyć ich do analizy.

Przyciski wyboru domyślnych płaszczyzn przycinania na pasku narzędzi CAD

Kategorie

Lista oferuje kilka sposobów określania 'Typu' płaszczyzny przekroju:

Wybór typu definicji

• Przesunięcie XYZ: Płaszczyzna jest równoległa do jednej z globalnych płaszczyzn w określonej odległości od początku.
• 3 Punkty: Płaszczyzna jest definiowana przez trzy punkty.
• 2 Punkty i kąt: Płaszczyzna jest definiowana przez dwa punkty i kąt obrotu.
• Punkt i kąt: Płaszczyzna jest definiowana przez swoje centrum i trzy kąty obrotu względem globalnych osi.

Określ 'Układ współrzędnych', do którego odnosi się płaszczyzna przekroju. Wybierz niestandardowy układ współrzędnych z listy lub utwórz nowy za pomocą przycisku .

Opcja 'Równoległy do' pojawia się, gdy definiujesz płaszczyznę przekroju z przesunięciem względem globalnego początku. Z listy wybierz globalną płaszczyznę, do której płaszczyzna przekroju jest równoległa.

Punkt początkowy

Podaj centrum płaszczyzny przekroju lub ustal punkt za pomocą przycisku graficznie. Płaszczyzna jest rozpięta równomiernie od tego punktu w kierunkach dodatnich i ujemnych.

Punkty / Obrót

W dalszych sekcjach można określić punkty lub kąty obrotu w zależności od typu płaszczyzny przekroju. Pamiętaj, że trzy punkty nie mogą leżeć w jednej linii.

Opcje

Za pomocą pola wyboru 'Odwróć płaszczyznę przekroju' można zmieniać aktywną stronę płaszczyzny przekroju.

Każdą płaszczyznę przekroju można przesuwać w oknie roboczym metodą przeciągnij i upuść przez model: Złap płaszczyznę za jeden z jej narożników i przesuń (lub obróć) ją płynnie. Aby przesuwać płaszczyznę w stałych odstępach, ustaw 'Krok przesuwania' lub 'Krok obrotu'. Jeśli podczas przesuwania lub obracania przytrzymasz klawisz Ctrl, płaszczyzna przekroju będzie zatrzymywać się w określonym odstępie.

Za pomocą klawisza Ctrl można przesuwać graficznie płaszczyznę tnącą w stałych odstępach

W oknie roboczym płaszczyzna przekroju jest otoczona ramką.

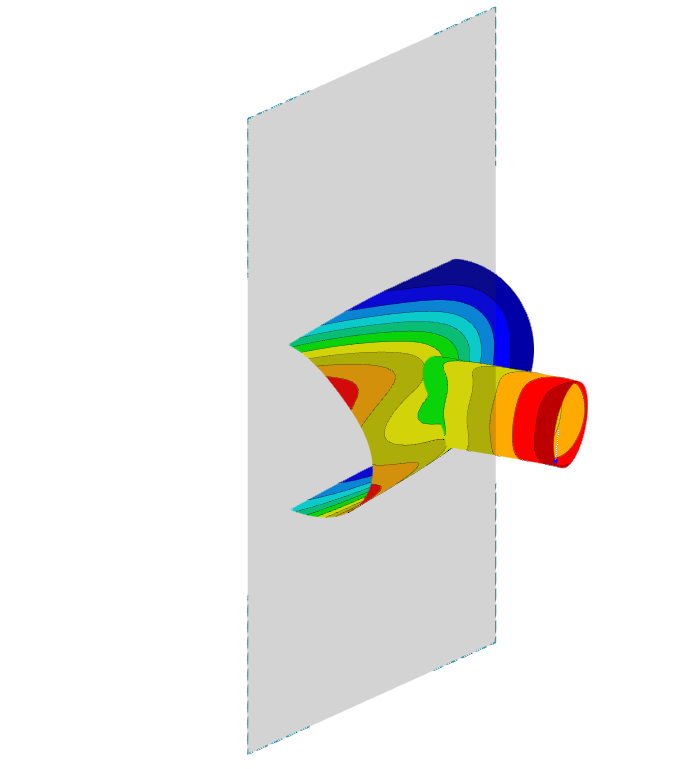

Clippingebene durch einen Rohranschluss

Aby włączyć lub wyłączyć płaszczyznę przekroju, użyj menu kontekstowego w Nawigatorze lub przycisków do płaszczyzny przekroju na pasku narzędzi.

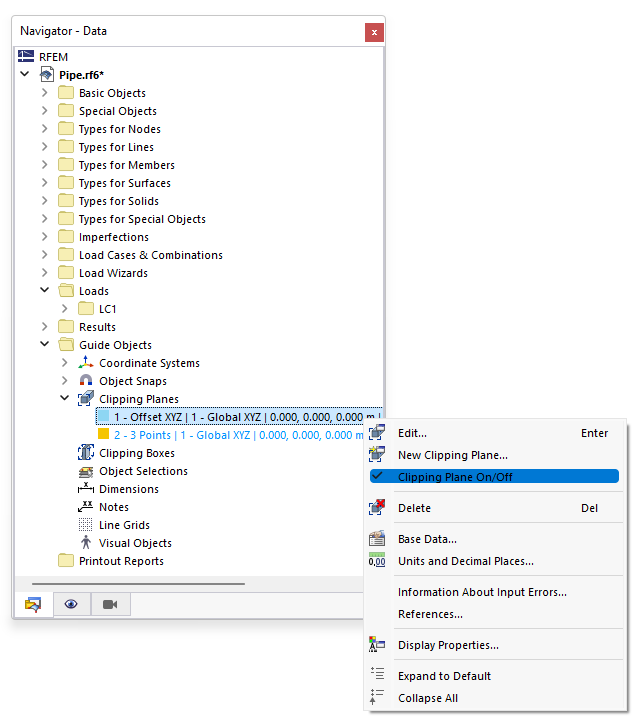

Włączanie i wyłączanie płaszczyzny przycinania za pomocą menu kontekstowego
