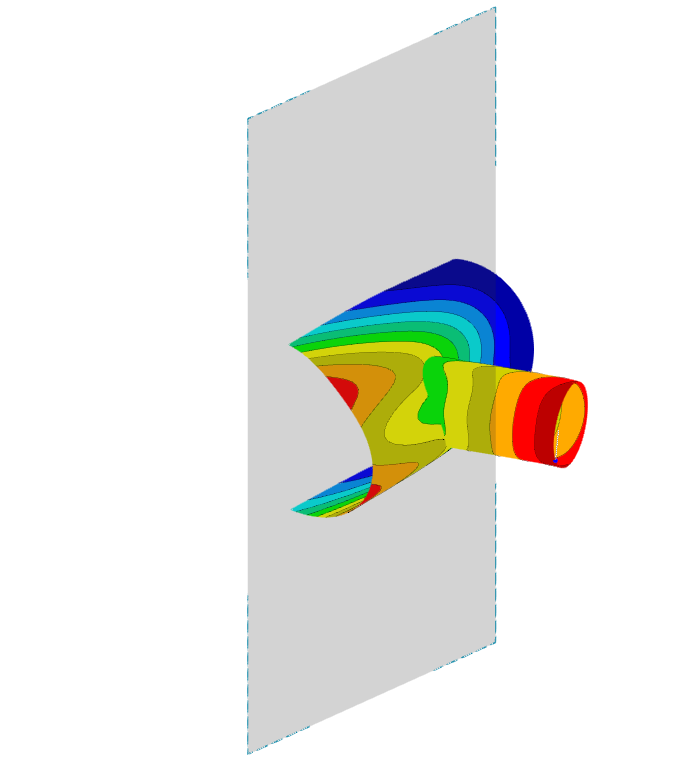

Os planos de recorte são planos de corte que pode colocar livremente no modelo. A zona em frente do (ou por trás) plano torna-se transparente na vista. Isto permite, por exemplo, apresentar os resultados numa intersecção ou num sólido.
Estão pré-definidos três planos de recorte em linha com os planos globais (XY, YZ e XZ). Pode mostrar e ocultar esses planos através dos botões na barra de ferramentas CAD e pode utilizá-los para avaliação.
Sugestão
Utilize o #botão.image
.
Se tiver definido o plano de recorte com um desvio em relação à origem global, é apresentada a opção "Paralelo a". Na lista, selecione o plano global para o qual o plano de recorte é paralelo.
== Ponto de origem ==
Especifique o centro do plano de recorte ou utilize o botão para definir o ponto
. Iniciando neste ponto, o plano será estendido uniformemente nas direções positiva e negativa.
== Pontos/Rotação ==
Nas secções de diálogo restantes, pode definir os pontos ou os ângulos de rotação dependendo do tipo de plano de corte. Tenha em atenção que os três pontos não podem estar numa linha reta.
== Opções ==
Utilize a caixa de seleção "Inverter plano de recorte" para alternar para o lado ativo do plano de recorte.
Cada plano de recorte pode ser deslocado através do modelo através da função arrastar-e-largar: Agarre o plano num dos seus pontos de canto e desloque (ou faça rodar) o plano livremente. Para deslocar um plano de recorte em intervalos fixos, define o "Passo de manipulação" ou o "Ângulo de rotação". Agora, mantendo premida a tecla Ctrl enquanto se desloca ou roda, o plano de recorte irá ajustar-se à distância especificada.
Na janela de trabalho, o plano de corte é fechado por um pórtico.

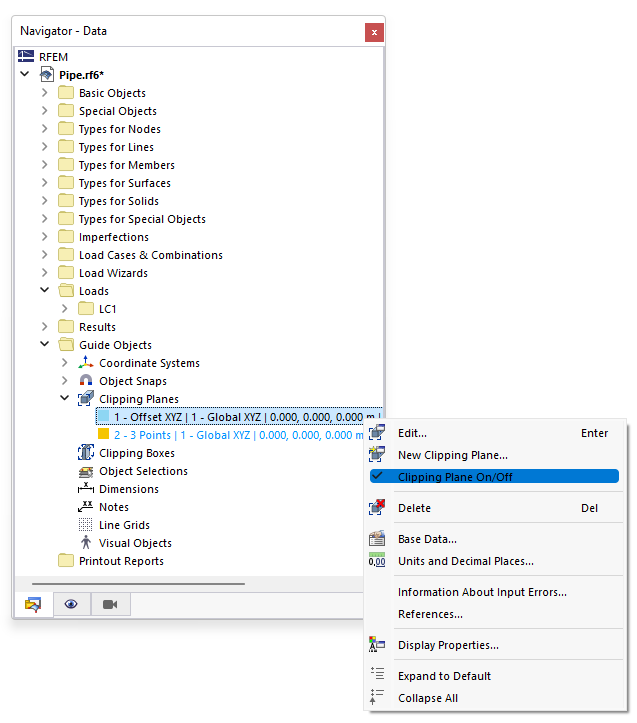

Para ativar ou desativar um plano de recorte, utilize o menu de atalho no navegador ou os [[#image043211 Botões do plano de recorte]] na barra de ferramentas.
